NES-200-24V-8.8A开关电源三维结构模型

　　这款开关电源的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，建模过程中优先考虑了设备集成时的空间适配问题。从实际应用场景来看，这类200W功率等级的24V直流电源，广泛覆盖工业自动化控制柜、小型检测设备、通讯基站辅助供电、LED工业照明驱动等场景，是低压直流供电系统里的核心转换部件，负责将工频交流电转换为稳定的24V直流输出，给后端的传感器、PLC模块、小型执行器等器件提供可靠供电。

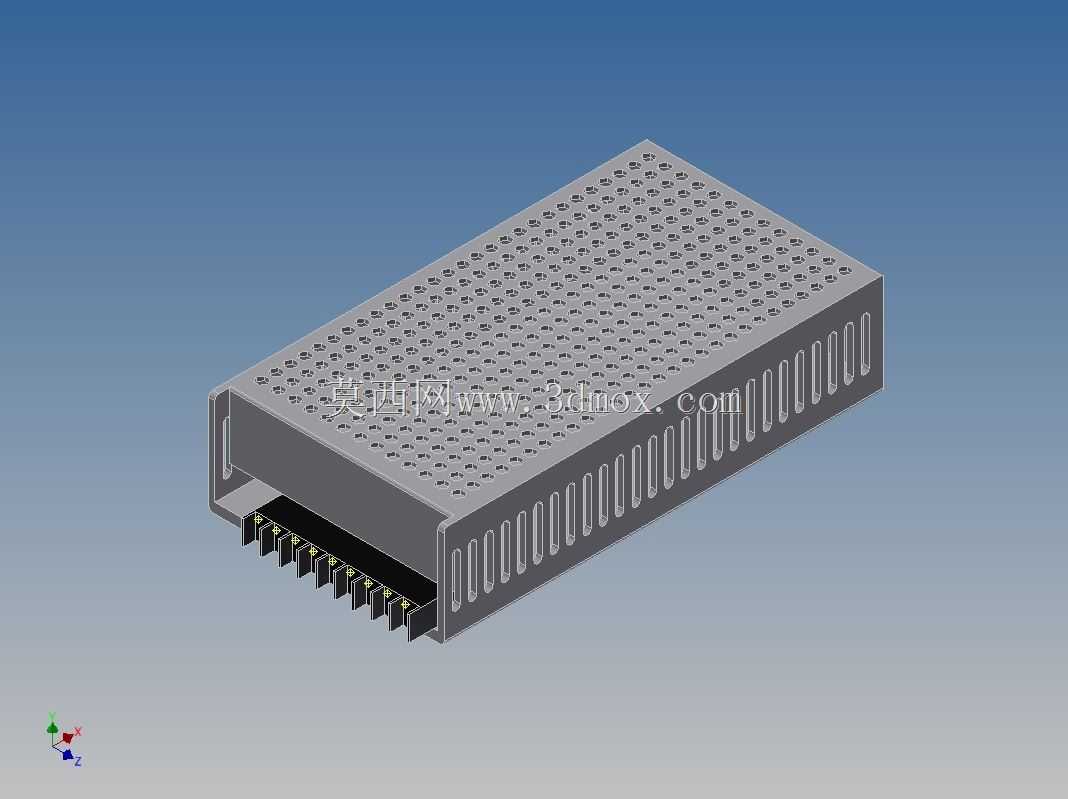

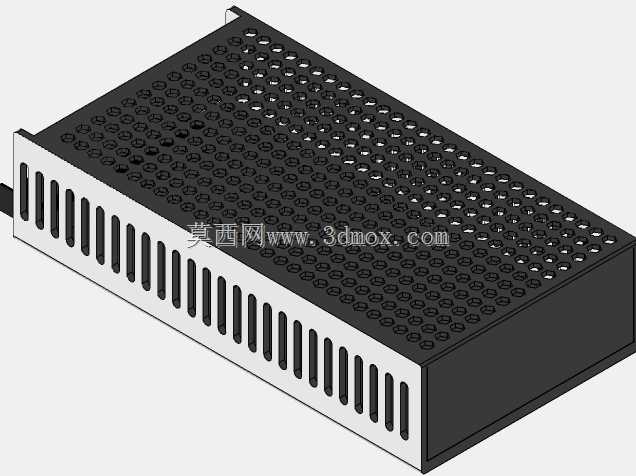

　　建模时首先梳理了产品的功能特性对应的结构设计：顶面采用密集阵列式散热孔设计，对应电源内部功率器件工作时的自然散热需求，孔位的排布避开了内部PCB板的器件安装区域，既保证空气对流效率，又避免异物掉落直接接触带电部件；壳体两侧的长条形散热槽进一步拓展了散热面积，同时兼顾壳体的结构强度，不会因为开槽过多导致壳体抗形变能力下降。前端的接线端子区域做了下沉式结构设计，端子排的引脚间距符合安规要求，建模时预留了接线操作的手指操作空间，方便现场接线时的线缆压接与固定，端子旁的标识区域也做了结构凹陷，对应实际产品的参数标识丝印位置。

　　从安装边界来看，壳体底部预留了标准的导轨安装卡扣结构位，同时也兼容螺丝固定安装方式，两种安装方式的孔位与卡扣位置都做了精准还原，建模时严格按照实际产品的安装尺寸设定坐标，确保集成到机柜装配模型时不会出现干涉问题。壳体的边角做了小圆弧过渡处理，既避免钣金加工时的锐边伤人问题，也减少装配过程中与其他线缆、器件的刮蹭风险。整个模型的结构拆分完全对应实际产品的装配逻辑，上盖、底座、端子座、内部器件占位的层级清晰，方便结构工程师在做设备整体布局时直接调用，快速完成供电模块的空间排布，也能用于检查安装时的操作空间是否充足、散热风道是否被其他部件遮挡，提前规避实际装配时可能出现的干涉、散热不良等问题。
