槽型光电式位置检测显微传感元件

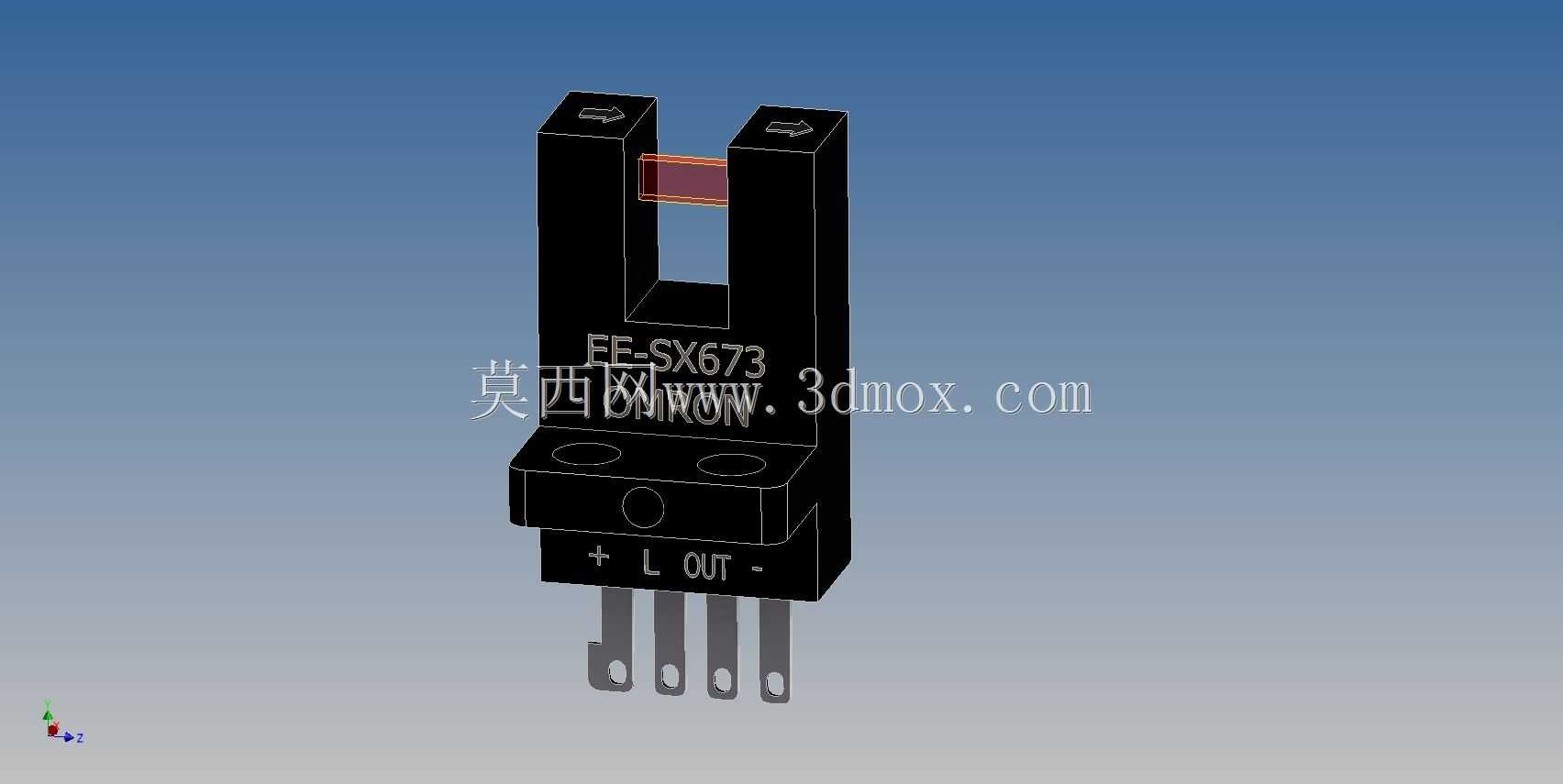

　　这款槽型光电检测元件，是自动化产线位置检测环节常用的小型传感部件，在3C电子组装、小型物料输送、精密机构原点定位场景中应用广泛。从结构设计来看，整体采用U型槽一体化注塑外壳，槽口宽度适配常规0.5-3mm厚度的遮挡挡片，槽体两侧分别集成红外发射与接收单元，当挡片插入槽内阻断光路时，元件即可快速输出电平切换信号，无需额外搭配信号放大电路，可直接接入PLC或控制板IO端口。引脚部分采用直插式设计，四个引脚分别对应电源正、输出指示、信号输出、电源负功能，引脚间距符合常规2.54mm接插件标准，既可以直接焊接在PCB板上，也可以通过配套接插件快速接线，降低现场装配的接线难度。安装基准面设置在元件底部，预留两个圆形安装孔位，

　　孔位间距匹配常用小型传感器安装支架的孔距，安装时可通过M2螺丝直接固定，元件侧面的定位凸台可辅助装配时快速对齐安装基准，避免安装偏移导致的检测位置偏差。从功能特性来看，其开关容量支持50至100mA的直接负载输出，可直接驱动小型继电器、指示灯等小功率负载，省去中间继电器的转接环节，简化控制回路的布线复杂度。元件表面印刷的引脚标识清晰，装配时无需反复查阅手册即可快速完成接线，顶部的两个箭头标识明确标注了光路的对正方向，方便现场调试时快速确认挡片的插入方向，避免因挡片偏移导致的检测失效。在实际选型应用中，这类槽型传感器常被用于小型滑台的原点复位检测、料道的物料到位检测、机构动作的行程限位检测，相比漫反射式光电传感器，

　　其槽型对射的结构抗环境光干扰能力更强，在车间常规照明环境下不会出现误触发问题，响应速度可达微秒级，能够匹配高速往复运动机构的检测需求，不会出现信号滞后导致的机构撞机问题。建模过程中严格还原了元件的实际安装边界，外壳的倒角、引脚的长度公差、槽口的内部尺寸都按照实物规格1:1还原，结构设计人员在进行机构布局时，可以直接调用该模型进行安装空间校核，提前预留接线与操作空间，避免后期装配时出现元件与周边结构干涉的问题。
