12V直流80mm规格轴流散热风扇结构设计

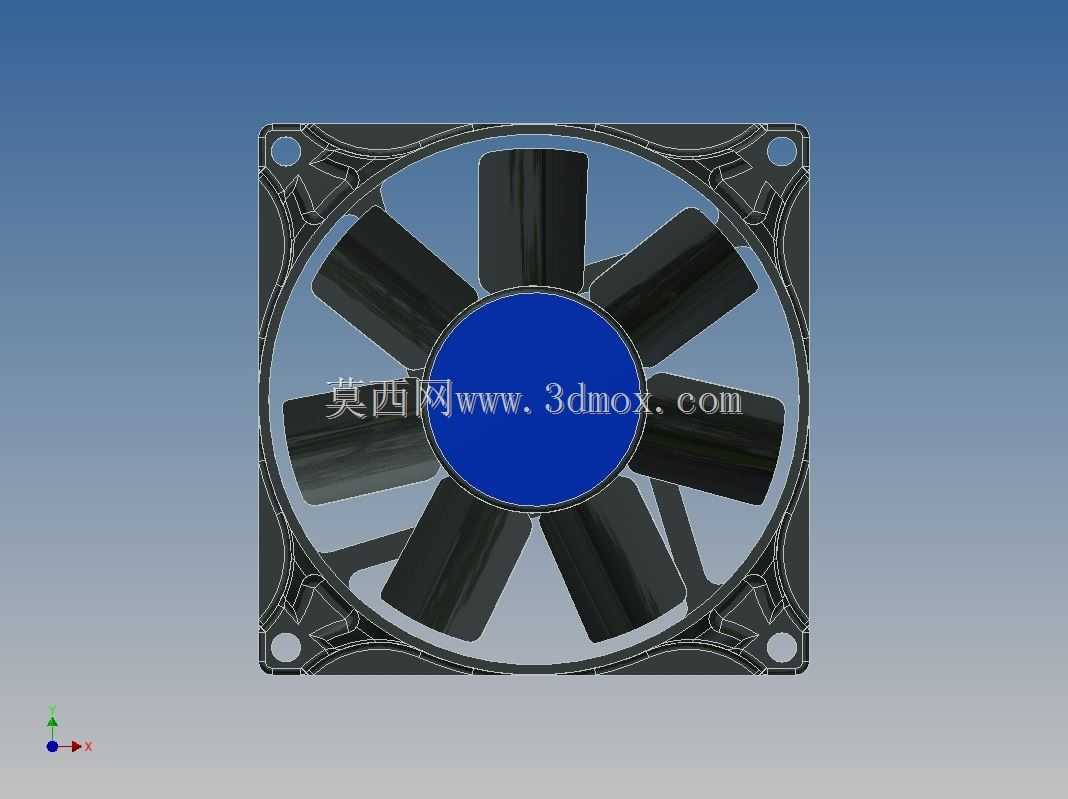

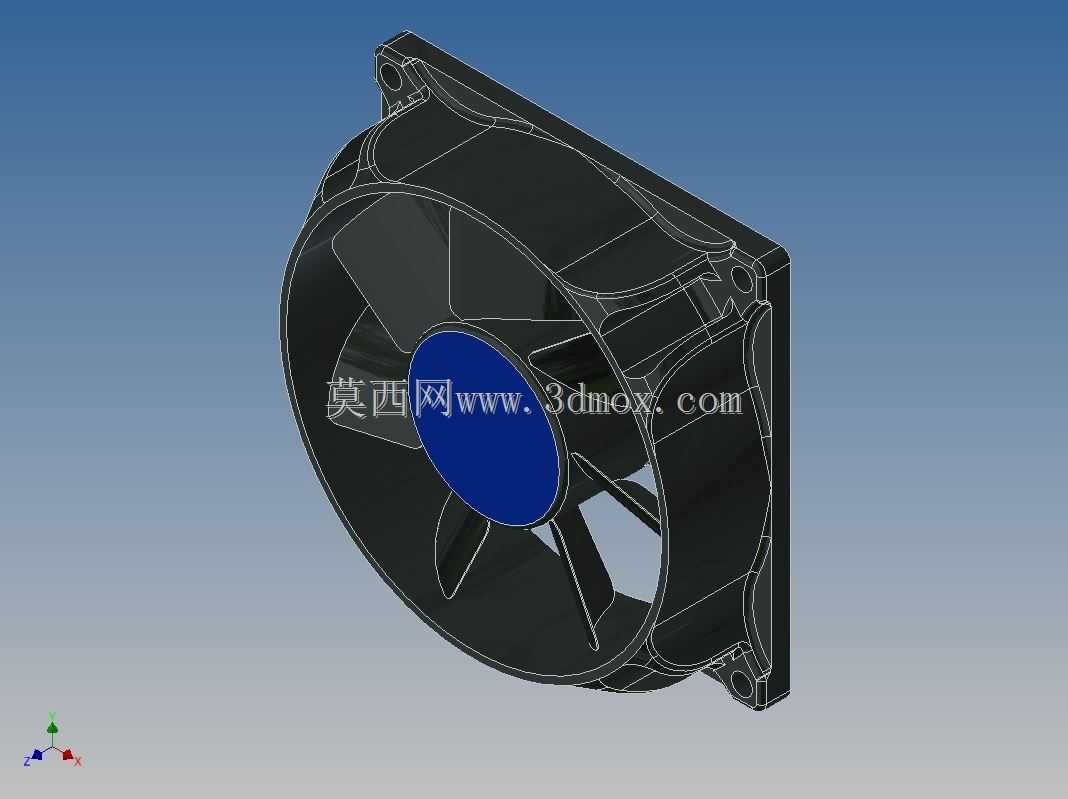

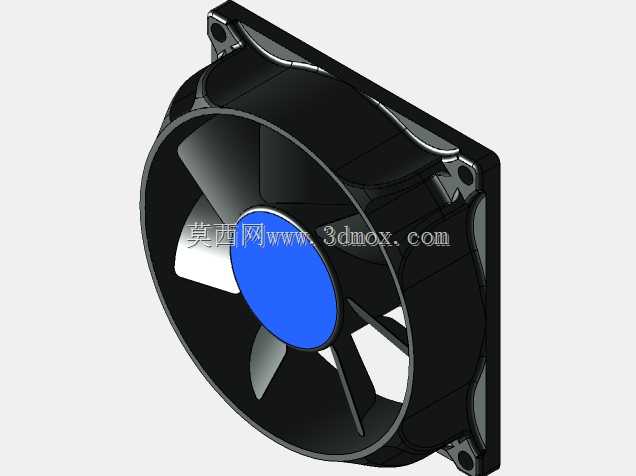

　　这款12V直流轴流散热风扇，是工业电子设备散热系统里的核心通用部件，日常在工控机箱、通讯机柜、小型电源模块、桌面级电子加工设备、LED驱动电源舱这类需要主动通风散热的场景里应用极广，核心作用是通过定向气流带走密闭或半密闭舱体内电子元件、功率器件工作产生的积热，避免器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题。从结构设计逻辑来看，外框采用标准正方形安装布局，四个角预留的沉头安装孔位完全匹配行业通用的80mm规格风扇安装孔距，安装时可直接适配市面常规的风扇网罩、减震胶钉、金属固定螺丝，不需要额外做安装位的二次改孔加工，能大幅缩短设备组装阶段的散热部件适配周期。外框的中部导风圈做了圆弧过渡处理，

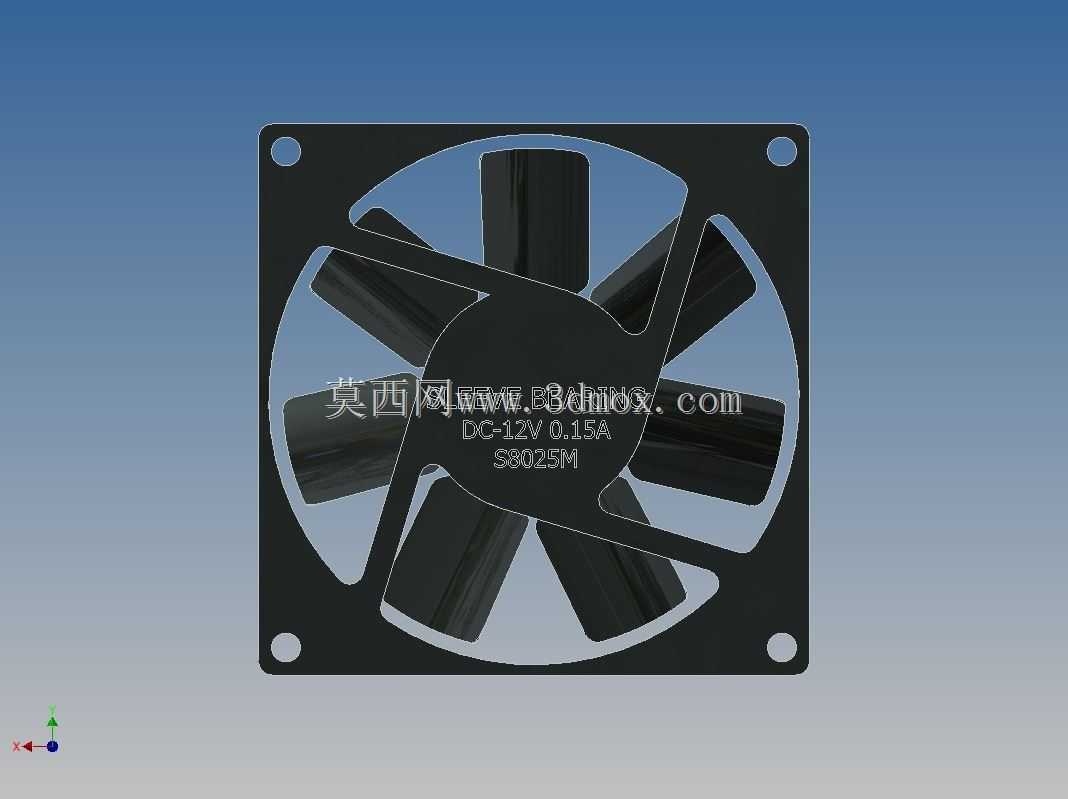

　　能减少气流进入扇叶区域时的紊流损失，提升有效送风效率，同时外框的厚度控制也兼顾了安装空间的兼容性，既可以嵌入设备舱壁的预留安装槽，也可以通过支架外挂在设备通风口位置。扇叶采用七叶后掠式的结构设计，这种叶型的设计思路是在保证额定转速下足够风压风量的同时，降低扇叶切割空气产生的气动噪音，适配对运行噪音有一定要求的民用电子、办公类工控设备场景；扇叶和中心轮毂的连接位置做了加厚的过渡圆角，能避免长期高速旋转时叶根位置出现应力集中导致的扇叶断裂问题，轮毂表面预留的参数标识区域，可直接丝印额定电压、电流、型号这类生产追溯信息。中心的电机安装位完全适配常规的12V直流无刷电机尺寸，电机走线可从外框侧边的预留走线槽引出，避免线缆干涉扇叶旋转，

　　也方便设备内部的线束整理。在实际选型适配时，这款风扇的安装边界清晰，正方形外框的边长、安装孔中心距、整体厚度都遵循行业通用的尺寸规范，结构工程师在做设备散热布局时，可直接调用该结构完成通风口的位置匹配、散热风道的走向设计，不需要反复核对非标安装尺寸，能有效提升结构设计阶段的效率；扇叶和外框之间的间隙控制在合理范围，既避免扇叶旋转时蹭到外框内壁产生异响，也不会因为间隙过大导致气流回流损失风压。
