水泥厂用变径吸液管道钣金结构设计

　　在水泥生产的物料输送、工况通风以及生产废液导排环节，这类变径截面的钣金吸液管道是衔接不同口径设备接口的核心导流构件，不同于等径直管的通用化属性，这类构件需要同时匹配现场设备的安装边界、流体走向的转向需求以及长期带料输送的耐磨要求，很多现场运维和结构设计人员在做产线改造时，往往会忽略这类非标钣金件的结构合理性，导致后期出现漏风漏料、积料堵塞甚至结构变形的问题。

　　从实际应用场景来看，这类构件通常布置在水泥磨循环系统的废液抽吸端、窑尾通风的变径衔接段，或是生料输送环节的气力引流位置，一端需要对接圆形的泵体接口或是圆形通风管口，另一端需要匹配下方矩形截面的集料槽或是方形风道接口，同时还要顺着流体的流向做平滑的截面过渡，避免直角转折带来的流阻骤升。很多现场自制的同类构件，往往直接用平板弯折拼接，截面转折处存在明显的直角死角，输送含颗粒的废液或是含尘气流时，颗粒很容易在死角位置堆积，时间长了就会堵塞通径，影响整个系统的输送效率，严重时还会因为局部积料过重导致钣金焊缝开裂。

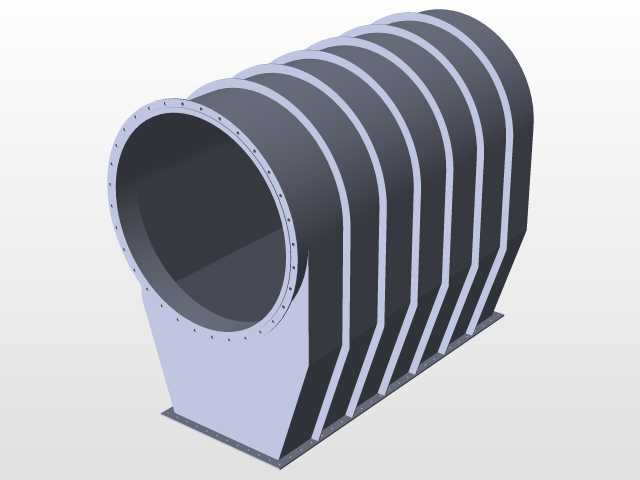

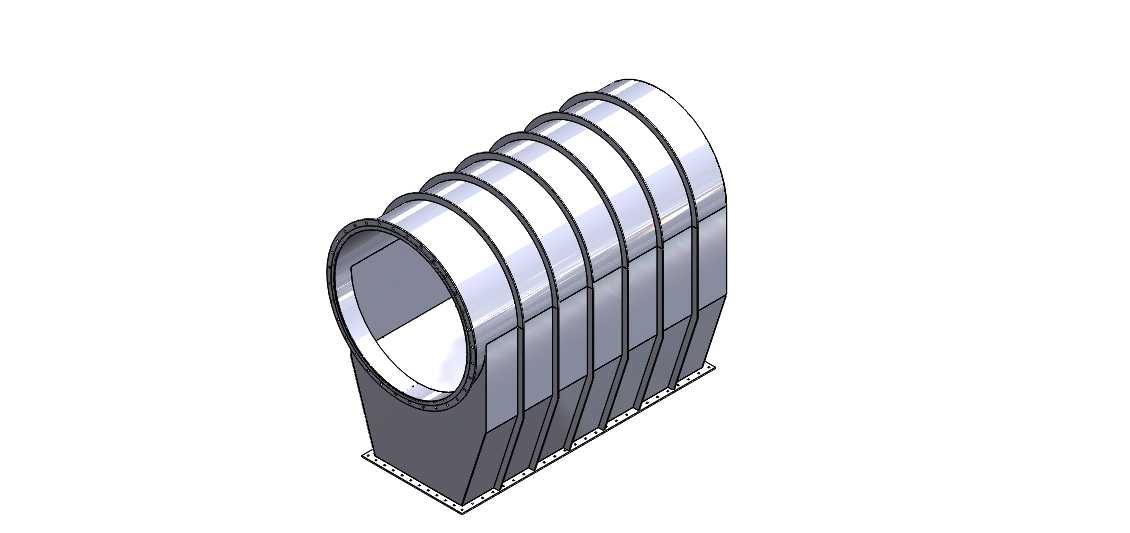

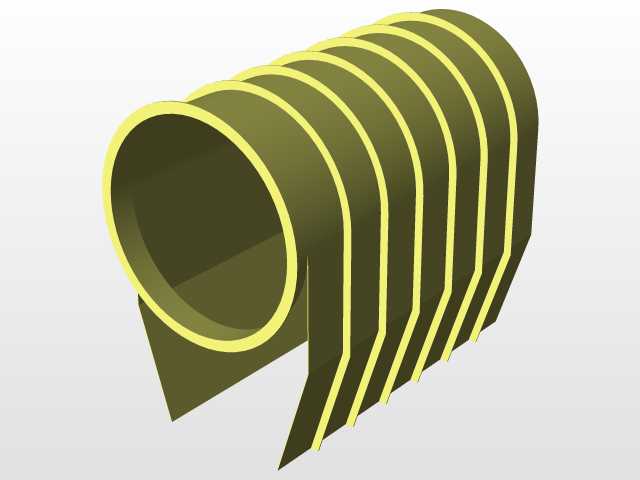

　　在功能特性的设计上，这个结构采用多段环向加强筋的形式来提升整体刚度，因为水泥生产现场的工况振动较大，不管是泵体运行的传导振动，还是流体脉动带来的冲击，都要求薄壁钣金结构有足够的抗变形能力，沿着变径段周向布置的弧形加强筋，不需要额外增加过多的板材厚度，就能大幅提升壳体的抗失稳能力，同时每段加强筋之间的壳体采用平滑的弧面过渡，从圆形端到矩形端的截面变化全程没有突变拐点，流体在内部流动时可以顺着壁面平滑转向，大幅降低局部涡流的产生，既减少了流阻损失，也避免了颗粒物料对壁面的局部冲刷磨损。圆形连接端设计了外翻的法兰边，上面预留了均匀分布的螺栓安装孔，可以直接和对接的圆形管路、泵体接口通过螺栓紧固，配合密封垫就能实现可靠的密封，不会出现漏液漏风的问题；底部的矩形端同样设计了外翻的安装法兰边，法兰边上的安装孔按照现场基座的孔位做等距排布，安装时可以直接固定在下方的集料槽或是方形风道的接口上，不需要现场额外切割改孔。

　　设计思路上，整个构件全部采用金属薄板弯折、滚弧后焊接成型，没有复杂的机加工工序，所有的拆分板件都可以通过常规的钣金加工设备完成下料、成型，加工门槛低，适合现场维修更换或是批量预制。在做板件拆分时，充分考虑了薄板的折弯工艺性，每一块板料的折弯半径都匹配常规钣金折弯机的刀具参数，滚弧段的曲率也符合常规三辊滚板机的加工范围，不需要定制特殊的成型模具，加工成本可控。同时在焊缝的布置上，所有的拼接焊缝都顺着流体的流向设置，避免焊缝垂直于流体方向形成凸起的阻流边，减少焊缝位置被物料冲刷磨损的概率，焊接时采用连续满焊的工艺，焊后对焊缝位置做打磨平滑处理，既保证了整体的密封性能，也避免内部焊缝凸起造成的积料问题。

　　从安装边界的尺寸适配来看，圆形端的通径尺寸匹配常规工业管路的标准通径系列，可以和同口径的标准无缝钢管、法兰直接对接，不需要额外做转接接头；底部矩形端的长宽尺寸适配常见的水泥生产现场集料槽接口尺寸，整体的高度方向可以根据现场的安装空间做同比例缩放，环向加强筋的间距也可以根据整体尺寸的变化做对应调整，保证不同规格的同类型构件都能保持足够的结构刚度。安装时整个构件的重心落在底部矩形法兰的中心范围内，固定后不会出现偏载的问题，不需要额外做支撑支架，只需要把两端的法兰螺栓紧固到位即可，后期维护时如果出现局部磨损，也可以单独更换对应的壁板，不需要整体报废更换，降低了产线的运维成本。另外在壁板的厚度选择上，针对水泥现场含颗粒物料的冲刷特性，接触物料的侧壁板可以选用稍厚的耐磨钢板，非主要冲刷面的板件可以选用普通碳钢板，在保证使用寿命的前提下控制整体的重量和材料成本，整体结构没有冗余的设计，所有的结构特征都服务于导流、密封、抗变形以及易加工的实际需求，没有多余的装饰性结构，完全贴合工业现场的实用要求。
