化工厂流体输送管路系统布局设计

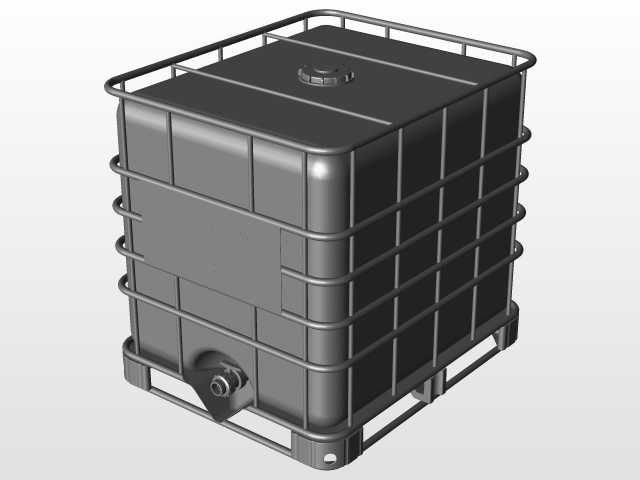

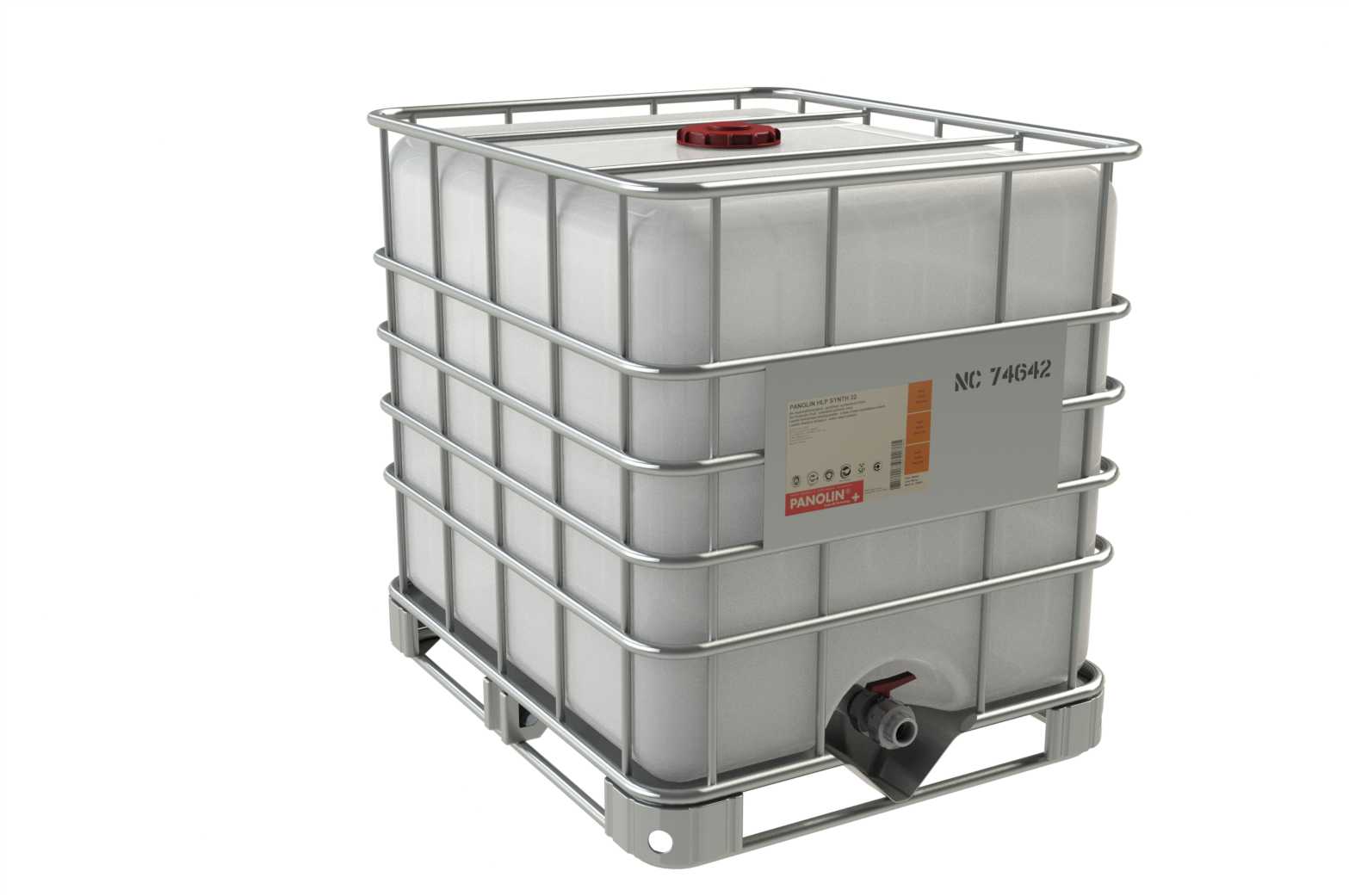

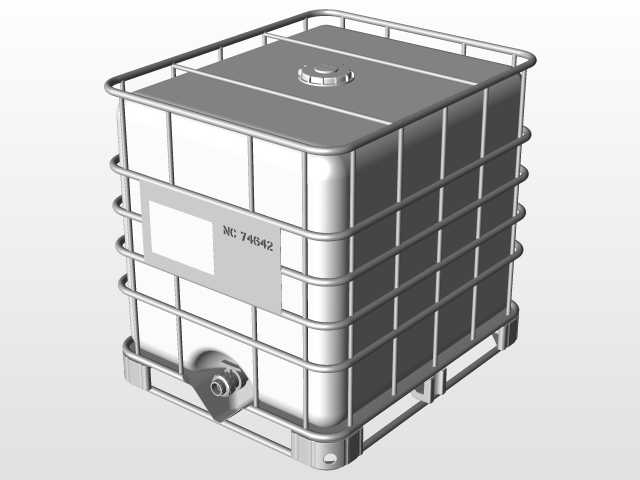

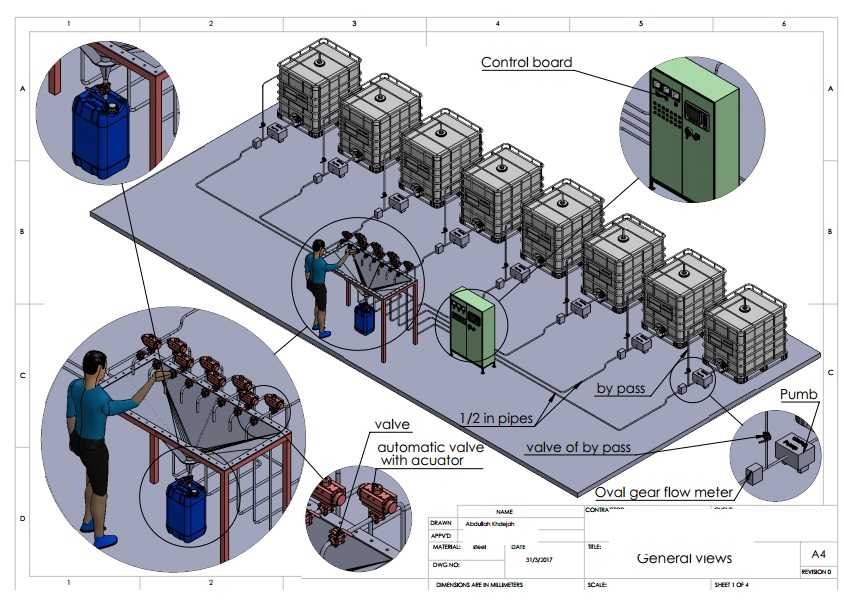

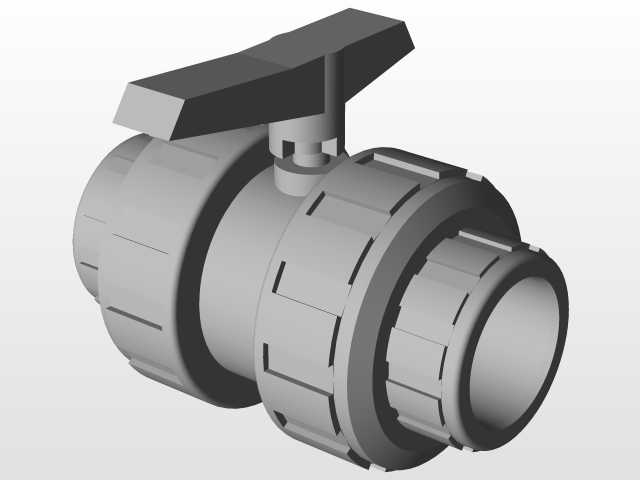

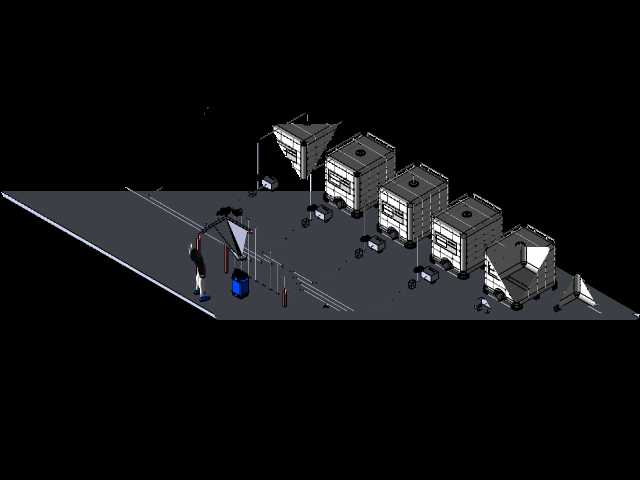

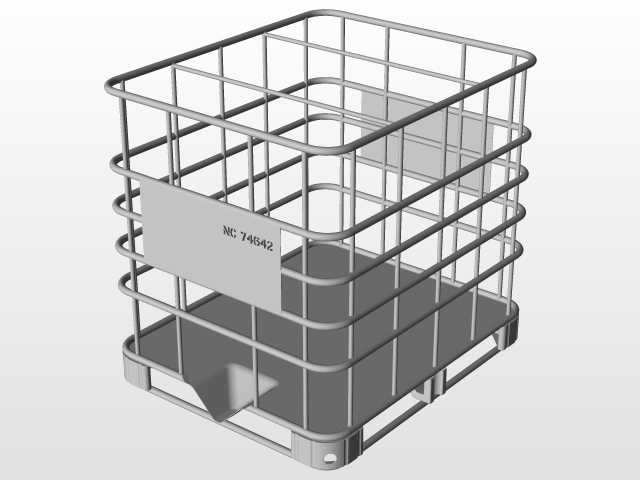

　　这套管路系统的设计核心围绕化工生产中小批量多介质的流体输送调配需求展开，现场应用场景集中在化工车间的原料暂存区到反应工段的中间输送环节，适配吨桶储料、多管路并行输送的生产布局，解决传统管路杂乱、切换介质效率低、流量管控精度不足的实际问题。从现场操作逻辑出发，设计时将多组储料吨桶沿输送侧一字排布，每路出料管路单独配置控制阀门，阀组集中安装在操作支架上，支架高度设置在1.2米到1.5米的操作舒适区间，操作人员站在地面即可完成所有阀门的启闭切换，无需登高或俯身操作，降低日常操作的劳动强度。阀组区域配套带执行器的自动阀门，可对接中控系统实现远程启闭，配合管路上串联的椭圆齿轮流量计，能够精准计量每一路介质的输送量，满足配方投料的精度要求，

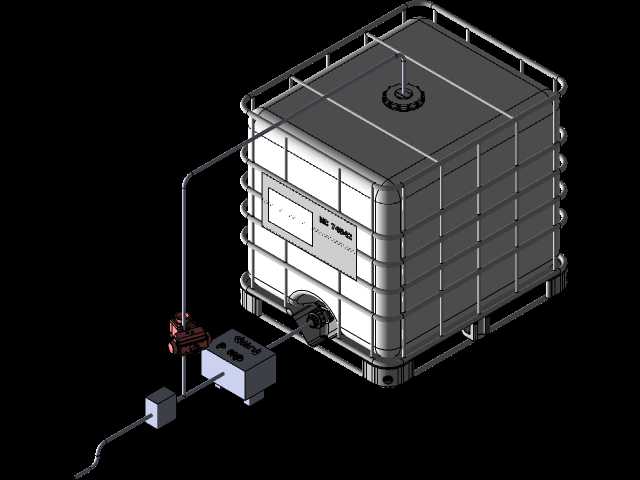

　　避免人工计量产生的误差。旁路管路的设计是这套系统的实用亮点，在主输送管路侧设置独立旁通回路，当主路需要检修、更换滤芯或者清理管路时，可切换至旁路维持生产连续运行，不会因为单段管路维护造成整条生产线停摆，旁通管路同样配置独立控制阀，和主路阀门形成互锁逻辑，防止两路同时导通出现介质混流问题。管路选型上采用1/2英寸管径作为主输送通路，适配中小流量的化工介质输送需求，管路沿地面支架敷设，转弯处采用标准弯头连接，所有管路接口预留法兰连接位，方便后期拆装维护，管路和储料桶的连接位置采用快接接头设计，更换储料桶时无需工具即可快速完成对接，减少换料等待时间。系统末端配置输送泵组，为流体输送提供稳定压力，泵组入口加装过滤装置，拦截介质中的固体杂质，

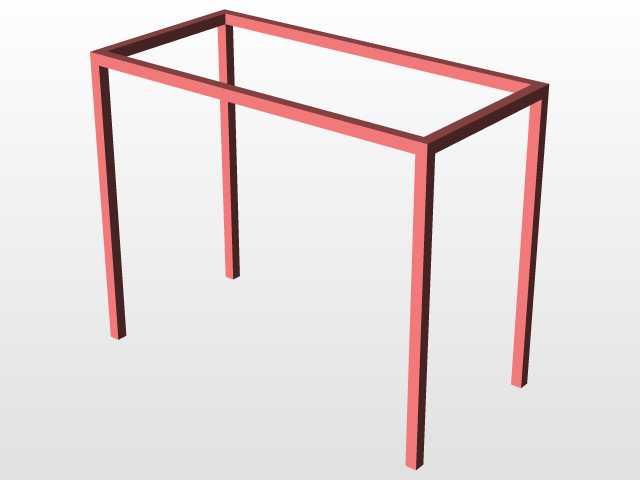

　　避免杂质进入后续反应设备造成堵塞或者设备损伤，泵组出口设置压力检测点，可实时监测输送压力，出现压力异常时及时触发报警。控制柜独立设置在管路侧方的安全区域，和操作区保持1.5米以上的安全距离，柜内集成PLC控制模块、信号采集模块和动力配电元件，所有传感器的信号线缆沿专用线槽敷设，和动力管路分开排布，避免信号干扰，控制柜面板设置手动/自动切换旋钮，调试或者检修时可切换至手动模式，直接在柜面操作阀门启闭和泵组启停，方便现场调试作业。安装边界方面，整套系统的横向排布长度适配8组吨桶的摆放空间，纵向操作区预留1米以上的通行空间，管路支架采用型钢焊接制作，底部通过膨胀螺栓固定在地面，承重能力满足满管流体和阀门组件的重量要求，

　　阀组操作支架的台面预留阀门安装孔位，可根据后期工艺调整增减阀门数量，具备一定的扩展能力。设计过程中充分考虑化工场景的防腐蚀需求，所有和介质接触的管路、阀门、接头部件均采用耐腐材质，支架表面做防腐涂装处理，避免化工介质溅落造成结构锈蚀，延长整套系统的使用寿命。日常运维层面，所有阀门的安装位置都预留了操作和检修空间，更换阀门密封件或者执行器时无需拆解周边管路，流量计采用直管段安装方式，前后预留足够的直管长度保证计量精度，泵组位置设置在整体布局的最低处，方便管路排空时残留介质自流收集，减少残液留存造成的交叉污染。
