石油钻采用高压压力调节装置结构设计

　　这套压力调节装置主要配套石油钻井作业的防喷器控制系统，也就是现场常说的koomey控制单元使用，是井口压力管控回路里的核心执行部件，日常作业中承担着控制回路压力稳定输出、高压流体通断调节的关键作用，直接关系到钻井作业过程中井口压力管控的可靠性，是井控系统里不可或缺的压力管控部件。

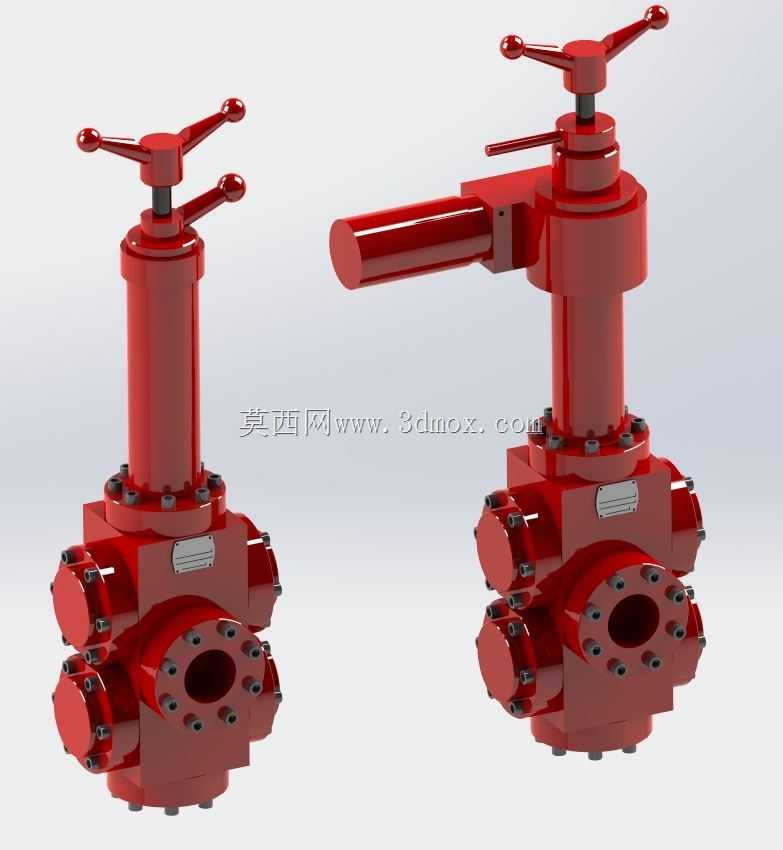

　　从结构设计来看，装置整体采用锻造主体集成式布局，摒弃了传统分体拼接式阀组的多泄漏点缺陷，主体承压段采用一体化锻件加工成型，所有侧出接口均采用法兰式连接结构，法兰端面预留标准螺栓孔位，可直接与现场同压力等级的控制管路法兰对接，无需额外加工转换接头。顶部操作端设置双柄式手轮结构，相比单柄手轮，在高压工况下操作时受力更均匀，操作人员施加较小的力矩即可完成高压状态下的阀位调节，同时手轮下方设置阀位锁止机构，调节完成后可锁定阀位，避免现场作业震动导致阀位偏移引发压力波动。侧出的控制接口可外接压力反馈管路，实现输出压力的实时监测与闭环调节，适配不同工况下的压力输出需求。

　　在实际应用场景中，该装置可在高压、高含硫的野外钻井工况下稳定工作，承压壳体的材质选型适配井口高压流体的腐蚀特性，所有密封部位均采用耐油、耐高压的复合密封结构，可在-20℃到120℃的环境温度区间内保持密封性能稳定，不会因环境温度变化出现密封失效泄漏的问题。安装边界方面，装置底部设置定位安装凸台，可直接固定在koomey装置的集成阀组安装面板上，整体安装高度适配标准防喷器控制装置的柜体内部空间，侧方法兰接口的中心距与行业通用的控制管路接口尺寸完全匹配，现场替换旧件时无需改动原有管路布局，可直接完成换装。

　　设计过程中充分考虑了现场维护的便捷性，顶部的阀杆密封组件采用可拆卸式压盖结构，无需将整个阀体从管路上拆下，即可在线更换阀杆密封件，大幅缩短现场维护的停机时间。阀体上预留的铭牌安装位可标注压力等级、通径等核心参数，方便现场运维人员快速识别设备参数。装置的流道设计采用等径平滑过渡结构，可有效降低高压流体通过时的压损，同时避免流道内的紊流冲蚀，延长阀体的整体使用寿命，适配钻井现场长时间连续作业的使用需求。
