水泥厂用变径金属板风管结构设计

　　该构件为水泥生产现场通风除尘系统的核心钣金类风道部件，主要应用于水泥生产线的窑尾、磨机出料段、选粉机进出风口等含尘气流输送环节，承担不同管径风道之间的过渡连接功能，解决现场风道变径时的气流平顺过渡问题，避免直角变径带来的风阻骤增、积料磨损等常见工程问题。

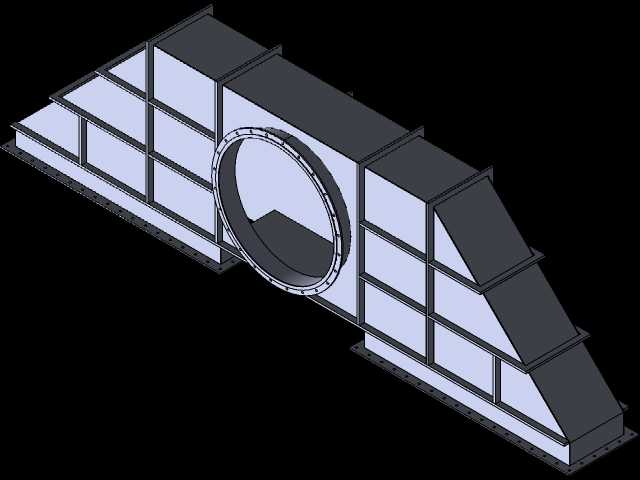

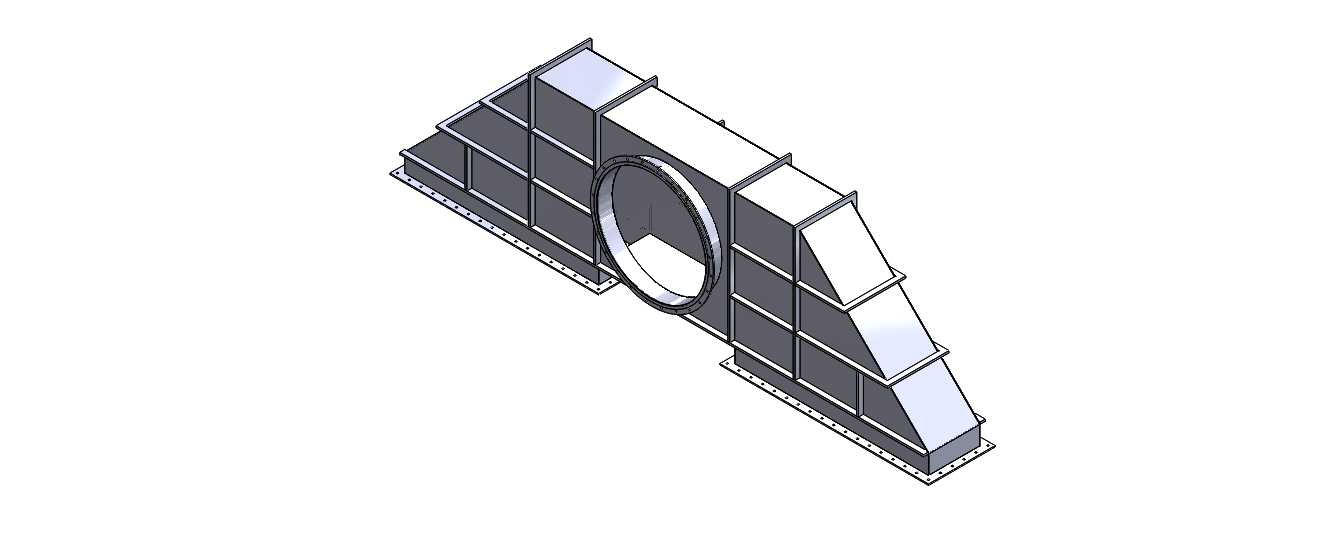

　　从实际使用场景来看，水泥生产现场的含尘气流携带高硬度熟料颗粒，风速普遍控制在18-22m/s区间，普通薄板直连变径段在颗粒持续冲刷下，3-6个月就会出现磨穿漏风问题，直接影响除尘系统的捕集效率，造成现场无组织排放超标。该构件在设计阶段就针对性做了抗磨损结构优化，主体采用等强度网格化加强筋布局，沿气流流向布置纵向加强肋，横向设置环形加强框，在不额外增加整体壁厚的前提下，将构件整体刚度提升40%以上，既可以承受通风系统1500-3000Pa的运行负压，避免薄板抽瘪变形，也能通过加强筋的导流作用打散局部涡流，减少颗粒对壁面的直接冲刷。

　　设计过程中优先考虑了现场安装的适配性，构件两端均采用标准角钢法兰连接结构，法兰螺栓孔沿圆周方向等距排布，匹配水泥行业通用的通风管道法兰安装尺寸，不需要现场二次打孔即可直接对接原有风道。整体外形为天圆地方式变径结构，一端为圆形接口匹配圆形除尘主管道，另一端为矩形接口匹配设备本体的方形出风口，过渡段采用多块钣金板折弯拼接成型，所有拼接焊缝均采用连续满焊工艺，避免含尘气流从焊缝缝隙泄漏。考虑到水泥现场安装空间普遍紧凑，构件整体长度控制在1.2倍接口当量直径范围内，既保证变径段的扩散角控制在15°以内，避免气流脱流产生的局部阻力损失，也不会因为构件过长占用过多安装空间，适配现场狭窄的设备夹层、走台周边的安装边界。

　　结构细节上，构件的壁板根据不同位置的磨损程度做了差异化厚度设计，靠近进风侧的下壁板因为颗粒重力沉降冲刷更严重，壁厚比上壁板提升一个规格，延长易损位置的使用寿命；所有加强筋与壁板的连接均采用断续角焊缝，减少焊接变形量，焊后整体做矫平处理，保证法兰端面的平面度误差控制在2mm以内，避免安装后出现法兰面密封不严漏风的问题。构件表面预留了配套的支耳安装位，可直接与现场的支吊架连接，不需要现场额外焊接吊点，降低现场安装的动火作业风险，适配水泥生产现场防火要求高的作业环境。

　　从气流组织角度看，该变径段的过渡曲面经过曲率优化，避免了局部突扩突缩带来的气流噪声，运行时的风道振动量比普通焊接变径段降低60%，不会因为长期振动造成焊缝开裂、螺栓松动等故障。整体结构完全采用钣金折弯、焊接工艺成型，不需要额外铸造、机加工工序，生产制造成本低，后期维护时仅需要针对磨损的壁板做局部贴补即可，不需要整体更换构件，能够有效降低水泥生产线的运维成本，适配水泥行业高粉尘、高磨损、连续运行的工况需求。
