剪叉式辊筒升降输送设备结构设计

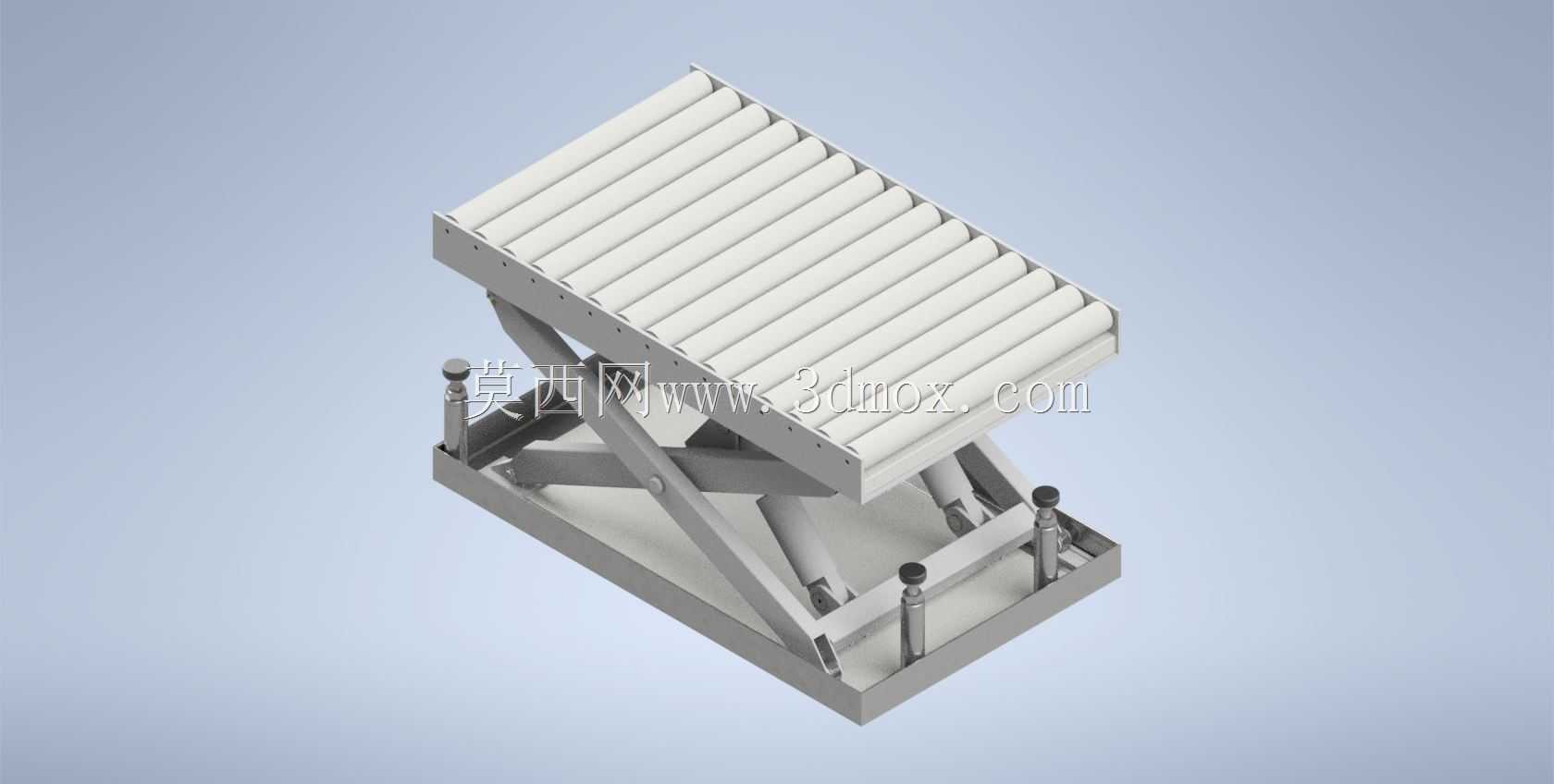

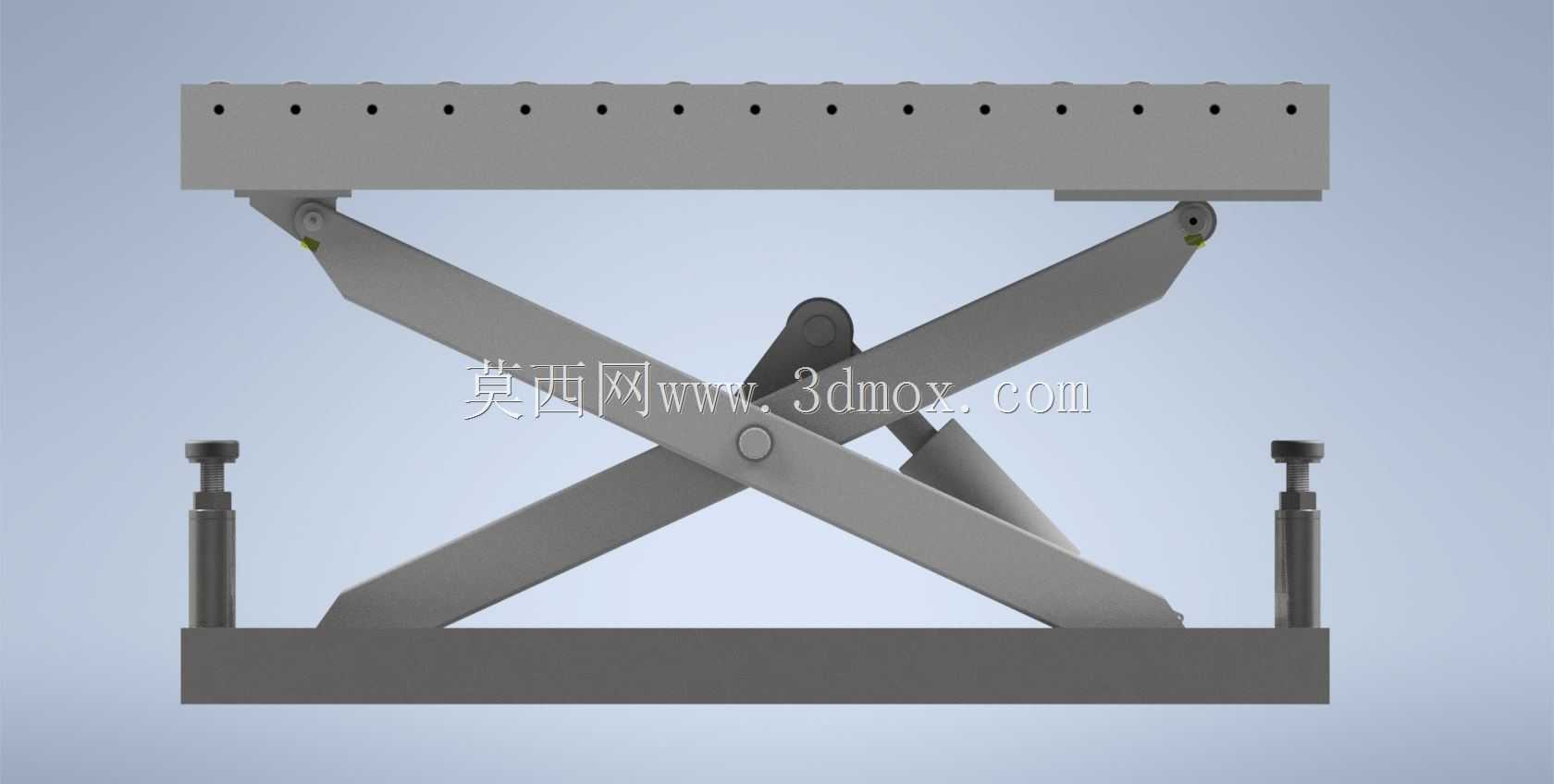

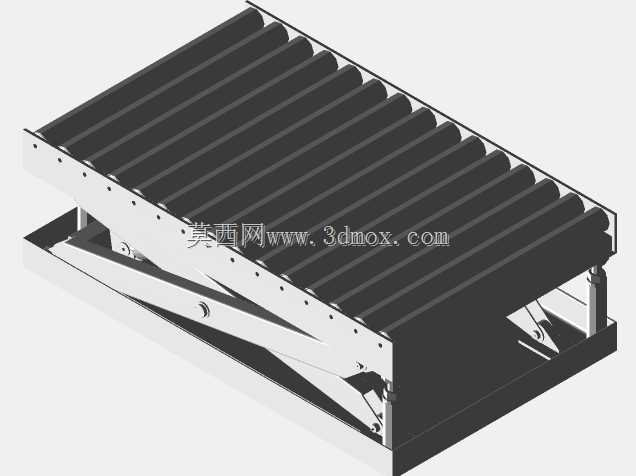

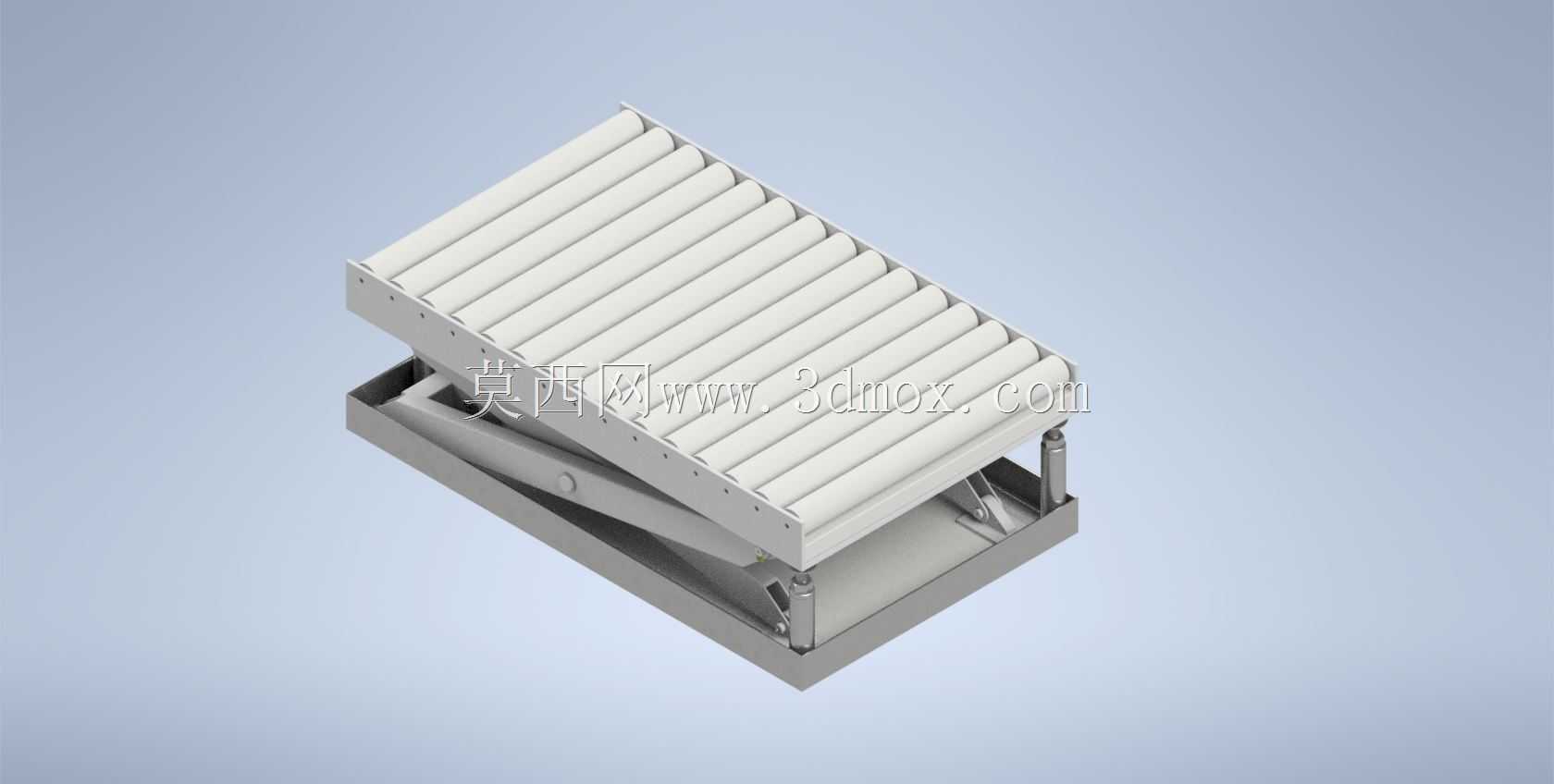

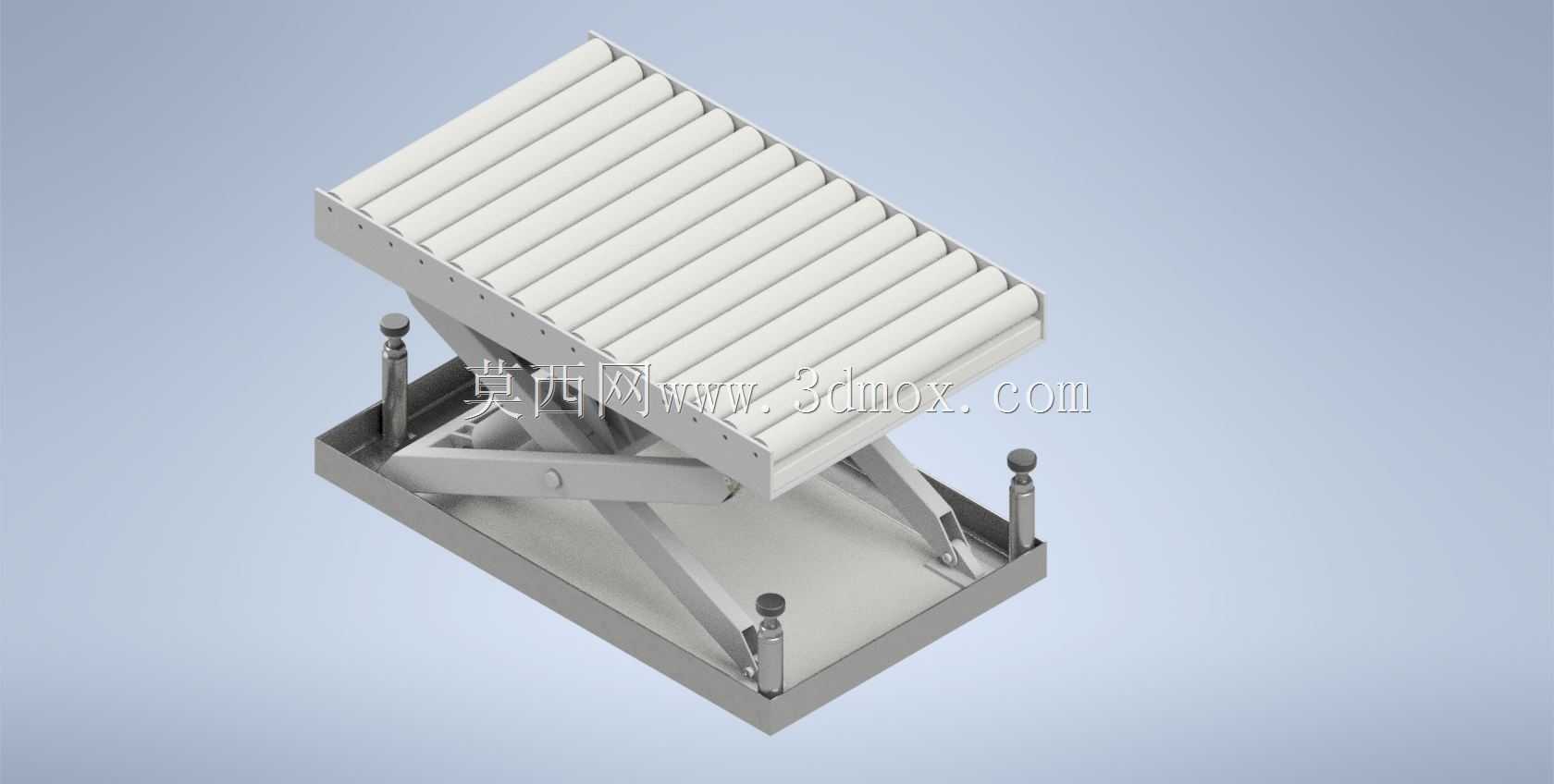

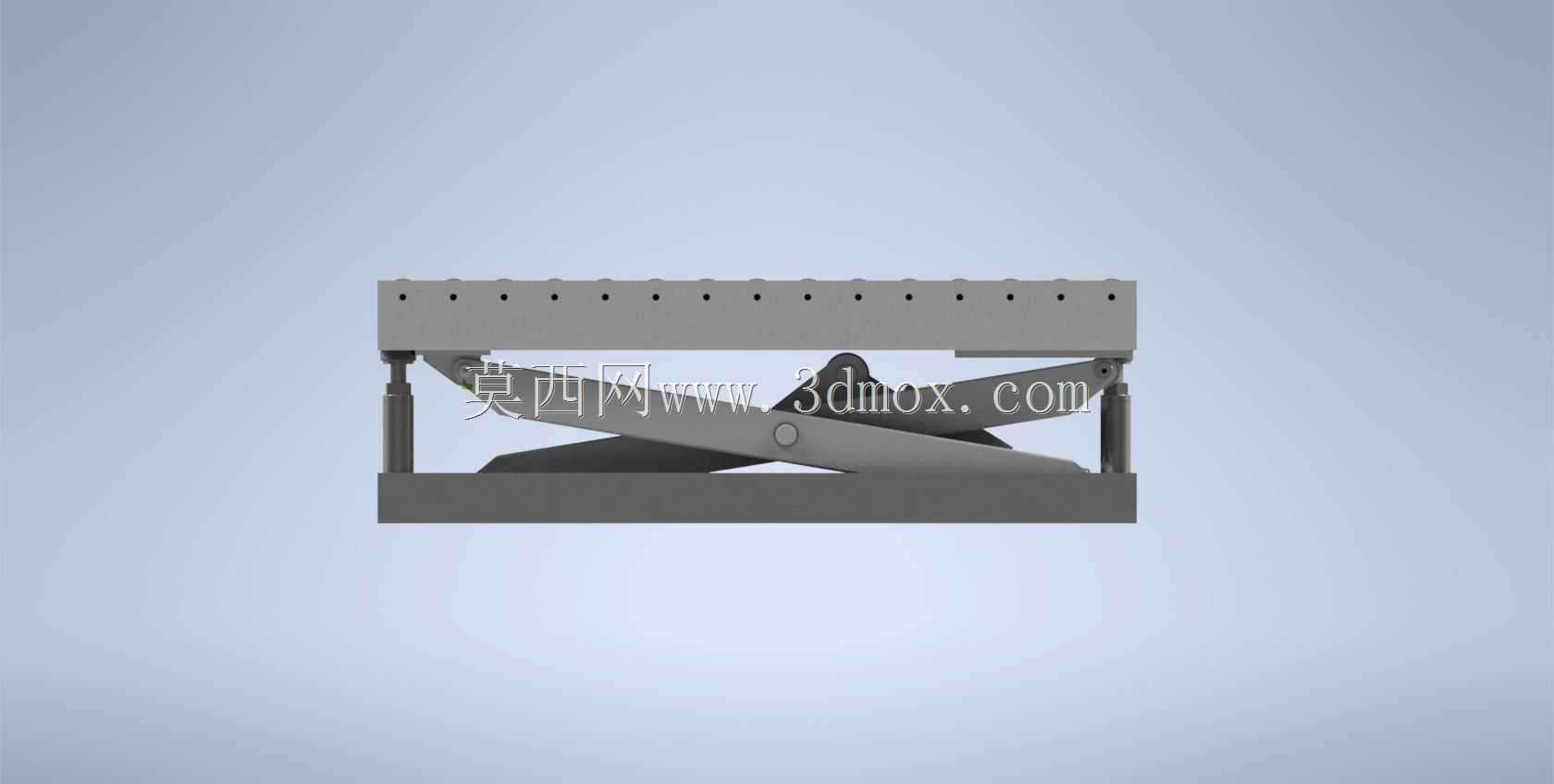

　　该设备主要应用于生产物流环节中存在高度差的工位衔接场景，常见于包装流水线、仓储分拣线、板材加工线的物料转序工位，可实现辊道输送面的垂直高度调整，匹配不同高度的进出料端设备，解决不同工序间设备台面高度不一致导致的物料转运卡顿问题，替代传统人工抬升搬运的作业模式，降低重件转运过程中的操作风险。设备上部采用平行排布的圆柱形辊筒组成输送工作面，辊筒间预留均匀间隙，既保证硬质平底面物料的顺畅滑移，也可适配后续加装动力驱动模块的拓展需求，无动力状态下可依靠人力推送物料完成水平方向移位，加装链轮或同步带传动结构后即可实现动力输送。下部承载结构采用单组剪叉式升降支撑结构，剪叉臂通过中部铰接销轴实现开合动作，底座四角设置可调式支撑限位柱，

　　可在设备升至指定工作高度后提供辅助支撑，分担剪叉铰接点的长期承载负荷，避免升降机构长时间受静态载荷出现形变。底座采用整体式焊接框架结构，底部预留地脚安装孔位，可直接通过膨胀螺栓固定于车间硬化地面，安装时需保证底座平面水平度偏差不超过千分之二，避免升降过程中出现卡滞或偏载问题。设计过程中优先考虑了承载稳定性，剪叉臂采用矩形型钢焊接加工，铰接点配置耐磨衬套，减少反复升降动作带来的铰接磨损，延长设备维护周期；上部辊道框架与剪叉顶端的连接采用螺栓紧固方式，便于后期根据输送物料的宽度更换不同辊长的辊道组件，无需改动下部升降主体结构。设备的升降驱动可适配液压油缸或电动推杆两种方案，模型中预留了驱动元件的安装空间，

　　设计人员可根据现场实际工况的载荷、升降速度需求选择适配的驱动部件，无需额外对主体结构做二次修改。辊道工作面的边缘做了倒角处理，避免物料推送过程中出现磕碰卡边，支撑脚柱的调节行程覆盖剪叉升降的全高度范围，在任意工作高度都可实现刚性支撑锁定，避免输送重件时出现台面下沉晃动。该结构的输送宽度可根据产线需求做等比例缩放，辊筒间距可根据输送物料的最小底面尺寸调整，保证物料输送过程中不会出现卡入辊缝的问题，整体结构紧凑，安装时无需开挖地坑，可直接放置于现有车间地面完成部署，适配老旧产线的升级改造场景，减少现场施工的工作量。
