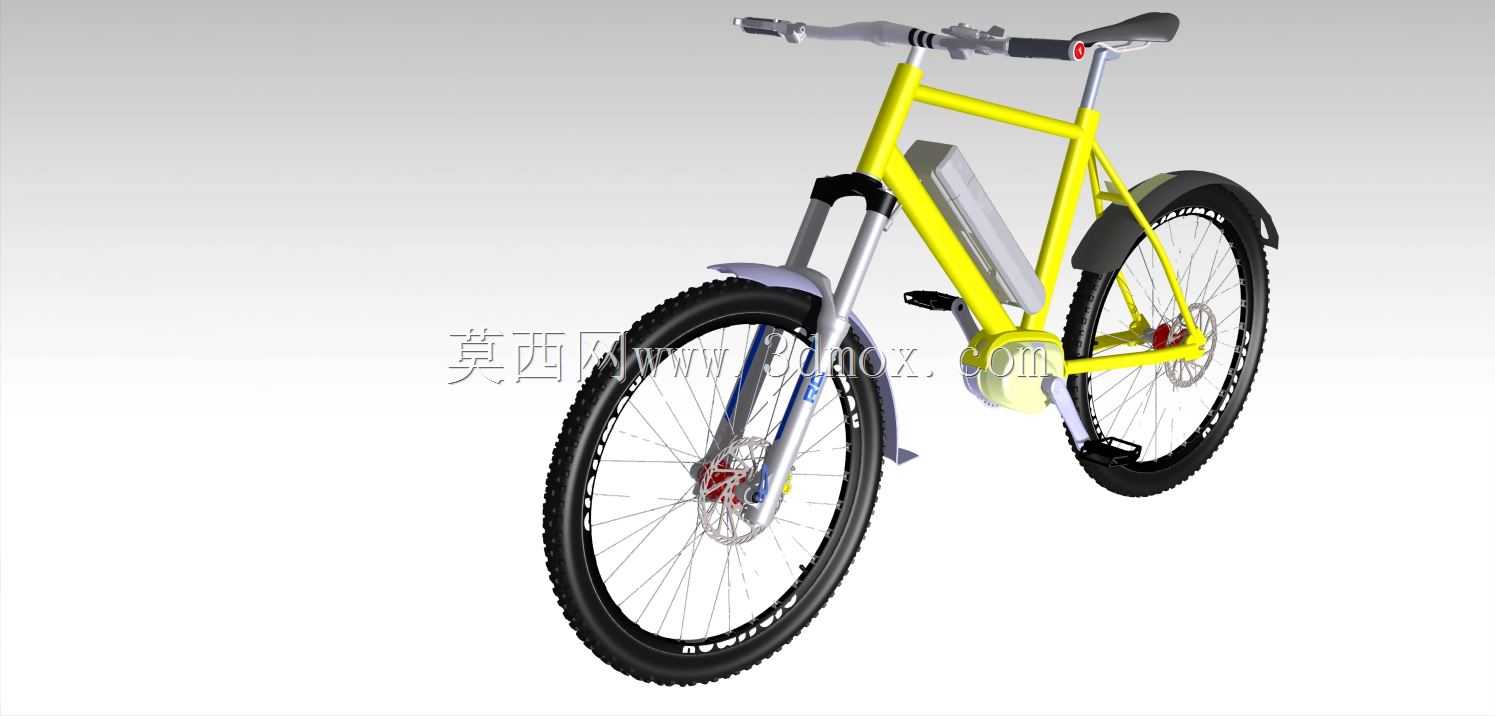

全地形适配中置电机电动自行车结构设计

　　这款中置电机驱动的两轮代步载具，在结构设计阶段就锚定了全地形通行的核心使用需求，区别于常规城市通勤电助力车型的窄轮、低强度车架配置，其轮组采用27.5英寸规格的宽幅轮胎，胎纹深度与胎块排布兼顾铺装路面的低滚阻表现与非铺装路面的抓地力，不管是城市通勤的柏油路段、郊野骑行的砂石土路，还是轻度越野的林道坡面，都能提供足够的接地面积与防滑支撑，适配日常通勤、郊野休闲骑行、短途非铺装路通行等多类场景。车架主体采用刚性铝合金材质打造，在结构拓扑优化阶段就针对中置电机的安装位做了局部加强，区别于轮毂电机车型的重心偏置问题，中置电机的布置位置位于车架五通区域，也就是整车的几何重心附近，能让整车前后轴荷分配更均衡，

　　骑行过程中不会出现车头或车尾过重导致的操控滞后感，不管是低速挪车还是高速过弯，整车的操控跟随性都能保持稳定。蓄电池的安装位置设计在车架下管区域，也就是变速器与轮毂齿轮的相邻选件位，这个位置一方面能进一步降低整车重心，减少骑行过程中的重心晃动感，另一方面下管作为车架的核心受力纵梁，其封闭的管型结构能为电池提供足够的防护，避免路面飞石、积水溅洒对电池组造成损伤，同时该位置的电池拆装路径也经过优化，不需要额外拆解其他覆盖件就能完成电池的取放，适配日常充电、电池维护的实际操作需求。在结构边界设计上，整车的轮组安装位预留了标准的碟刹安装座，兼容常规线拉碟刹与油压碟刹的安装尺寸，前叉与后叉的开档尺寸符合行业通用标准，后续维护更换轮组、

　　传动配件时不需要额外做结构改装。传动系统的匹配上，中置电机的输出轴与传统自行车的变速系统做了同轴适配，电机动力能通过变速机构放大扭矩输出，在爬坡场景下可以配合低速档位获得更强的牵引力，平路高速场景下切换高速档位也能避免电机转速过高带来的能耗浪费。车架的管件连接位置全部采用平滑的焊缝过渡设计，既避免了应力集中导致的车架疲劳开裂问题，也让整车的外观线条更流畅，脚踏、车把、鞍座的安装位都采用通用标准接口，用户可以根据自身的骑行习惯调整更换对应的配件。考虑到全地形使用场景下的颠簸冲击，车架后三角的结构设计预留了足够的形变余量，在没有额外加装后减震的前提下，依靠铝材质本身的弹性形变就能过滤掉路面传来的小幅振动，提升长距离骑行的舒适度，

　　同时刚性车架的结构也能减少动力传输过程中的卸力问题，让中置电机的动力输出更直接，踩踏与电助力的衔接更顺畅，不会出现软尾车架踩踏泄力的问题。整车的走线全部采用内走线设计，管线从车架管腔内部穿过，既避免了外露管线被户外树枝剐蹭、泥水侵蚀的问题，也让整车外观更简洁，减少了风阻。挡泥板的安装位在前后叉位置都做了预留，用户可以根据使用需求加装全包式挡泥板，适配雨天骑行的防溅需求，后货架的安装孔位也同步做了预留，满足短途载物的使用需求。
