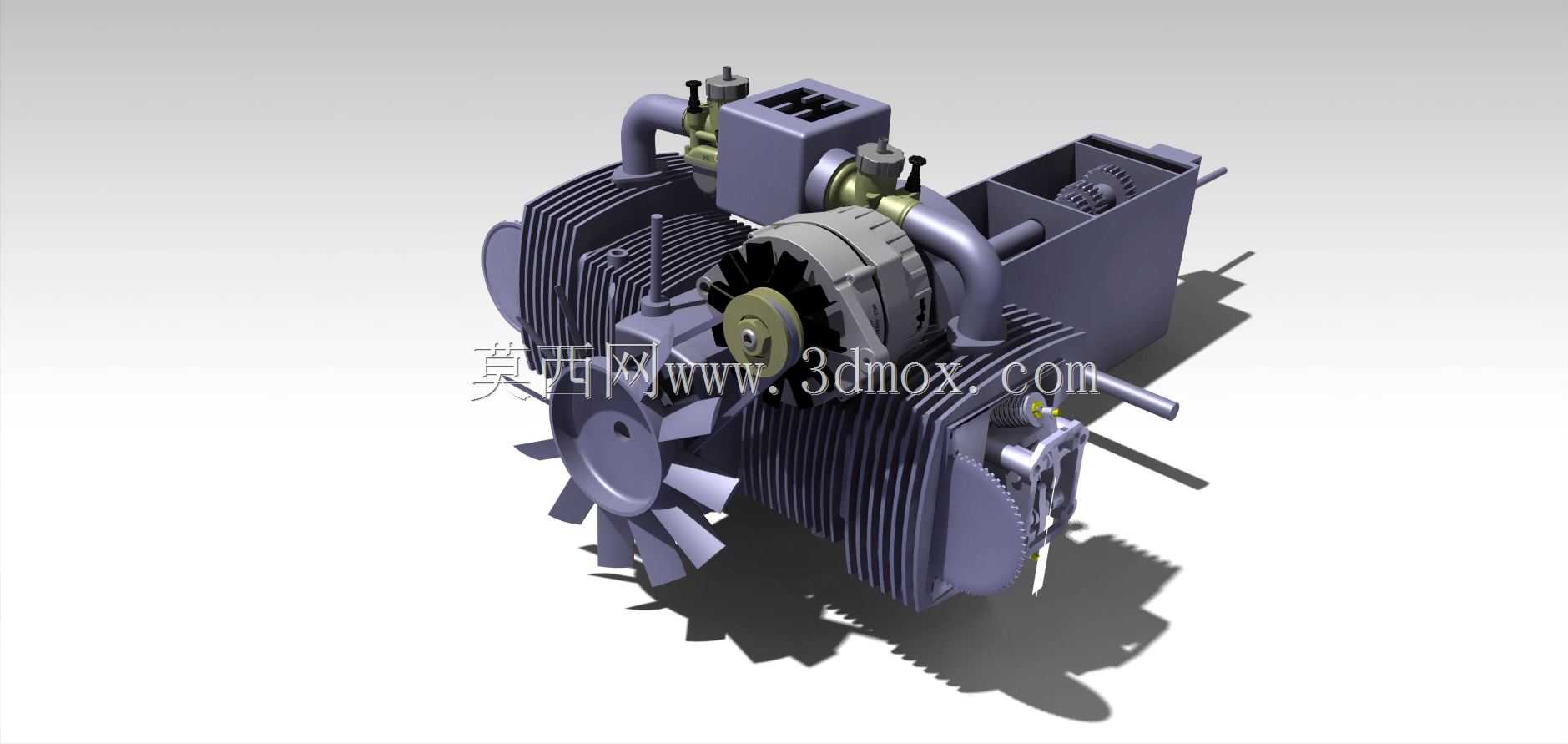

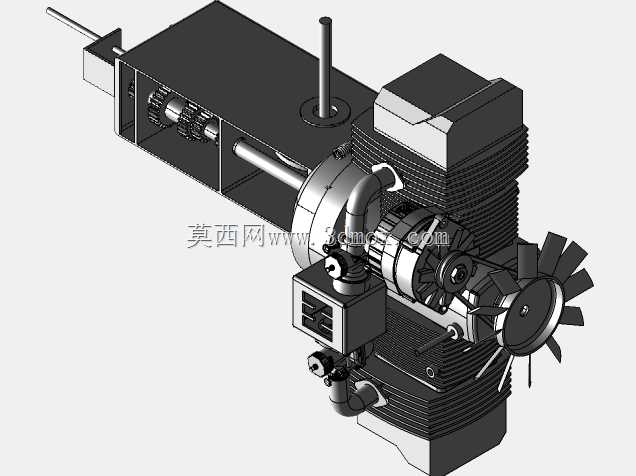

带四速变速箱的水平对置双缸动力装置

　　这套动力总成的核心采用水平对置双缸布局，两缸轴线夹角180度对称分布，相比直列同排量机型，整机重心高度可降低40%以上，横向宽度虽有所增加，但纵向高度的压缩让其在低矮安装空间的适配性上优势明显，常见于轻型通航飞行器、小型越野全地形车、定制改装摩托以及小型固定式动力机组的配套场景。配套的四速齿轮箱采用定轴式常啮合斜齿结构，一二挡采用大减速比设计，满足起步、爬坡工况下的大扭矩输出需求，三四挡为高速巡航挡位，齿轮啮合重合度高，高速运转时的传动噪音与冲击载荷控制更优，齿轮箱输出端采用准双曲面齿轮传动，可实现动力输出轴线与输入轴线的偏置布置，能灵活匹配不同安装位的从动部件，同时准双曲面齿轮的啮合齿面接触应力分布更均匀，承载能力比同尺寸螺旋锥齿轮提升约30%，适合持续高负荷运转工况。

　　从结构设计逻辑来看，整机将缸体散热鳍片沿水平方向延伸布置，配合输出端的轴流冷却风扇，运转时冷却气流可顺着鳍片间隙横向贯穿两个缸体，避免直列机型后排缸散热不良的问题，缸盖部位的进排气道采用短通路设计，减少进排气阻力，提升充气效率。润滑系统采用干式油底壳结构，适配水平对置布局的机油回流特性，避免大倾角工况下机油泵吸空导致的润滑失效，曲轴采用全支撑锻造结构，每个曲柄臂都配置平衡重，抵消双缸水平对置布局下的一阶二阶往复惯性力，整机运转平顺性优于同排量直列双缸机型。

　　安装边界方面，整机核心安装支点分布在缸体下部与齿轮箱壳体两侧，共6个M10规格的螺纹安装孔，安装孔位同轴度公差控制在0.05mm以内，可直接适配配套机架的预装定位销，无需额外调整定位。整机不含外接管路与操纵杆件的最大外廓尺寸为长382mm、宽297mm、高226mm，输出轴端伸出长度为48mm，轴径25mm，采用标准平键连接，键宽8mm，可直接匹配联轴器、链轮等标准传动件。进气接口位于缸体顶部，采用内径32mm的标准法兰接口，排气接口位于缸体侧下方，法兰安装孔距为60mm，可直接对接通用消音器组件。操纵杆件的安装位预留了换挡摇臂、节气门摇臂的铰接支点，铰接孔内径10mm，摇臂摆动角度范围为0-28度，适配常规钢索操纵机构的行程参数。

　　在实际选型适配过程中，这套动力装置的输出特性偏向中低转速大扭矩，最大扭矩输出区间集中在2500-4500rpm，不需要匹配过高的减速比即可驱动负载，对于小型移动设备来说，可减少传动链的级数，降低整机重量与传动损耗。齿轮箱的换挡机构采用啮合套换挡结构，相比滑动齿轮换挡，换挡行程更短，打齿风险更低，换挡摇臂的操纵力控制在15-25N，不需要额外的助力机构即可完成换挡操作。冷却风扇直接集成在曲轴输出端，不需要额外的驱动电机与传动带，减少了外围附属部件的数量，提升了整机可靠性，风扇的导风罩采用贴合缸体轮廓的弧形设计，可将冷却气流精准导向缸头与缸套的高温区域，避免气流无效扩散，在环境温度40摄氏度的工况下，连续额定功率运转时缸头温度可稳定控制在180摄氏度以内，满足长时间持续作业的散热需求。

　　从结构细节来看，缸体与齿轮箱采用一体化定位止口连接，止口配合公差为H7/h6，装配时可自动保证曲轴与齿轮箱输入轴的同轴度，不需要反复调整找正，连接螺栓采用8.8级高强度螺栓，按对角顺序拧紧即可满足连接强度要求。准双曲面齿轮副的安装距设置了0.1-0.15mm的调整垫片组，装配时可通过调整垫片厚度来保证齿轮啮合印痕在齿面中部，避免偏载导致的齿轮早期磨损。整机所有外露的密封面都采用耐油橡胶密封圈密封，可适应-20摄氏度到80摄氏度的工作环境温度范围，不会出现低温硬化漏油、高温老化失效的问题。
