塑料回收用六桨弹道分选设备结构

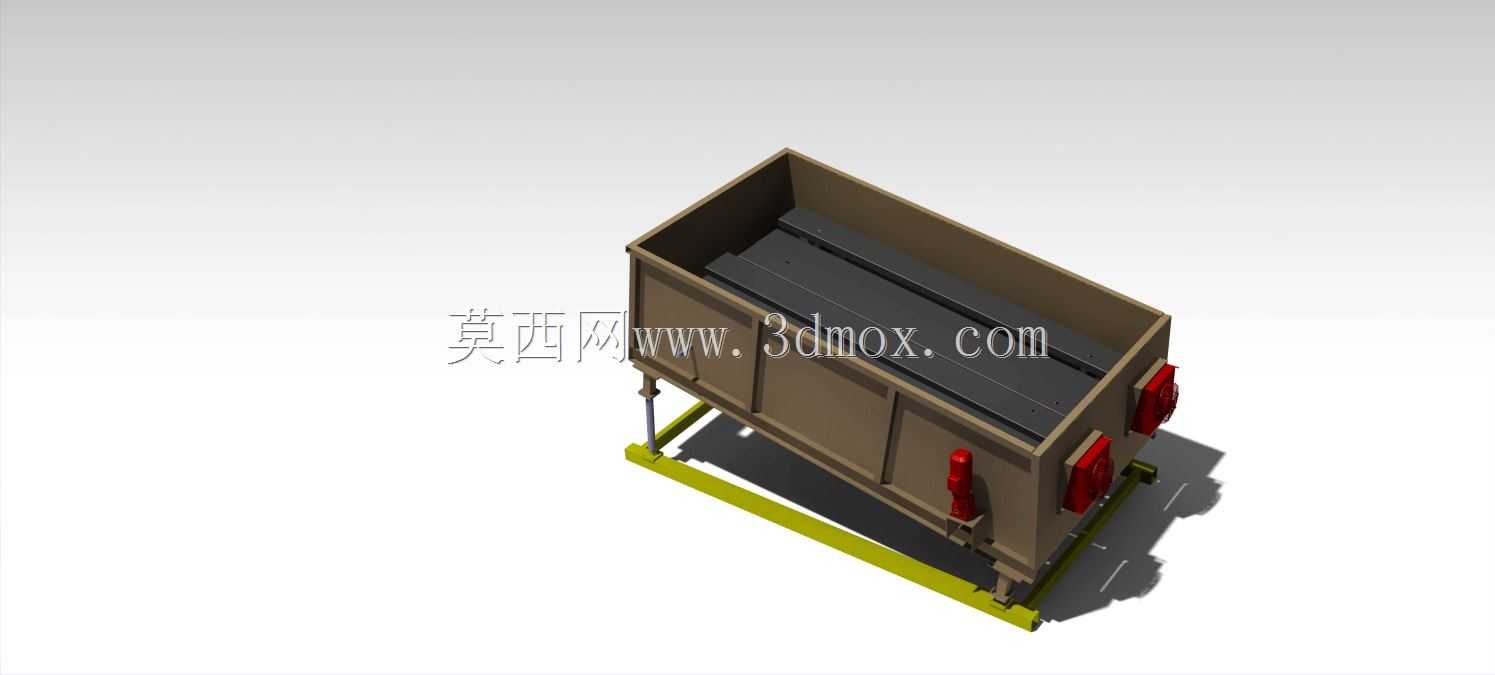

　　在废塑料资源化处理的产线布局中，这类弹道分离设备通常布置在人工分拣台之后、破碎清洗工序之前，承担混合塑料碎片的密度与弹道特性分选任务，能有效将不同密度、不同弹性的塑料碎料分离开，减少后续清洗、造粒环节的杂质含量，提升再生塑料的成品纯度。设备主体采用敞口式箱型槽体结构，槽体内部沿物料输送方向布置六组带桨叶的传动辊轴，辊轴转动时带动桨叶拨动物料沿槽体向前运动，同时借助不同物料被抛射后的弹道轨迹差异，让密度大、弹性差的重质物料沿槽底向前输送，密度小、弹性好的轻质物料被桨叶抛起后落入侧边的收集区域，实现不同属性塑料的快速分离。从结构设计来看，槽体采用碳钢板折弯焊接成型，侧壁设置加强筋提升整体刚性，避免长期运行中受物料冲击产生变形；

　　槽体底部的机架采用型钢焊接框架结构，底部设置可调式支撑脚，可根据现场安装地面的平整度调整设备水平度，保证各辊轴的平行度偏差控制在允许范围内，防止运行中出现桨叶擦碰槽壁的问题。设备两侧布置的驱动单元采用直联式减速电机搭配链传动结构，分别驱动不同组的桨叶辊轴，可根据待处理物料的特性调整各辊轴的转速差，适配不同粒径、不同材质塑料的分选需求；槽体外侧设置的红色部件为振动激振器，可带动槽体产生高频小幅振动，避免湿黏塑料碎料粘附在槽壁或桨叶上，保证物料输送与分选过程的顺畅。安装边界方面，设备整体采用落地式安装，机架底部的支撑脚需要固定在预埋钢板的混凝土地面上，基础承载能力需满足设备满负荷运行时的动载荷要求；

　　设备进料端需要与上游的皮带输送机出料口对齐，落料点需对准槽体首端的中心位置，避免物料偏载导致分选效率下降；出料端需要分别对应重质料、轻质料的收集输送设备，各出料口的高度差需满足物料自流的角度要求，避免出现物料卡堵。在实际应用场景中，这类设备不仅可以处理生活源废塑料，还可适配工业边角料废塑料、废家电拆解塑料等多种物料的分选，通过调整桨叶角度、辊轴转速、激振力大小三个参数，可实现不同分选精度的调节，比如处理PET与PP混合碎料时，可适当提高前侧辊轴转速，增大桨叶对物料的抛射力度，让PP料更充分地被抛入轻质料收集区，提升PET的纯度。设计过程中需要重点考虑桨叶的耐磨性能，由于长期与硬质塑料碎料摩擦接触，桨叶表面需堆焊耐磨层，

　　或者采用可更换的耐磨片结构，降低后期维护成本；槽体内部与物料接触的区域也需铺设耐磨衬板，延长槽体的使用寿命。设备的检修空间预留也十分关键，两侧的传动机构外侧需要预留不小于800mm的检修通道，方便日常对链条张紧度、轴承润滑情况进行检查，辊轴两端的轴承座采用可拆卸式结构，出现故障时可快速更换，减少停机时间。
