实验室用高纯度气源发生装置三维结构

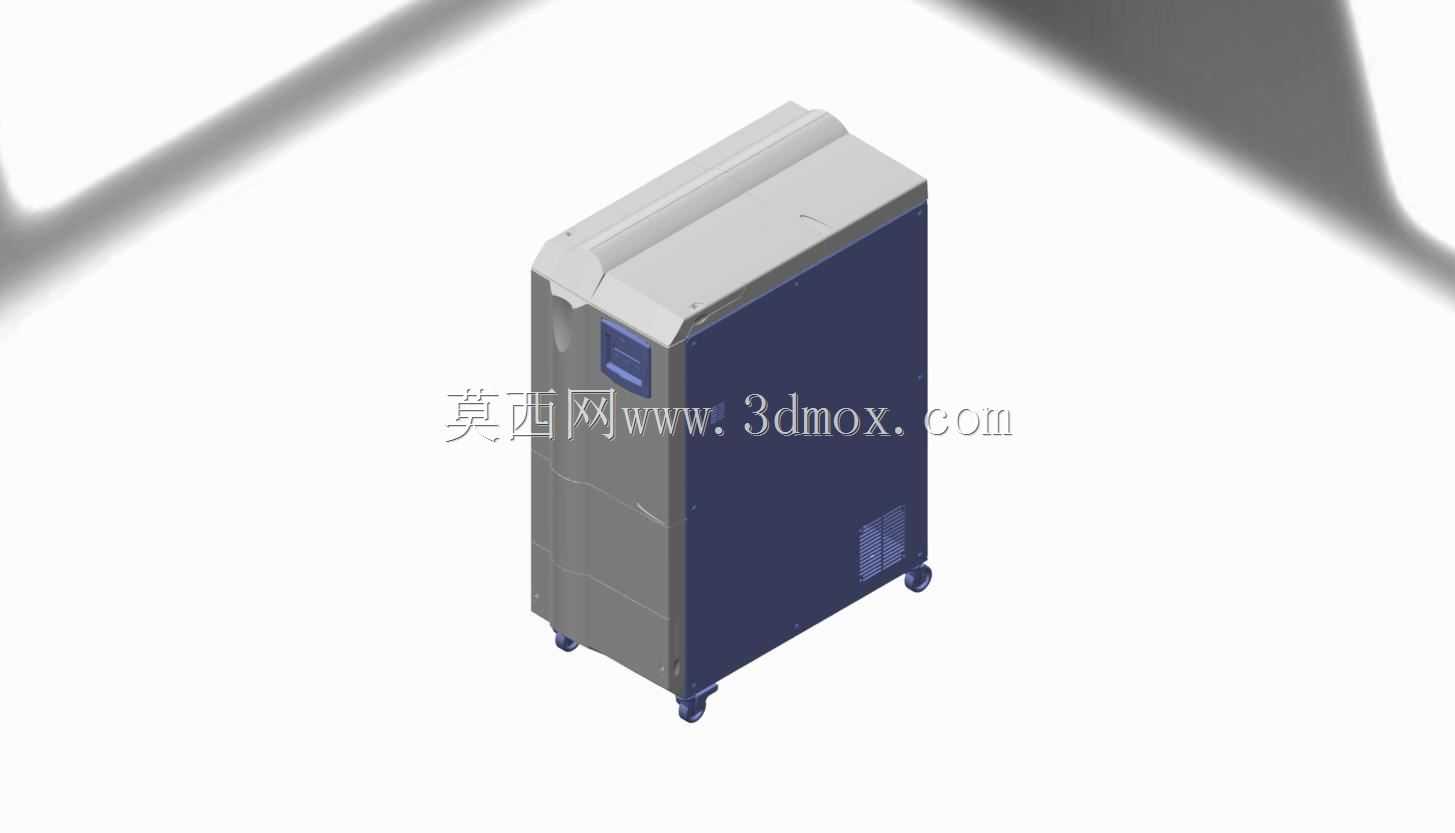

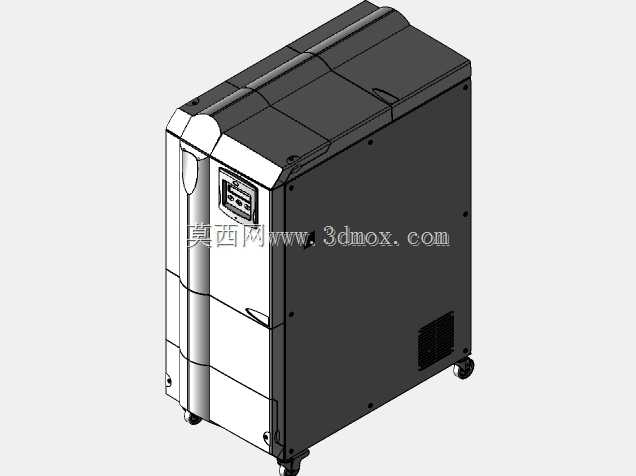

　　在实验室分析检测、精密电子元器件生产、特种材料加工这类对气源杂质含量有严苛要求的场景中，稳定输出高纯度气体的发生装置是整条工艺链路里容易被忽略但又至关重要的配套设备，这套三维结构还原的立式高纯气体发生装置，正是针对这类场景的安装、运维需求做的全尺寸结构复刻。不同于大型工业现场的集中式供气站，这类立式单体设备的设计初衷是适配单工位或者小范围区域的独立供气需求，不需要铺设长距离的高纯气体输送管路，也就避免了管路焊缝、接口渗漏带来的气体纯度下降问题，对于分散布置的检测工位、小批量试生产的实验线来说，这种独立供气的方案灵活性要远高于集中供气。从结构设计的思路来看，设备整体采用立式窄体布局，底部配置万向带刹脚轮，这一设计是充分考虑了实验室、

　　洁净车间内部的空间利用需求——这类场景里往往实验台、生产设备沿墙布置，预留的设备间隙宽度有限，窄体立式结构可以直接嵌入工位旁的预留空隙，不需要额外占用大面积的操作空间，脚轮配置则方便设备在工位调整、定期维护时快速移位，不需要额外调用吊装搬运设备，单人即可完成短距离的位置调整。设备的外壳采用分块拼接的钣金结构，正面预留了操作显示面板的安装位，日常运行时的压力、纯度参数都可以通过面板直接读取，操作按键也集中布置在面板区域，操作人员不需要绕到设备侧面或者背面就能完成全部参数调整操作。侧面的格栅区域是设备散热风道的出口，内部的气体分离、纯化模块在运行过程中会产生一定热量，风道设计采用下进上出的自然对流加辅助排风结构，

　　不需要配置大流量的强排风风扇，既可以降低设备运行的噪音，也能避免外部环境中的粉尘被大量吸入设备内部，延长内部过滤组件的更换周期。设备的输出压力稳定在7巴左右，完全匹配气相色谱仪、质谱仪这类实验室分析仪器的进气压力要求，也能满足小型精密焊接、特殊气氛保护工位的供气压力需求，输出气体的纯度控制可以满足ISO8573-1:2001第2类的标准要求，也就是固体颗粒、水含量、油含量都控制在极低的阈值范围内，不会因为气源杂质导致分析检测结果出现偏差，也不会因为气源中的油、水杂质造成精密元器件的表面污染。从安装边界的角度考量，这套设备的顶部预留了管路接口的安装空间，设备就位后只需要在顶部预留不超过20厘米的操作空间就能完成输出管路的连接，

　　侧面距离墙面或者其他设备预留10厘米以上的散热间隙即可满足长期稳定运行的要求，不需要做专门的设备基础，普通的平整地面就可以直接放置，脚轮锁定后不会出现运行移位的问题。设备内部的模块采用分层布置的结构，下部是气源预处理单元，中部是核心的气体分离纯化单元，上部是控制与压力调节单元，这种分层布局一方面可以让不同功能模块的维护操作互不干扰，更换过滤组件、检修控制元件的时候不需要拆解整个设备外壳，只需要打开对应位置的检修盖板即可完成操作，另一方面也让设备的整体重心落在下部区域，即使在移动过程中出现轻微的倾斜也不容易发生倾覆，提升了设备移位过程中的安全性。不同于很多集成式供气设备将排气口布置在设备背面的设计，这套设备的散热排气口布置在侧面下部，也就意味着设备可以直接贴靠非散热面的墙面放置，进一步压缩了安装所需的空间，对于面积紧张的中小型实验室来说，这种细节上的空间优化设计可以有效提升场地的利用率。在实际的选型适配过程中，结构工程师可以直接基于这套三维模型完成现场安装的布局模拟，核对设备与周边实验台、管线的干涉情况，也可以基于现有结构做针对性的改型设计，比如调整接口位置适配不同的管路走向，或者增加脚轮的锁定结构适配有轻微振动的安装场景，不需要从零开始做整机的结构测绘，能大幅缩短配套设计的周期。
