液压管路连接用软管接头结构设计

　　在液压系统的管路布设场景中，这类带法兰凸缘的软管接头是硬管管路与柔性软管段衔接的核心过渡零件，常见于工程机械液压油路、工业设备液压站、机床液压传动回路等需要兼顾管路刚性固定与柔性缓冲的位置。实际设备运行中，液压回路的压力波动、执行件往复动作带来的管路拉扯、设备本体的振动传导，都需要通过软管段吸收位移与振动，而这个接头的作用就是实现刚性安装面与柔性软管的可靠密封连接，避免高压油液泄漏，同时保证管路通径的顺畅过渡，减少油路的局部压力损失。

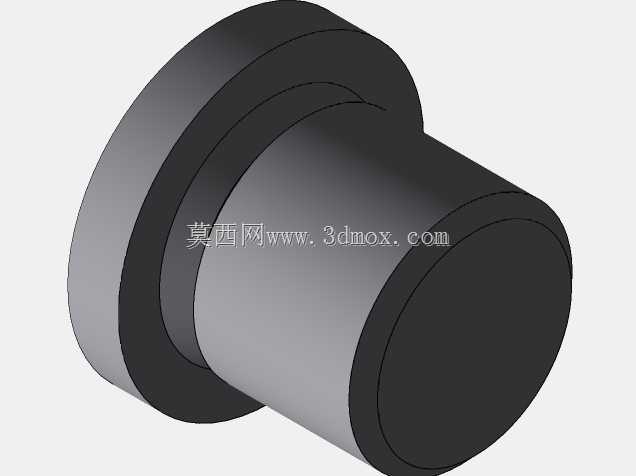

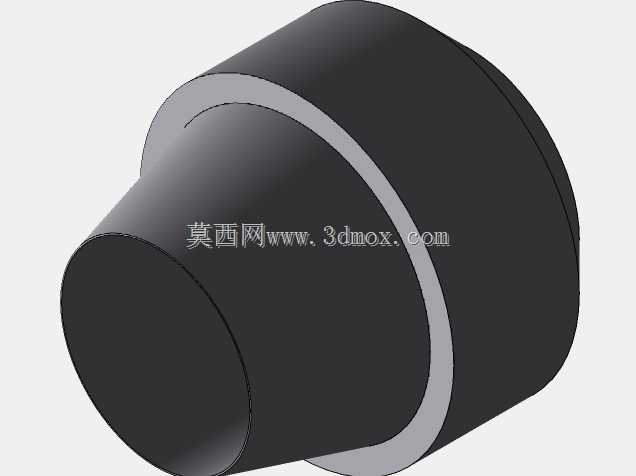

　　从结构设计逻辑来看，该接头采用了一体式法兰凸缘加直插式芯杆的结构，法兰端的凸台结构是为了匹配安装面板或者油路块的安装孔位，安装时法兰端面贴合密封面，通过周边的螺栓压紧实现端面密封，这种连接方式相比螺纹连接，能承受更高的工作压力，同时抗侧向载荷的能力更强，在管路存在一定偏角或者振动的工况下，不容易出现密封失效的问题。芯杆部分的外圆柱面是软管的插接部位，实际装配时需要将液压软管的内胶层完全套入芯杆，之后通过扣压设备将软管外的金属套箍压紧在芯杆上，让软管内胶层与芯杆表面紧密贴合，芯杆表面的粗糙度需要控制在合理范围，既不能太光滑导致扣压后软管打滑拔脱，也不能太粗糙划伤软管内胶层造成早期泄漏。

　　尺寸设计上，法兰端的外径、凸缘厚度需要匹配对应通径的标准法兰安装尺寸，保证和通用油路块、阀块的安装孔位具备互换性，芯杆的外径需要和配套软管的内径严格匹配，公差控制在软管内径的合理过盈范围，过盈量太小会导致扣压后密封不足、拔脱力不够，过盈量太大则会造成装配困难，甚至撑裂软管的内胶层。法兰端面的密封槽结构（图中法兰端的环形凹槽）是用来安装O型密封圈的，装配时密封圈嵌入槽内，法兰端面压紧后密封圈产生弹性变形，填充结合面的微观间隙，实现高压下的静密封，槽的深度、宽度需要和所选O型圈的线径匹配，保证压缩率在15%-25%的合理区间，压缩率过大容易导致密封圈永久变形失效，压缩率不足则会在高压工况下出现渗漏。

　　实际选型应用时，需要根据系统的工作压力选择对应壁厚的软管和匹配的接头芯杆尺寸，同时要考虑管路的流量要求，保证接头的通径和软管、硬管的通径一致，避免通径突变造成的油液紊流、发热和压力损失。安装过程中，法兰端的螺栓需要按照对角顺序分次拧紧，避免法兰面受力不均导致密封圈偏磨泄漏，软管套接前需要检查芯杆表面是否有毛刺、磕碰伤，防止划伤软管内胶层，扣压时的扣压量需要根据软管的壁厚、材质调整，保证扣压后接头和软管的连接强度能承受系统的最高冲击压力，不会在设备运行过程中出现拔脱、爆管的问题。

　　这类接头的结构设计没有多余的冗余特征，所有的几何结构都服务于密封可靠性、连接强度和装配便利性，法兰端的倒角是为了安装时方便导入安装孔，芯杆端部的倒角是为了软管套接时不会割伤内胶层，所有的过渡圆角都做了圆滑处理，避免应力集中，因为液压系统工作过程中存在频繁的压力冲击，应力集中位置很容易在长期交变载荷下出现疲劳裂纹，导致接头断裂漏油。在三维建模过程中，这类零件需要重点保证配合尺寸的精度，法兰安装孔的位置度、芯杆的圆柱度、密封槽的尺寸公差都需要严格按照液压元件的相关标准设定，建模时可以先通过旋转特征做出主体轮廓，再处理法兰端的安装孔、密封槽等细节，同时要注意所有棱边的倒角、圆角特征不能遗漏，这些细节直接影响后续零件加工的工艺性和实际使用的可靠性。
