二十升容积金属材质扎啤储运桶结构

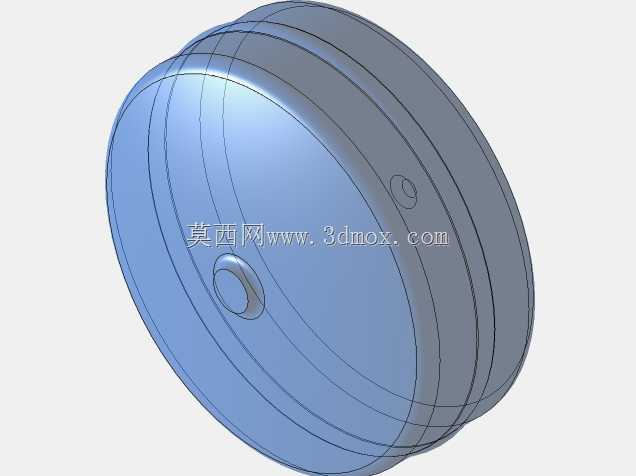

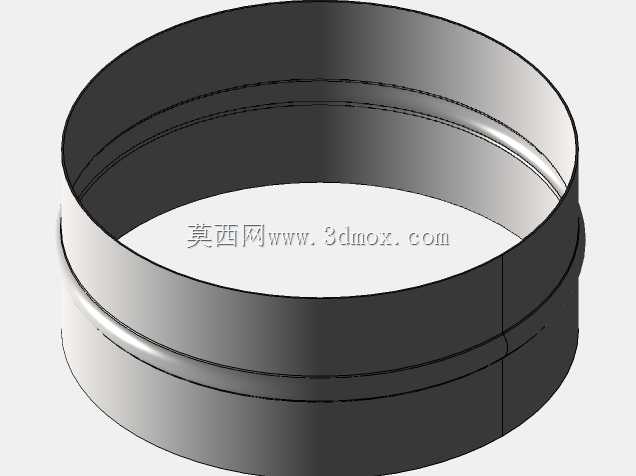

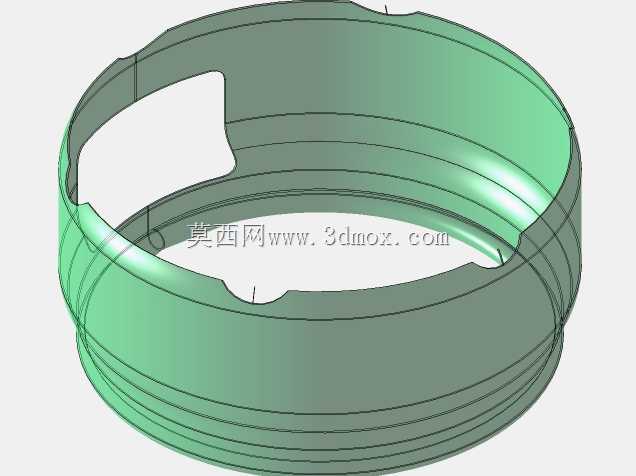

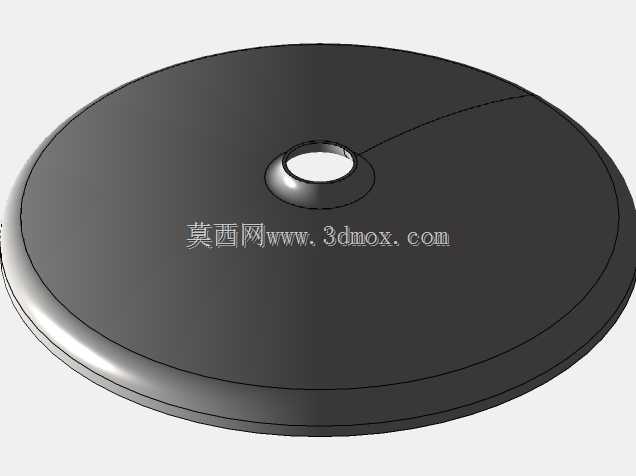

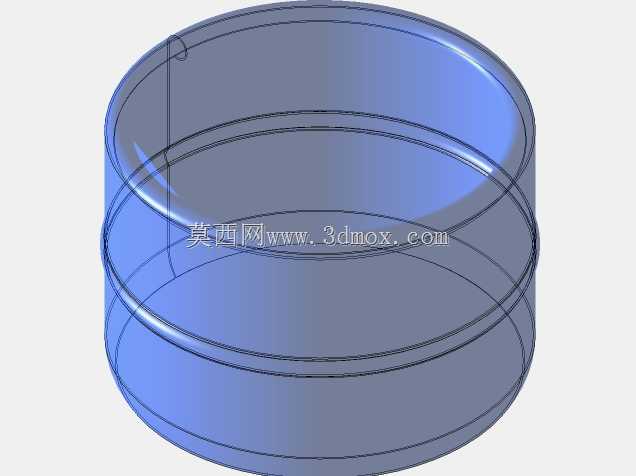

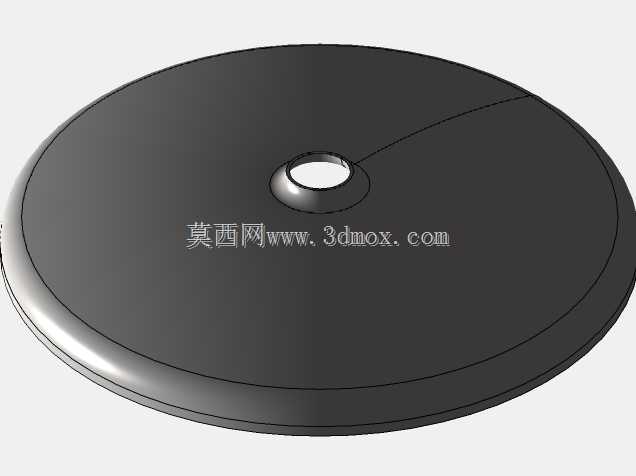

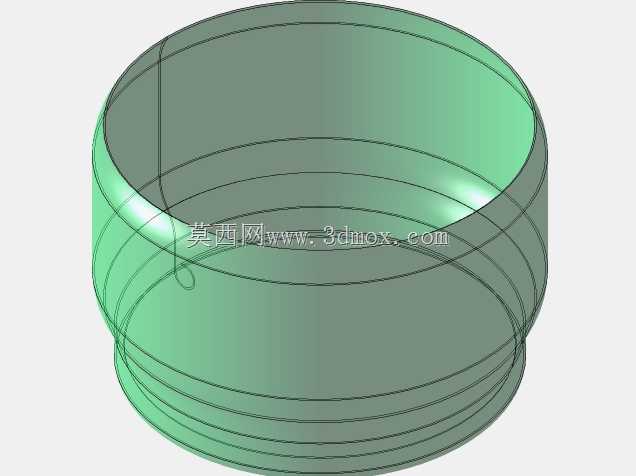

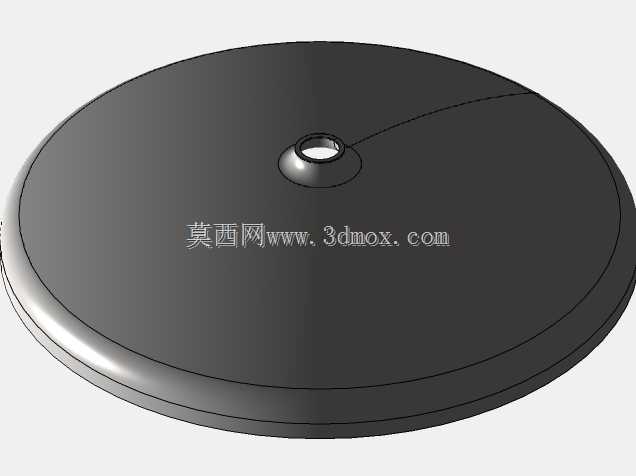

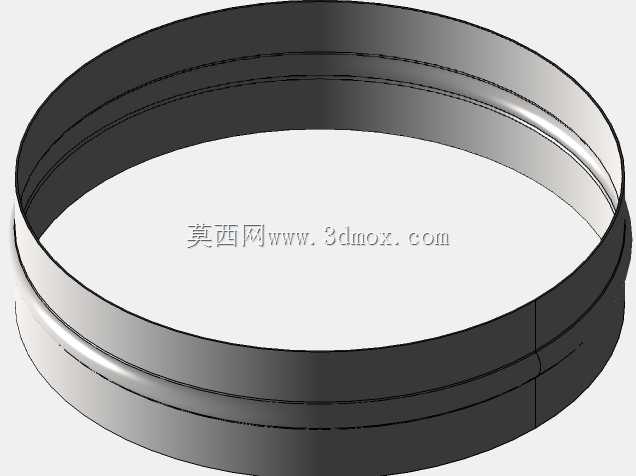

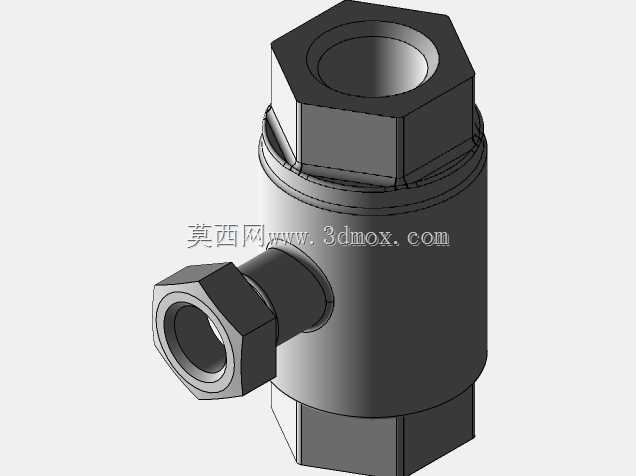

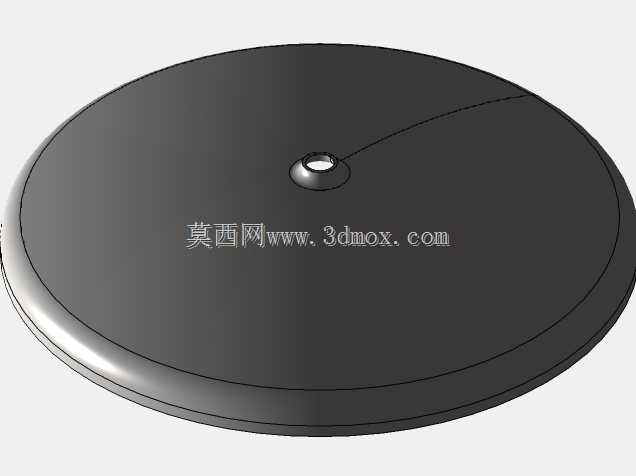

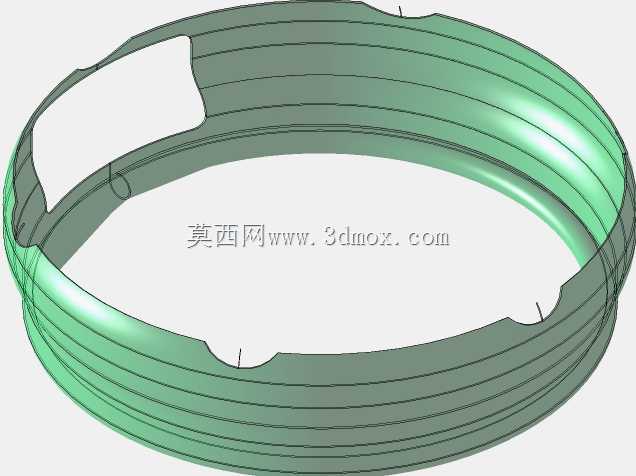

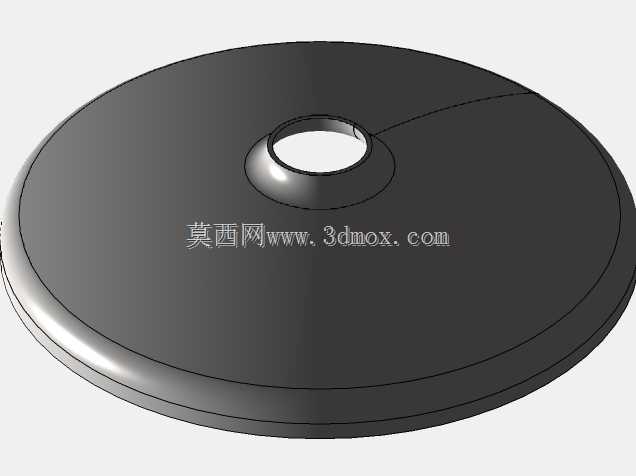

　　在精酿啤酒量产配送、线下餐饮门店扎啤供应的场景里，这类20升规格的金属储运桶是衔接酒厂灌装端与终端消费场景的核心周转容器，日常要反复经历灌装、冷链运输、吧台扎啤机对接、回收清洗的全流程循环，结构设计的可靠性直接决定了液态饮品的储运损耗率与周转效率。从结构拆解的视角看，整个桶体采用三段式卷边压合结构，上下端的密封端盖与中间的桶身主体通过多层卷边咬合实现密封，咬合位置内置食品级密封胶圈，能够承受储运过程中0.3MPa以内的内部保压压力，避免桶内带气啤酒出现二氧化碳逸散、酒体氧化的问题。桶身下部的绿色结构部分是出酒阀集成基座，这个位置做了内凹式的防护设计，避免周转搬运过程中阀门被外力磕碰变形，基座内部的流道做了圆弧过渡处理，没有清洗死角，

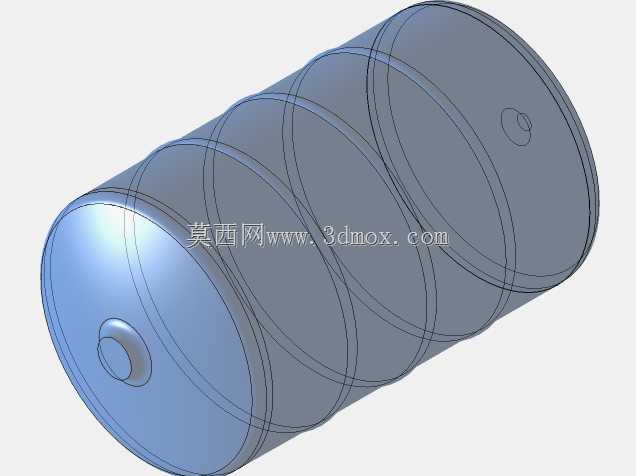

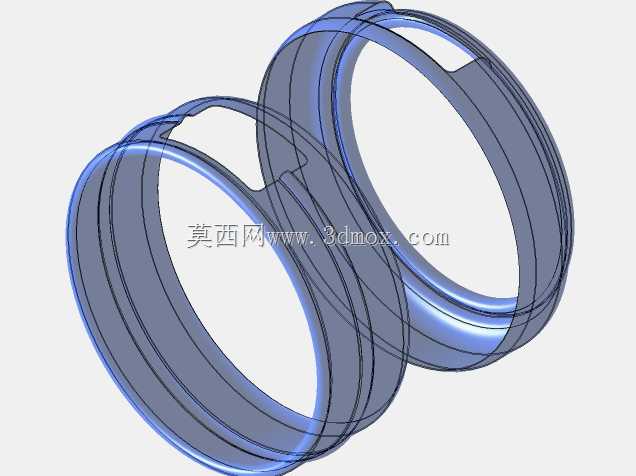

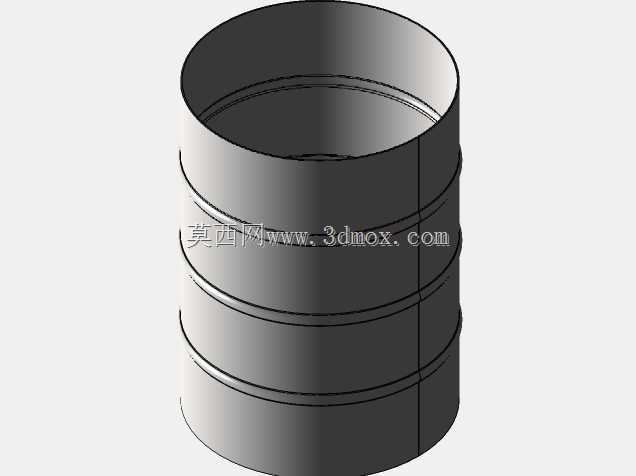

　　回收后通过CIP清洗设备可以直接完成内部冲洗，不需要额外拆解阀门组件，能大幅提升周转环节的清洗效率。顶部的蓝色端盖位置集成了充气阀与安全泄压结构，当桶内压力因为环境温度升高超过阈值时，泄压阀会自动开启释放多余压力，避免桶体出现鼓包甚至爆裂的风险，充气阀的接口尺寸匹配市面主流扎啤机的二氧化碳供气接头，不需要额外转换接头就能直接对接吧台的售酒设备。从建模的结构逻辑来看，整个桶体的回转类特征占比超过九成，主体轮廓通过旋转凸台命令生成后，再对卷边位置做局部的壁厚调整与特征切除，中间桶身的环形加强筋做了等距阵列排布，既能够提升桶身的径向抗挤压能力，避免多层堆叠搬运时桶身出现凹陷变形，也能在清洗过程中引导水流形成紊流，提升内壁的冲洗洁净度。

　　外形尺寸方面，桶体总高度控制在360mm左右，最大外径280mm，这个尺寸刚好适配标准的啤酒周转托盘堆码规格，单托盘可以整齐排布12桶，两层堆叠后总高度不超过1.5米，符合常规冷链物流车厢的内部装载高度限制，也适配餐饮门店吧台下方的储物空间尺寸，不需要对现有吧台结构做改造就能直接存放。桶身的壁厚做了差异化设计，中间主体部分壁厚1.2mm，上下卷边位置因为要承受堆叠载荷与磕碰冲击，壁厚增加到1.8mm，在保证整体结构强度的前提下尽可能控制桶体自重，单桶空重控制在4.5kg以内，降低人工搬运时的劳动强度，也能减少物流运输过程中的无效载荷。出酒口的安装位置距离桶底5mm，

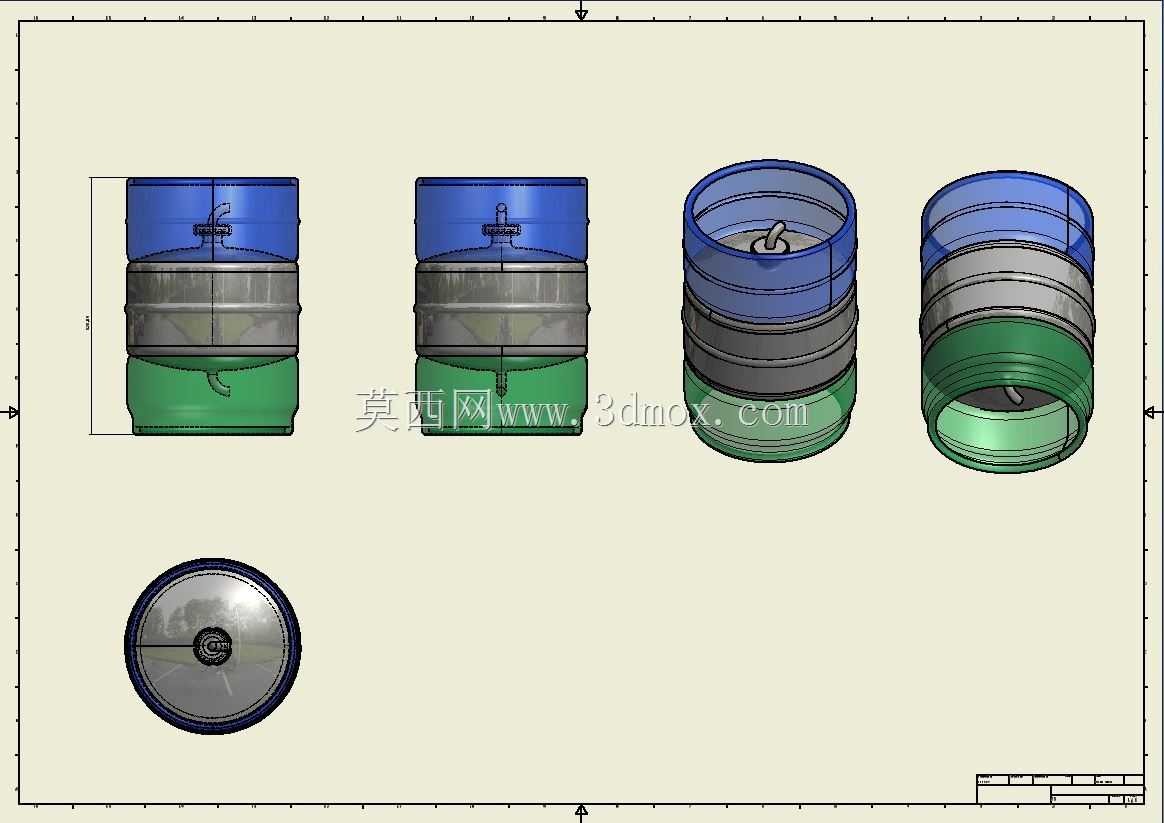

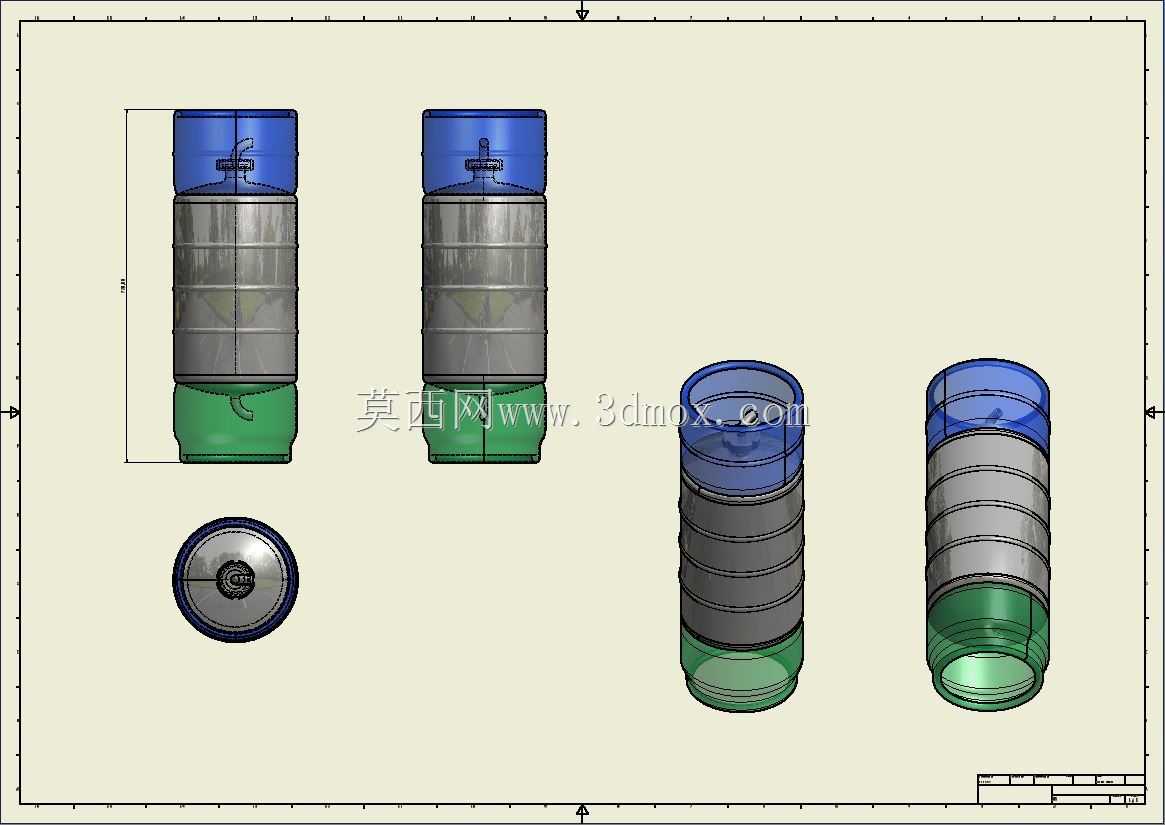

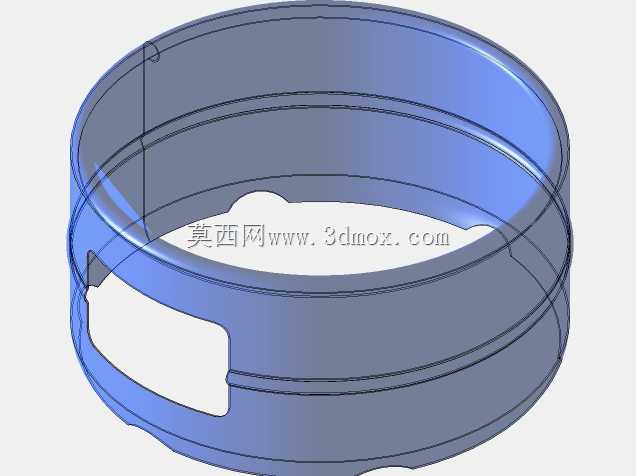

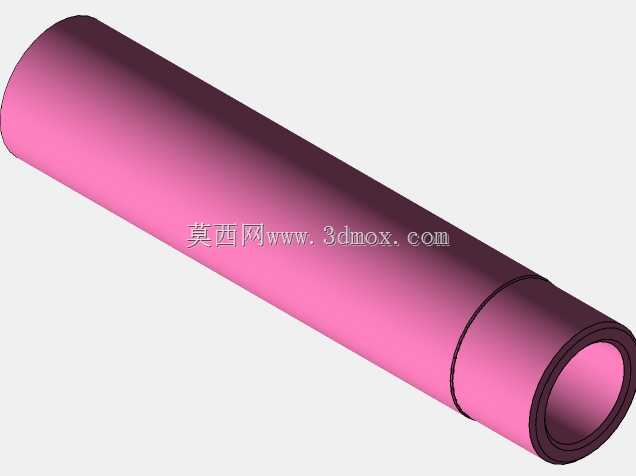

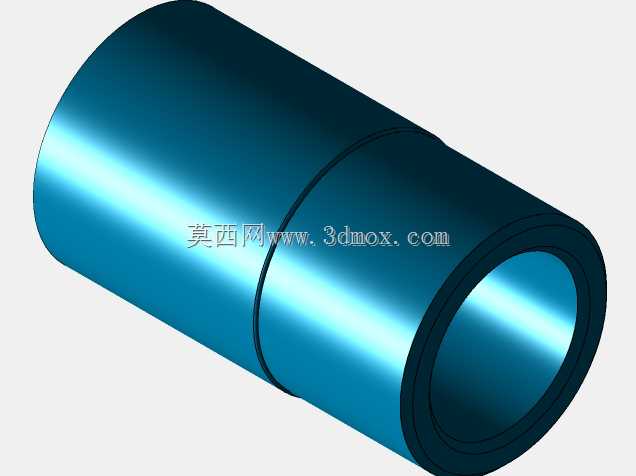

　　这个高度设计能够保证桶内啤酒在剩余少量残液时依然可以通过气压完全排出，避免出现酒体残留浪费的问题，接口的密封锥面做了15度的倾角设计，和扎啤机的出酒接头对接后能够实现线密封，反复插拔对接也不会出现漏液的问题。在实际周转场景中，这类金属桶的年周转次数可以达到15次以上，结构设计时充分考虑了反复搬运的磕碰耐受能力，桶身的所有棱角位置都做了R3以上的圆角处理，既避免搬运过程中划伤操作人员，也能减少磕碰时的应力集中，降低桶体变形的概率。顶部的提手结构做了隐藏式设计，平时贴合在端盖表面不会额外占用堆码空间，需要搬运时可以直接翻起，提手的承重能力经过验证，单手提携满桶状态的酒桶也不会出现变形断裂的问题。从三维建模的细节处理来看，所有密封配合面都做了表面粗糙度的对应结构示意，卷边位置的咬合层结构做了分层剖切展示，能够清晰看到内部密封胶圈的安装位置与压缩量，方便后续做结构优化或者生产工艺的调整，不同部件的材质区分通过外观配色做了明确标识，便于生产环节的物料选型与装配工艺梳理。
