工业生产辅助配料储料罐结构设计

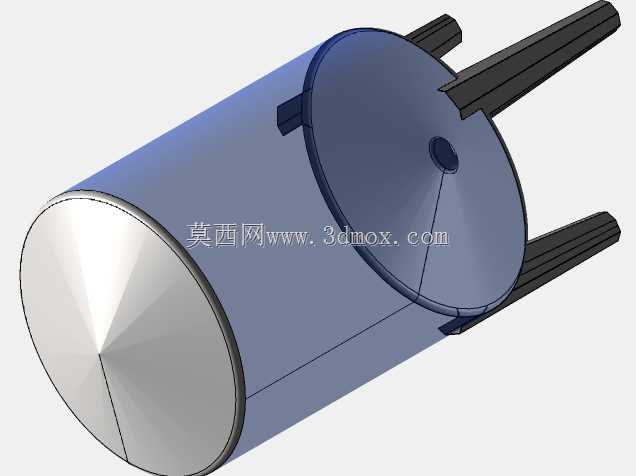

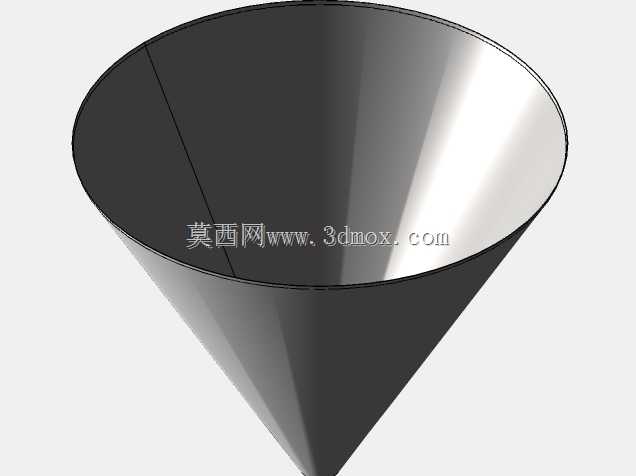

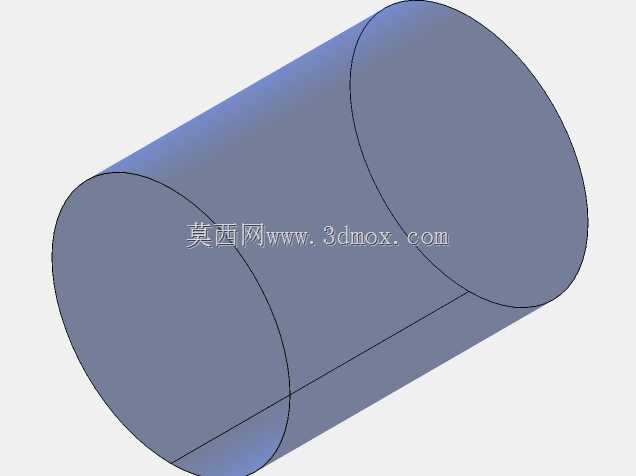

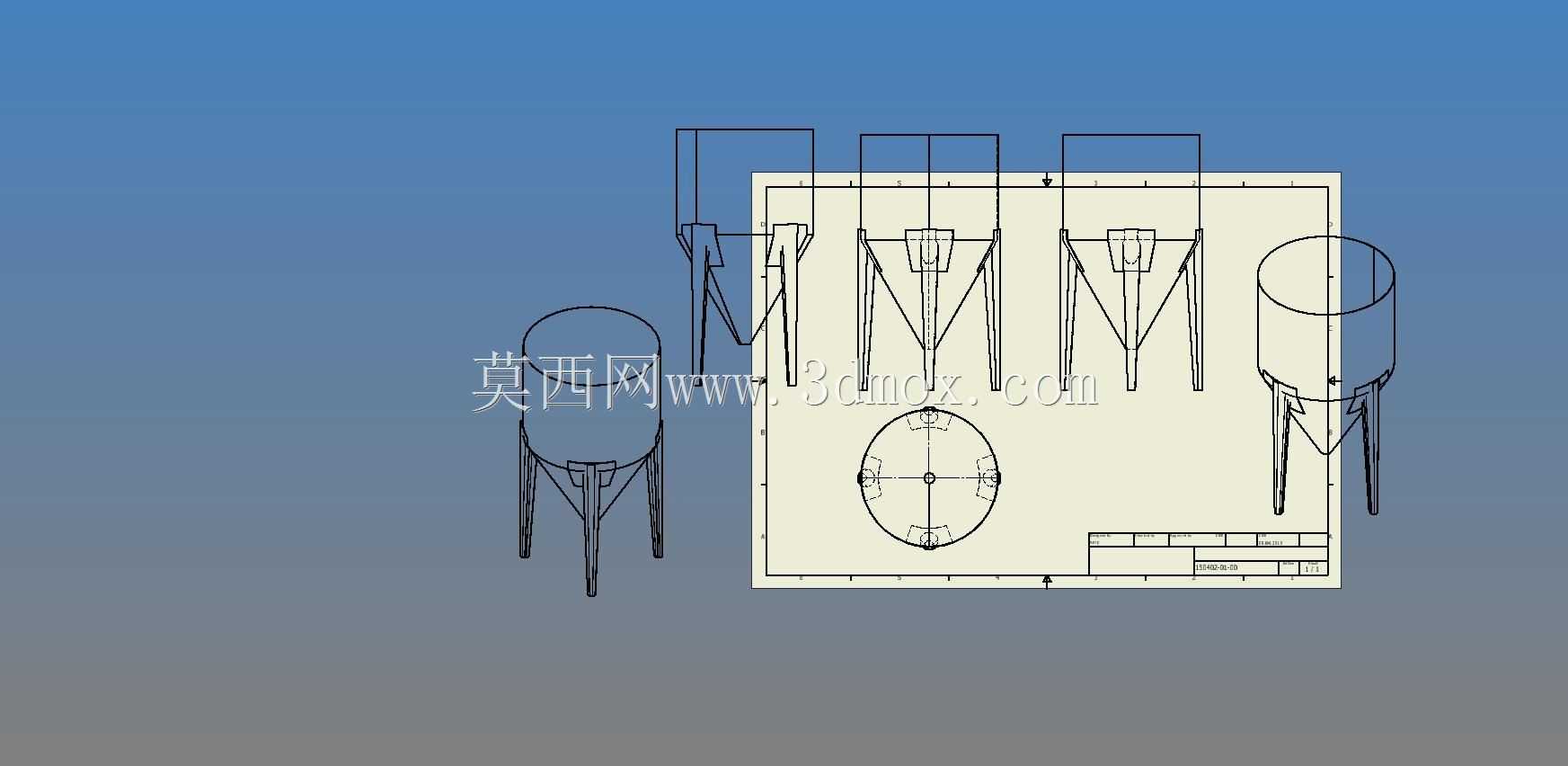

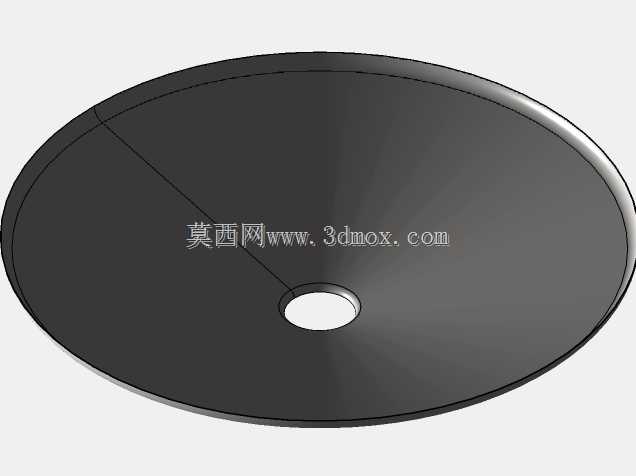

　　在精细化工、食品加工、建材配料等连续生产场景中，物料的暂存与定量配比衔接是保障生产线节拍稳定的核心环节，这类辅助配料储料罐的设计，核心是解决散状、颗粒状或低粘度流体物料的中转缓存、定量给料衔接问题，避免上游物料输送与下游配料工序出现节拍差导致的生产断料或物料堆积。从结构设计逻辑来看，这类罐体采用立式圆柱主体搭配锥底出料的结构形式，并非随意选型：圆柱段筒体在相同容积下耗材最少，环向受力均匀，能承受物料静载带来的周向张力，适合车间内高位布置的载荷要求；锥底的倾斜角度需要根据存储物料的安息角确定，针对常见的塑料粒子、粉状添加剂、谷物类原料，锥角通常设计为55°至65°区间，保证物料依靠自重就能顺畅滑落至出料口，不会出现架桥、堵料的情况，

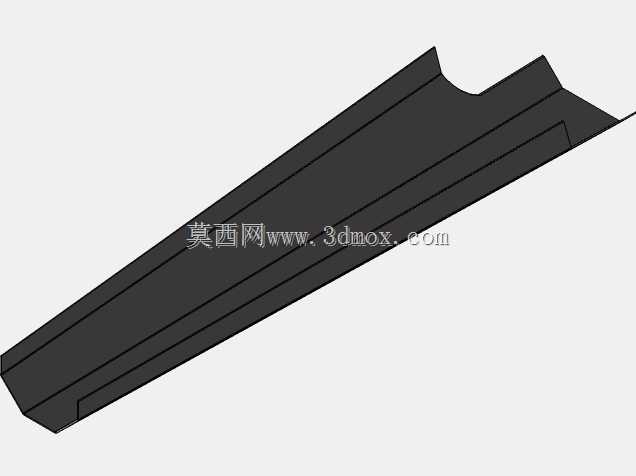

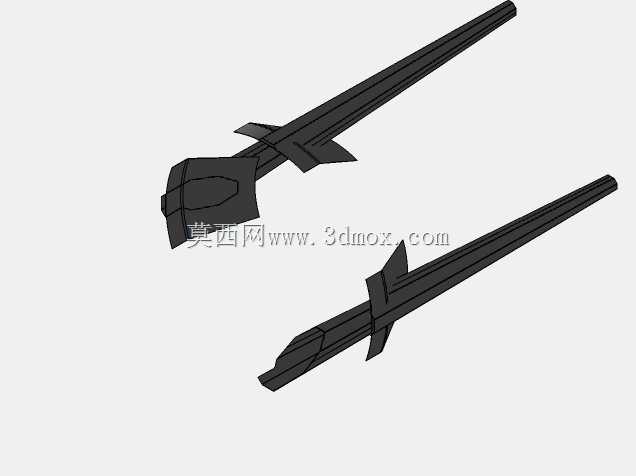

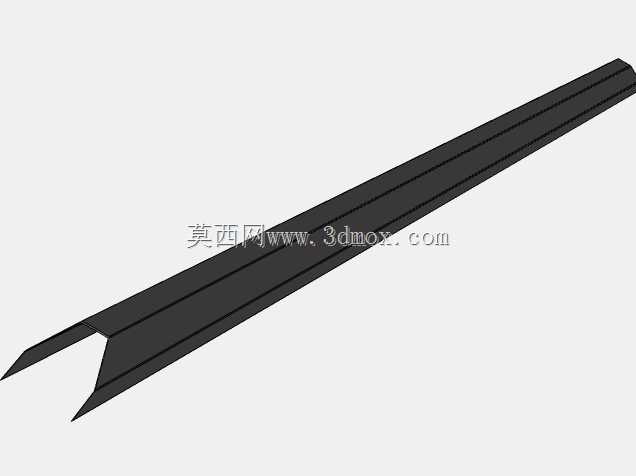

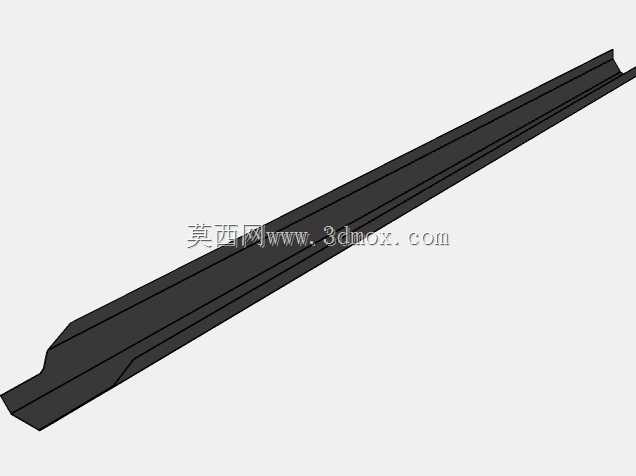

　　无需额外加装破拱装置就能满足常规物料的出料需求，降低设备整体复杂度与后期维护成本。罐体的支撑结构采用三腿式支腿设计，相比四腿结构，三腿支撑对安装地面的平整度要求更低，不会出现支腿虚接导致的罐体偏载问题，支腿与罐体下锥段的连接位置经过载荷校核，避开锥段应力集中的焊缝区域，采用加强圈过渡焊接，将罐体满载时的垂直载荷均匀分散到支腿上，支腿底部设计有带安装孔的脚板，可通过膨胀螺栓与车间地面或钢结构平台固定，抵抗物料进料时的冲击载荷与轻微振动，避免罐体出现侧翻风险。从安装边界来看，这类罐体的设计充分考虑车间内的管线布置与操作空间，圆柱段筒体上预留有进料口、排气口、料位计安装口，进料口通常设置在筒体顶部偏心位置，

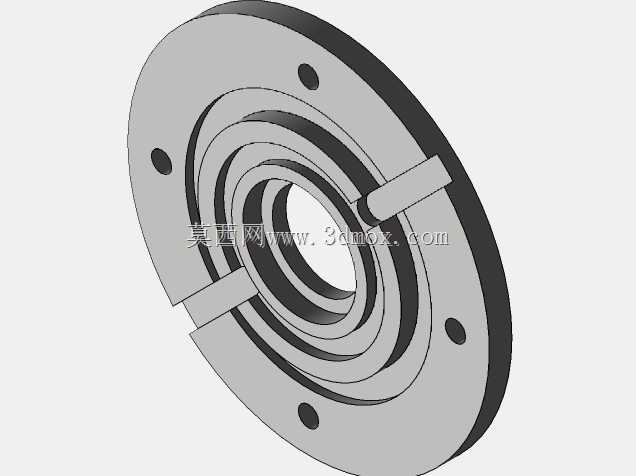

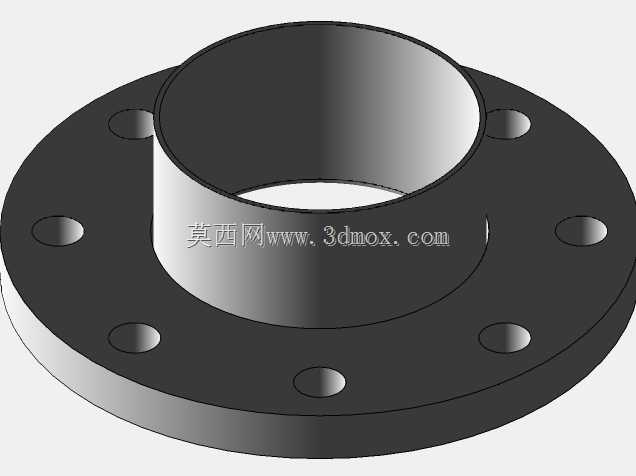

　　避免物料直接冲击锥底导致局部磨损，排气口搭配简易除尘帽，防止进料时罐内正压携带粉尘外溢，料位计接口可适配阻旋式或电容式料位开关，实现高低料位的自动信号反馈，衔接上游输送设备的启停控制。出料口设置在锥底最底端，口径根据物料的最大粒径确定，通常搭配法兰接口，可直接连接螺旋给料机、振动喂料器或重力卸料闸门，实现物料的定量输出，满足下游配料工序的精度要求。在实际生产线布局中，这类储料罐通常多台并排布置在配料工位上方，分别存储不同种类的辅料，通过下方的计量装置按照配方比例完成配料后送入混合设备，相比地面放置的储料设备，高位布置的罐体依靠重力出料，无需额外配置输送泵或提升设备，能有效降低生产过程中的能耗与设备故障点。

　　设计过程中还需要考虑罐体的维护便利性，筒体侧面预留有人孔或手孔，位置距离罐体底部1.2米左右，方便操作人员进入罐内清理残留物料或检修内部构件，罐体顶部设置有防护栏杆与操作平台接口，方便日常巡检与进料口的维护操作。针对不同物料的特性，罐体的内壁可做抛光或衬塑处理，但基础结构的受力模型、支撑布局、接口位置保持通用化设计，可通过调整筒体高度与直径来匹配不同的容积需求，覆盖从0.5立方到10立方不等的常用缓存容量区间，适配不同产能规模的生产线需求。这类罐体的三维建模过程中，需要重点验证支腿的受力变形量、锥段的物料滑落角度、各接口的操作空间是否存在干涉，尤其是多台并排布置时，要保证支腿之间、相邻罐体的操作平台之间留有足够的检修通道，避免出现安装后人员无法操作的问题。
