多接口转接式机械连接配件结构设计

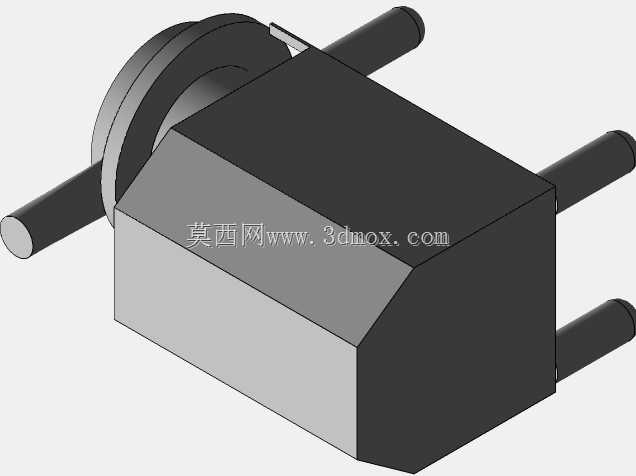

　　另外两个平行伸出的接口用于支路分流或者不同回路的对接，这种布局能在有限的安装空间内完成多通路的转接，不需要额外堆叠多个转接头，大幅压缩装配占用的空间。设计过程中首先要明确安装边界的约束：基座的六个平面中，带法兰盘的对侧平面为主要安装贴合面，安装时该面与设备基体的平面度公差需要控制在0.1mm以内，避免安装后接口出现偏斜；三个伸出接口的同轴度公差需要控制在0.05mm以内，保证外接管路插接后不会出现别劲的情况，长期受振动工况下也不会出现接口开裂的问题。法兰盘的厚度设计需要匹配对应规格的密封垫圈压缩量，过薄会导致密封垫圈压缩量不足出现泄漏，过厚则会增加整体重量，同时浪费加工材料。接口的外径尺寸采用行业通用的标准管径系列，在各类流体输送、小型动力传输以及机电设备的装配场景中，这类多接口转接配件的应用覆盖范围极广，小到桌面级小型实验设备的气路衔接，大到工业生产线旁的辅助工装管路对接，都能见到这类结构的身影。它的核心作用是实现不同走向、不同管径接口之间的平稳过渡，避免管路硬接产生的应力集中，同时减少接口错位带来的密封失效风险。从结构设计逻辑来看，主体采用方块式基座加侧向伸出接口的布局，并非随意选择的造型：方块基座的平面可以直接贴合设备安装面，不需要额外加工适配的弧形安装座，降低配套安装面的加工难度，三个侧向伸出的圆柱接口分别对应三个不同方向的管路走向，其中单侧带法兰盘的接口用于需要硬密封固定的主路连接，

　　不需要单独定制配套的管路接头，采购常规的快插接头或者卡套接头就能直接装配，降低后期的维护替换成本。从功能特性上看，这种一体式的转接结构相比多个接头拼接的方案，泄漏点的数量减少了三分之二，多接头拼接时每一个螺纹衔接处都是潜在的泄漏点，在低压气路、润滑油路的应用场景中，长期使用后螺纹松动、密封老化带来的渗漏问题一直是设备维护的痛点，而一体式结构仅在三个外接接口处存在密封点，主体部分为整体加工成型，不存在拼接缝隙，大幅降低渗漏概率。实际选型应用时，需要先确认安装位置的周边空间余量：基座的棱角处做了小尺寸的倒角处理，既避免加工后的锐边划伤装配人员，也能在安装时起到导向作用，不会因为棱角的毛刺导致安装面贴合不严。

　　接口的长度设计经过实际装配验证，伸出长度刚好满足常规卡套接头的螺母锁紧空间，不会因为伸出过短导致扳手无法操作，也不会因为伸出过长在狭小空间内与其他构件发生干涉。在材料选择的适配性上，这种结构既可以采用金属材质加工用于油路、高压气路的场景，也可以采用工程塑料注塑生产用于低压水路、通风管路的场景，结构本身的壁厚设计预留了足够的强度余量，金属加工时基座壁厚满足1.5MPa工作压力下的强度要求，不会出现鼓胀变形，塑料注塑时的壁厚均匀，避免注塑过程中出现缩痕、翘曲的成型缺陷。很多设计人员在做这类转接配件时容易忽略安装应力的问题，比如将接口与基座的衔接处做成直角，在受到管路的侧向拉力时，直角处会产生极大的应力集中，反复受力后很容易出现断裂，

　　这个结构在接口与基座的衔接处做了过渡圆角，分散衔接位置的应力，即使外接管路受到一定的侧向拉扯，应力也会沿着圆角均匀分散到基座整体，不会出现局部应力过大断裂的问题。另外在装配工艺性上，方块式的基座可以直接用台钳夹持进行机加工，不需要制作专用的装夹工装，六个平面可以通过铣床一次装夹完成多个面的粗加工，后续精加工接口时也能以基座平面为定位基准，保证各个接口的位置精度，大幅降低加工的装夹成本。在设备改造的场景中，这类配件的优势更加明显，很多老旧设备的原有管路接口位置固定，新增回路时没有足够的空间布置多个转接头，这种一体式多通路转接件可以直接固定在原有设备的安装平面上，一次性完成多管路的转接排布，不需要对原有设备的结构进行打孔、焊接等破坏性改造，大幅缩短设备改造的周期，也不会破坏原有设备的结构强度。日常维护时，因为主体结构没有易损的活动部件，仅需要定期检查外接接口处的密封件状态即可，不需要对主体进行拆解维护，降低后期的运维工作量。
