折弯式U型安装固定钣金支架结构

项目分类:通用五金配件 发布时间:2021-12-29 ID:476495
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构
  • 折弯式U型安装固定钣金支架结构

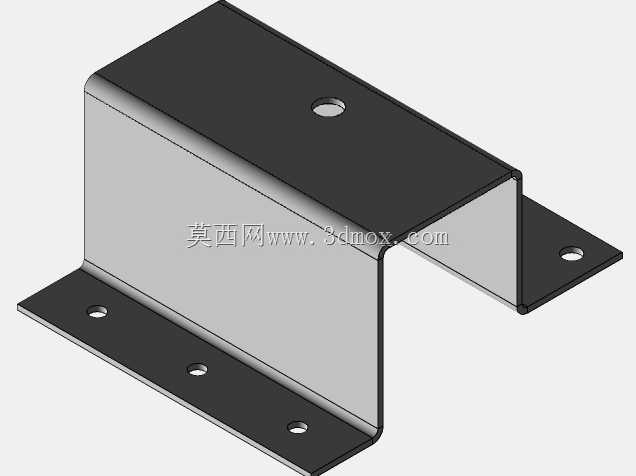

  这款折弯成型的U型钣金支架,在工业装配场景中主要承担跨位面的承载连接作用,常见于电控柜内部元器件托装、小型设备侧边附装、输送线旁侧检测元件固定、工装夹具辅助定位等场景,能够在两个存在高度差的安装位面之间建立稳定的刚性连接,避免被固定部件出现晃动、位移的问题。从结构设计逻辑来看,整体采用单块钣金一体折弯成型,没有额外的焊接拼接工序,既减少了加工环节的累计误差,也避免了焊接位置存在应力集中易断裂的隐患,折弯处预留了合理的内R角,匹配常规钣金冲压折弯的工艺要求,不会出现折弯处开裂、外侧镀层脱落的问题。支架的主体为U型槽结构,槽体的立面高度根据实际安装的避让需求设定,刚好可以容纳被固定部件的安装厚度,同时槽体顶部的平面开设单孔,

  用于和上方被承载的部件进行锁附固定,锁附时可以搭配平垫与弹垫,提升连接的防松性能。两侧向外水平延伸的安装翼板,是整个支架和基础安装面的连接部位,翼板上分别开设了多个安装孔,孔位按照对称排布的方式设计,既可以适配不同的安装孔距要求,也能让锁附后的受力更加均匀,避免单侧受力导致支架倾斜。安装翼板和主体立面的折弯角度严格控制在90度,保证安装后翼板和基础安装面完全贴合,不会出现翘边、虚接的情况,锁附螺丝后能让整个支架的固定更加牢靠。在实际选型使用时,需要重点核对几个安装边界尺寸:首先是U型槽的内部净宽度,要确保被固定部件的对应尺寸能够顺利放入槽内,预留0.2-0.5mm的装配间隙即可,间隙过大会导致部件在槽内出现窜动,

  间隙过小则会出现装配卡滞的问题;其次是槽体的立面高度,要确认安装后被固定部件的底部不会和下方的基础安装面发生干涉,同时也要保证顶部锁附螺丝的有效啮合长度足够;另外是两侧翼板的安装孔中心距,要和基础安装面上的预开孔位置完全匹配,避免出现孔位错位无法锁附的情况,翼板的外伸长度也要满足安装空间的要求,不会和周边的其他零部件产生位置冲突。从受力特性来看,这种一体折弯的U型支架抗侧向载荷的能力较强,垂直方向的承载能力和板材厚度、折弯圆角大小直接相关,常规1.5-2mm厚度的冷轧钢板材质,就可以满足多数小型元器件、轻型部件的固定承载需求,如果需要承载更重的部件,可以适当增加板材厚度,或者在U型槽的立面增加加强压筋,进一步提升结构的刚性,

  减少受力后的形变。在表面处理方面,这类支架通常会采用镀锌或者喷塑的工艺,提升防锈耐腐蚀能力,适配车间多尘、轻微潮湿的工作环境,延长部件的使用寿命。设计这类钣金支架的时候,还要注意安装孔的孔径要比选用的螺丝直径大0.5-1mm,抵消加工过程中产生的孔位误差,降低现场装配的难度,同时翼板的边缘要做去毛刺处理,避免安装作业时划伤操作人员,所有折弯边的方向也要结合实际安装的操作空间设计,保证锁附螺丝的时候工具能够顺利到达操作位置,不会被支架自身的结构挡住操作空间。
