低抓斗式卡通杰克趣味机械摆件结构

　　这款低抓斗造型的杰克结构件，最初的设计定位是面向桌面创意摆件、拼装玩具以及小型互动装置的功能组件，在潮玩手办结构设计、科普教具开发、桌面解压装置定制领域都有适配空间。从实际使用场景来看，这类结构既可以作为独立的拼装玩具核心部件，让爱好者通过组装了解简单的立式支撑与卡扣配合逻辑，也可以嵌入到小型创意展示装置中，作为弹出式互动结构的承载主体，甚至能适配部分文创产品的机械互动模块，替代传统的纯塑料静态摆件，增加可动把玩的属性。

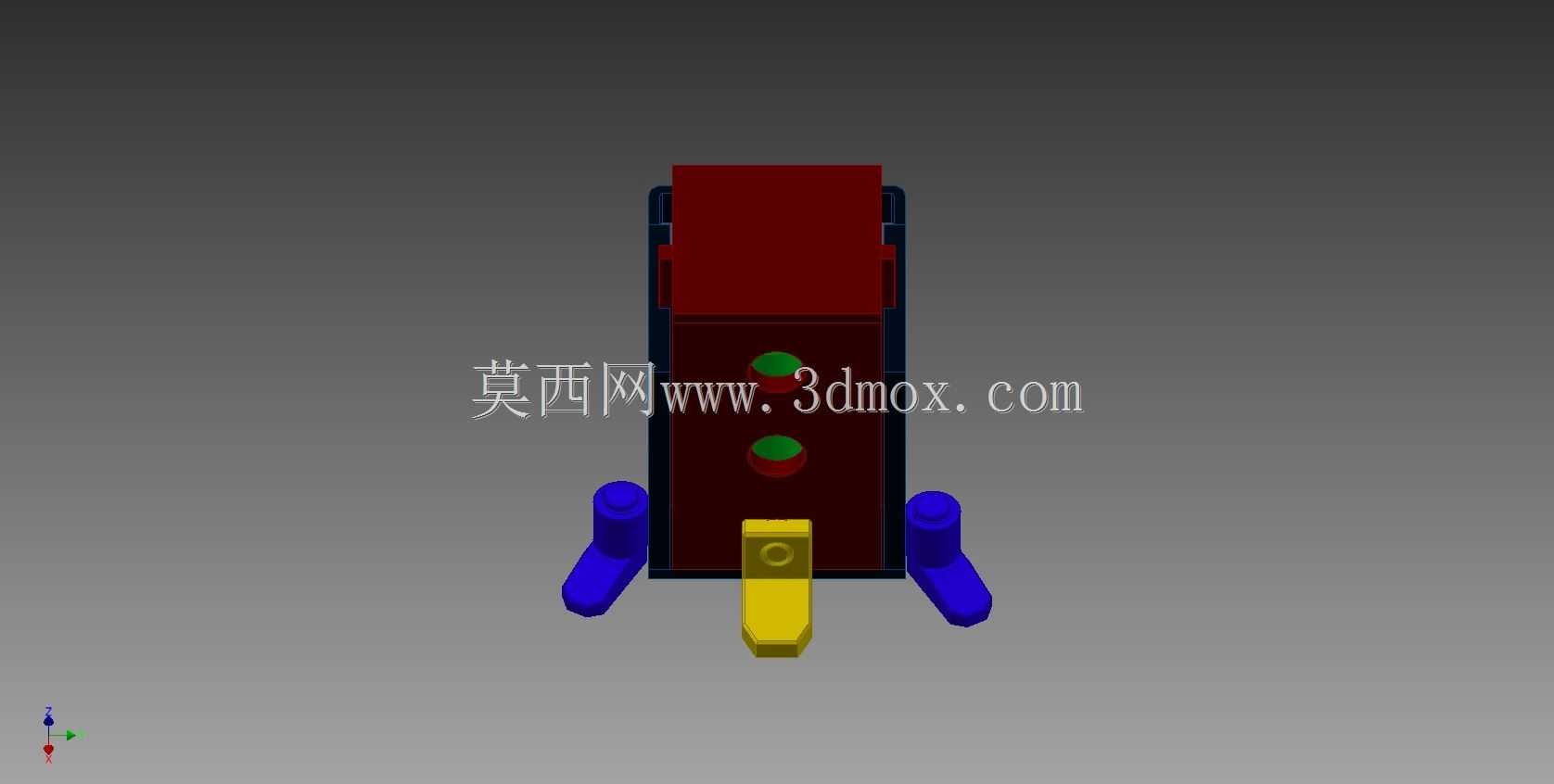

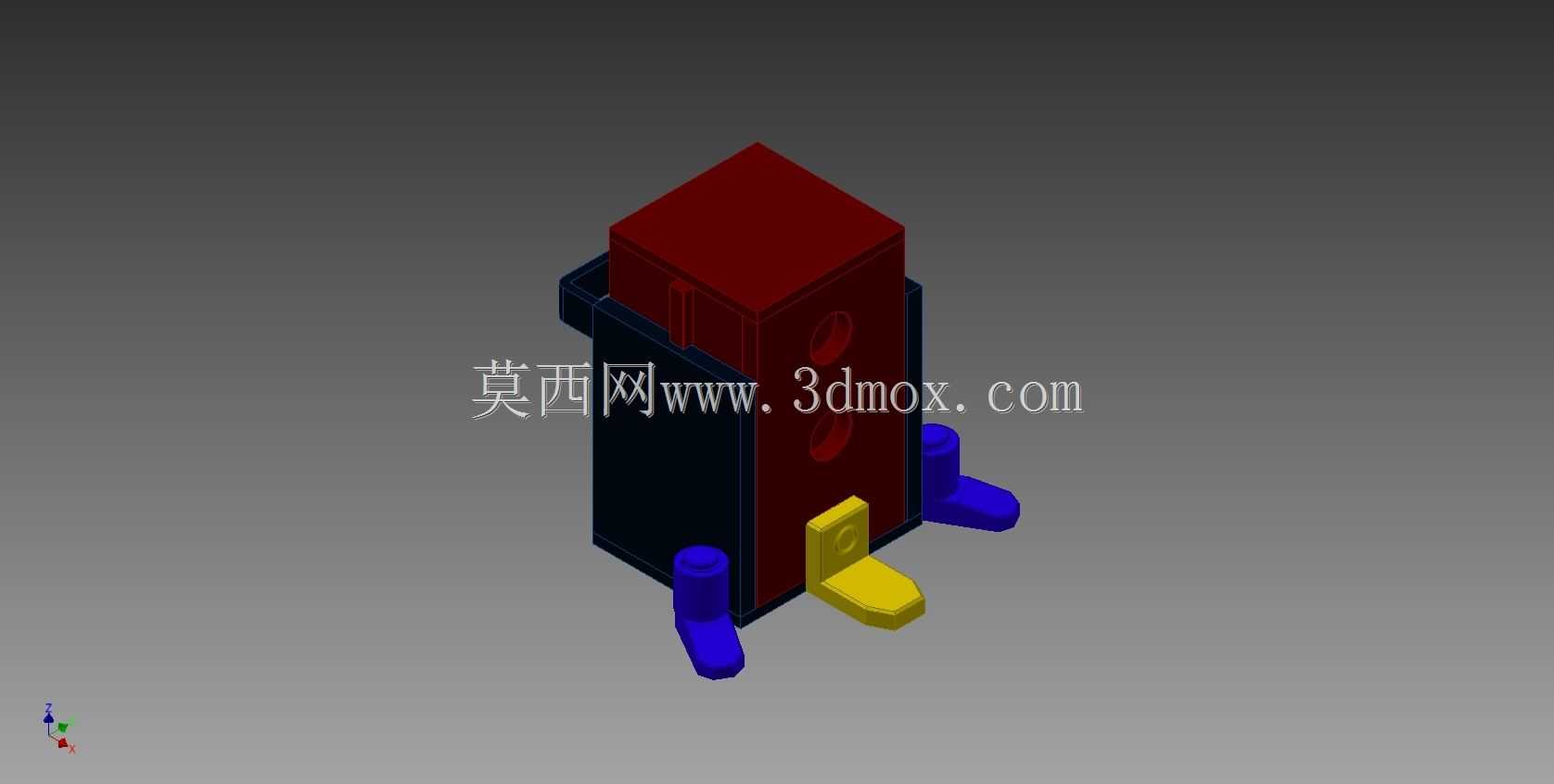

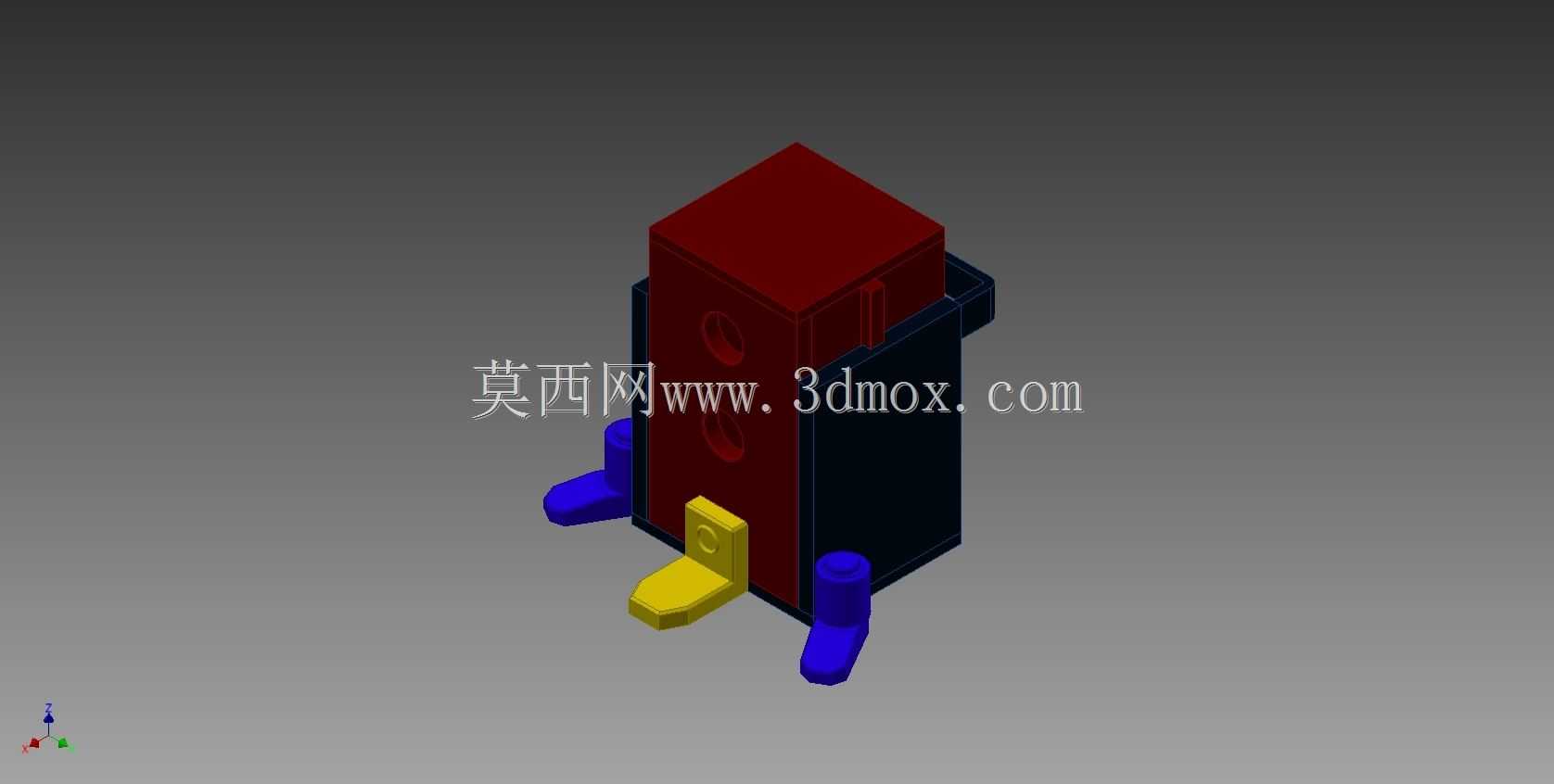

　　从功能特性上拆解，主体立式腔体采用矩形截面设计，腔体壁厚做了均匀化处理，避免注塑成型时出现缩痕，同时腔体两侧预留的支撑脚安装位采用过盈配合卡槽，不需要额外紧固件就能完成蓝色支撑脚的固定，安装时只需要将支撑脚的定位柱对准腔体底部的卡槽压入即可，配合间隙控制在0.1mm以内，既保证装配后的牢固度，也不会出现压装开裂的问题。前部黄色的低抓斗结构是整个部件的核心互动区域，抓斗与腔体之间采用隐藏式转轴连接，转轴孔位做了倒角处理，装配时可以顺畅压入转轴销，转动阻尼通过转轴与孔位的配合公差控制，不需要额外添加阻尼脂就能实现适中的转动手感，既不会出现松垮下垂的问题，也不会因为阻尼过大导致把玩时卡滞。

　　设计思路上没有采用复杂的曲面造型，整体以规整的矩形块面为基础，只在边角位置做了R1.5的圆角过渡，一方面是降低模具加工的难度，减少CNC加工时的清角工序，另一方面也让整体造型更偏向复古铁皮玩具的质感，契合低抓斗杰克的复古卡通定位。支撑脚的造型做了仿生的短粗柱状设计，底部做了1mm的平面切边，保证整个结构放置在平面上时的稳定性，三个支撑点（两侧蓝色支撑脚+前部黄色抓斗底部）形成稳定的三角支撑面，即使抓斗处于抬起状态，整体重心也落在支撑面范围内，不会出现倾倒的问题。

　　外形尺寸方面，主体腔体的高度控制在85mm，宽度38mm，深度32mm，属于单手可握持的尺寸范畴，安装边界上，两侧支撑脚向外延伸的最大宽度为52mm，抓斗向前伸出的最大距离为18mm，整体占用的桌面投影面积不超过60mm*50mm，不会占用过多桌面空间。腔体背部预留的卡扣位可以适配标准的按压弹出机构，只需要将弹出机构的固定端与腔体背部的卡槽卡接，就能实现按压后杰克主体弹出的经典玩具功能，不需要对主体结构做二次修改。

　　结构细节上，所有的配合面都做了拔模斜度处理，拔模角度控制在1.5度，满足注塑生产的脱模要求，不同颜色的部件采用分件设计，红色主体腔体、蓝色支撑脚、黄色抓斗分别为独立零件，不需要后续的喷涂上色工序，装配后就能实现分色效果，降低生产环节的成本。零件的壁厚统一控制在2mm，加强筋的厚度为1.2mm，避免壁厚差异过大导致的成型缺陷，同时在腔体内部的转轴安装位做了局部加厚处理，保证转轴位置的结构强度，经过多次转动测试也不会出现开裂的问题。

　　从建模逻辑来看，整个结构采用自底向上的装配建模方式，先绘制单个零件的草图，通过拉伸、倒角、切除等基础特征完成零件建模，再在装配环境下通过配合关系完成整体装配，所有的配合都采用重合、同轴心等标准配合，没有多余的冗余约束，后续如果需要调整尺寸参数，只需要修改对应零件的草图尺寸就能完成整体更新，方便后续衍生不同尺寸规格的版本，适配不同的产品需求。比如针对迷你钥匙扣场景，可以将整体尺寸等比例缩小到原尺寸的40%，只需要调整转轴的配合公差，就能保证缩小后的结构依然具备顺畅的转动功能；针对大型展示装置场景，也可以等比例放大尺寸，将壁厚参数对应调整，适配3D打印或者钣金加工的工艺要求。
