林区原木运输雷诺牵引挂车结构设计

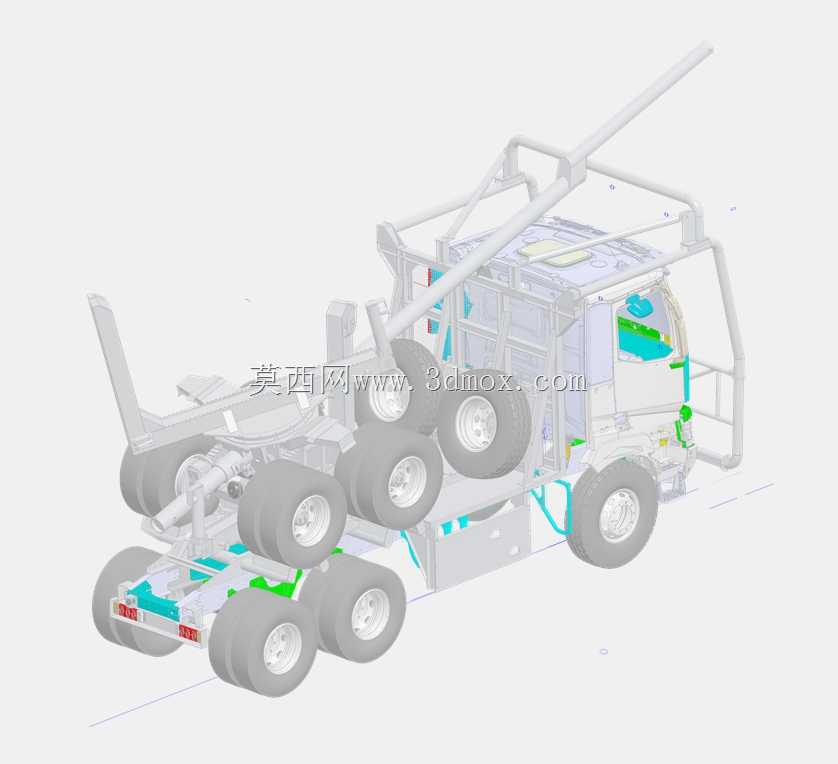

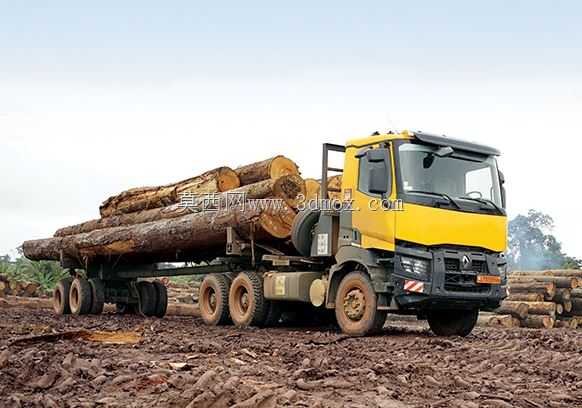

　　这套三维结构完整还原了林区原木转运场景下使用的雷诺牵引原木运输挂车，建模过程中优先参考了东南亚、东北林区非铺装路面作业的实际工况，没有套用通用公路货运挂车的参数逻辑。先从作业场景倒推设计边界：林区作业面多为压实度不足的泥土地、采伐迹地，路面起伏大、存在树根与伐桩凸起，雨季时路面附着系数仅为硬化路面的三分之一，因此整车的通过性参数优先于高速行驶的气动性能，牵引车头的接近角、离去角都做了针对性加大，前保险杠下缘离地高度比公路版雷诺重卡抬高了120mm，避免在凹凸路面托卡损坏散热总成与转向拉杆。挂车部分采用多轴重载布局，每侧设置三组双胎承重结构，单轮额定载荷匹配林区重载时的轴荷分配——原木运输属于典型的集中载荷工况，

　　整根原木的重量会通过垫木集中作用在挂车纵梁的几个接触点，而非普通货运的均布载荷，因此纵梁没有采用普通挂车的等截面槽钢结构，而是在原木承载段做了双层腹板加强，横梁间距缩小到普通货运挂车的60%，避免长期重载下纵梁出现局部屈曲变形。牵引连接部分没有使用普通公路挂车的50号牵引销，而是匹配了大摆角的牵引座，允许挂车与车头之间的左右摆角达到45度，适配林区狭窄弯道的转向需求，同时在牵引座上方加装了横向减震胶块，缓冲非铺装路面行驶时挂车对车头底盘的纵向冲击，保护变速箱与牵引机构的连接螺栓。原木固定结构采用了可调节的立式挡桩与铰链式抱臂组合，挡桩上预留了多组绑带挂孔，可以根据单趟运输原木的直径、总方量调整挡桩的横向间距，抱臂采用液压驱动，

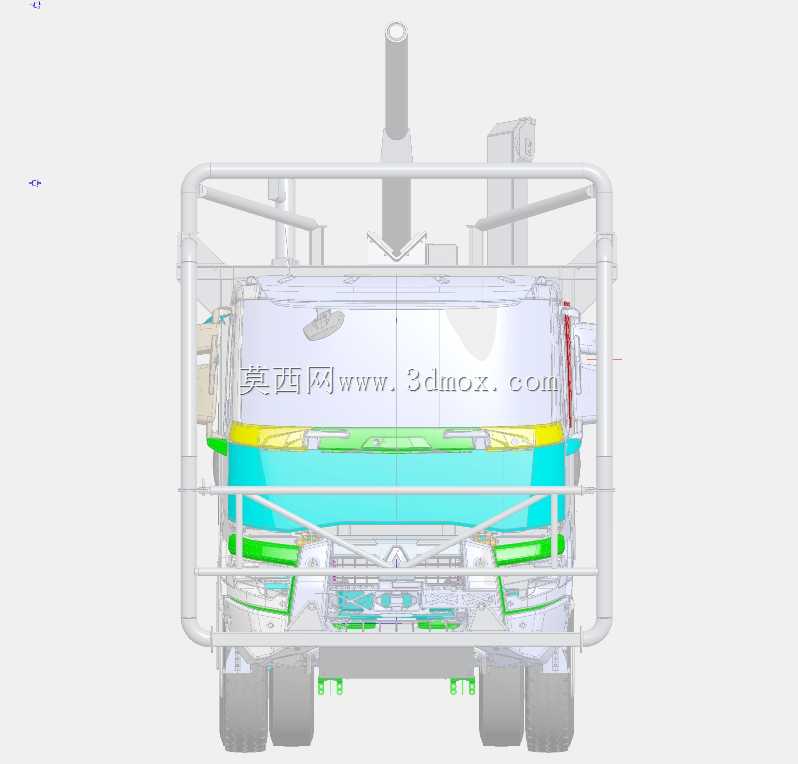

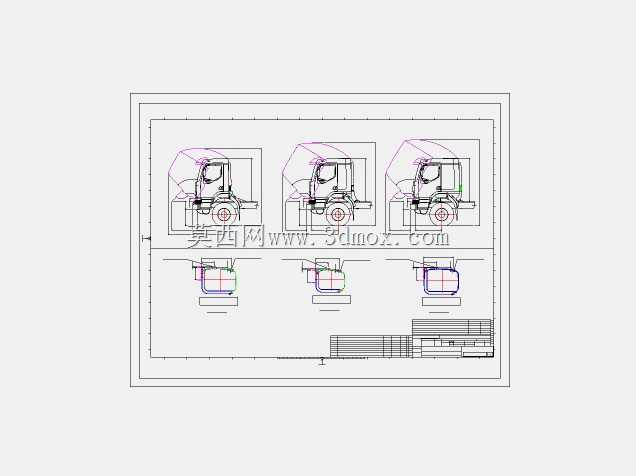

　　作业时不需要人工攀爬捆扎，驾驶员在驾驶室内即可完成原木的锁紧固定，降低林区作业的安全风险——传统人工捆扎需要在堆满原木的货台行走，雨天湿滑时极易发生坠落事故。车轮部分的建模还原了深花纹越野载重轮胎的胎面结构，胎块高度比公路轮胎高出25mm，能够在泥泞路面嵌入土层获得足够抓地力，轮辋采用重载型多螺栓固定结构，匹配轮边减速桥的大扭矩输出，避免在陡坡起步时出现轮辋打滑变形。车头部分的驾驶室采用短舱设计，在保证驾驶员操作空间的前提下尽可能缩短整车长度，因为林区集材道的转弯半径普遍偏小，过长的驾驶室会导致整车转弯通道宽度过大，无法进入部分狭窄采伐作业面；驾驶室下方的底盘部分加装了钢制防护板，覆盖油底壳、转向机、燃油箱等关键部件，

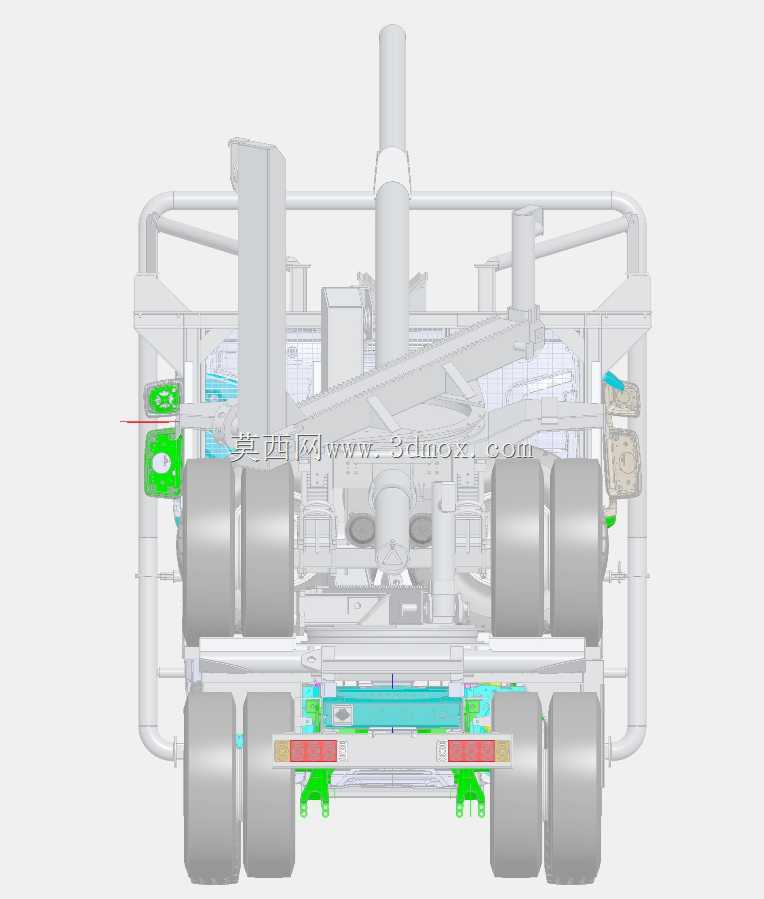

　　防止行驶中被飞溅的石块、路面凸起的树根撞坏部件。挂车的尾部设置了可翻转的爬梯结构，方便作业人员上下货台检查绑带固定情况，同时尾部的挡桩可以放倒，在装卸超长原木时能够延伸承载长度，适配12米以上长材的运输需求。建模过程中对所有运动部件都做了干涉检查：转向轮转到最大角度时与翼子板、直拉杆之间预留了足够的跳动间隙，悬挂系统在最大压缩行程时轮胎不会摩擦货台底板，牵引座摆到最大角度时挂车的气路管线、液压油管不会与车头大梁发生剐蹭。整套模型的装配逻辑完全按照实车的装配流程搭建，从底盘车架、悬挂桥组、动力总成到驾驶室、上装挡桩、液压系统的层级关系清晰，没有出现零件层级混乱、约束错误的问题，结构工程师可以直接参考这套模型的载荷分布逻辑，调整不同载重吨位、不同作业场景下的原木运输挂车结构参数，也可以用于林区作业设备的选型匹配演示，验证不同路面条件下的整车通过性与载荷合理性。
