20英尺集装箱自卸载货半挂运输装置

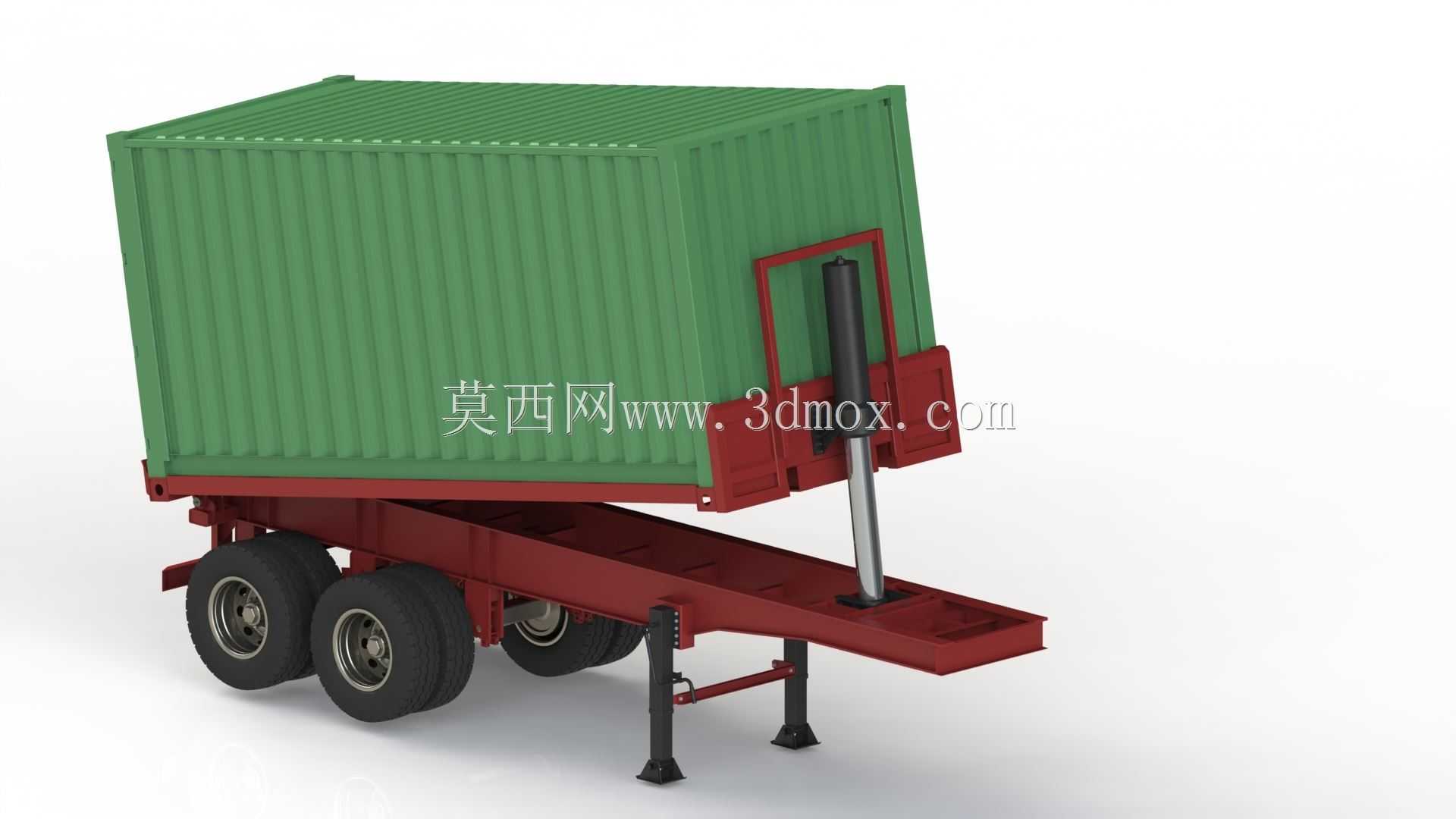

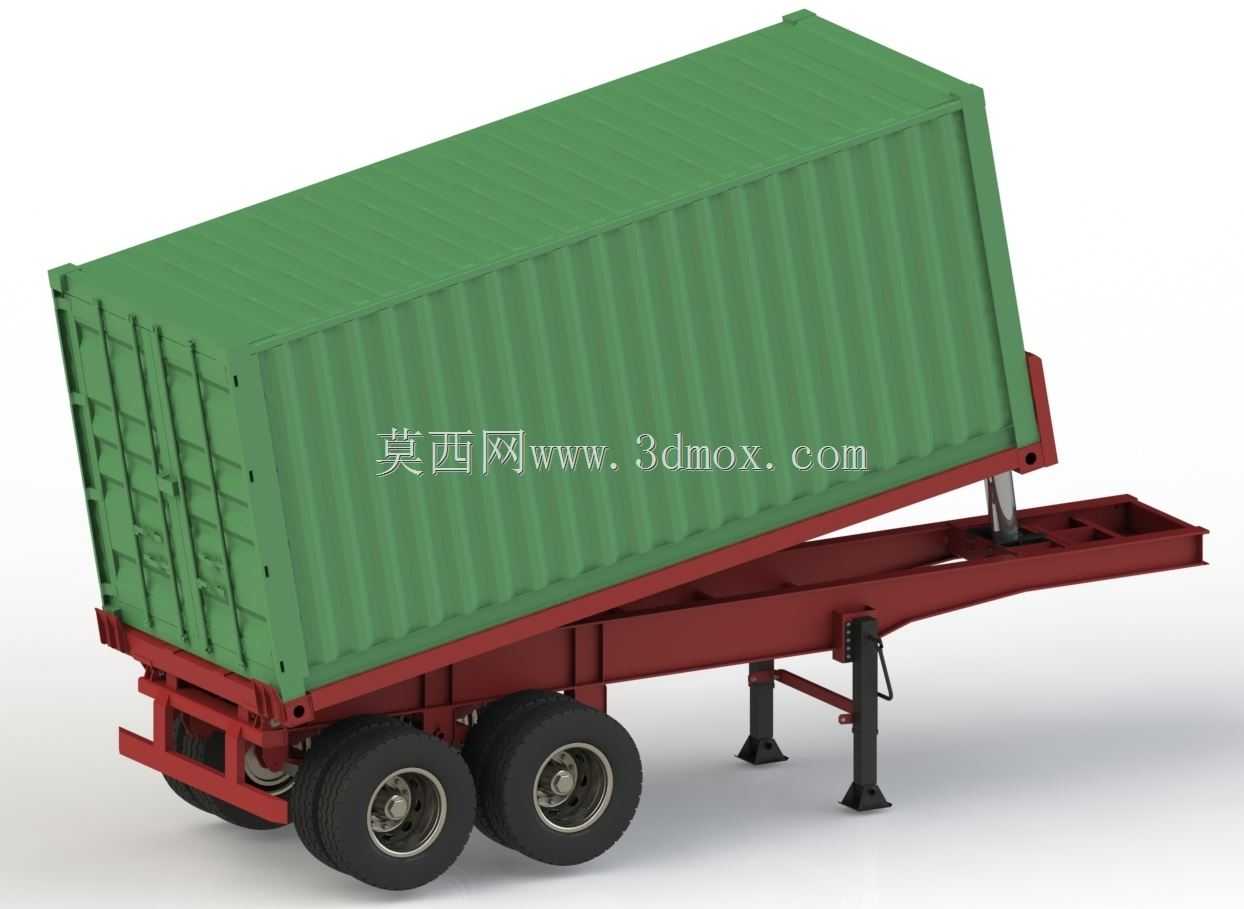

　　在港口短驳、内陆堆场倒运、工矿企业散改集运输场景里，这类适配20英尺标准集装箱的自卸半挂，解决了标准集装箱无法自主卸货、依赖额外吊装或翻转设备的痛点，尤其适合散货、矿料、建筑废弃物等采用集装箱整箱运输的工况，省去了场地内额外配置翻转机的成本，也能适配没有大型吊装设备的中小型货场装卸需求。从结构设计逻辑来看，整套装置的核心是在常规骨架半挂的基础上，集成了后翻式液压举升系统，举升油缸布置在车架前部靠近牵引销的位置，举升时箱体绕车架后端的铰接点转动，当举升角度达到物料安息角以上时，箱内货物即可从后端箱门处自动卸出，整个卸货过程不需要额外辅助人员开箱挂钩，驾驶员在驾驶室内即可完成操作，大幅缩短单箱卸货的作业周期。

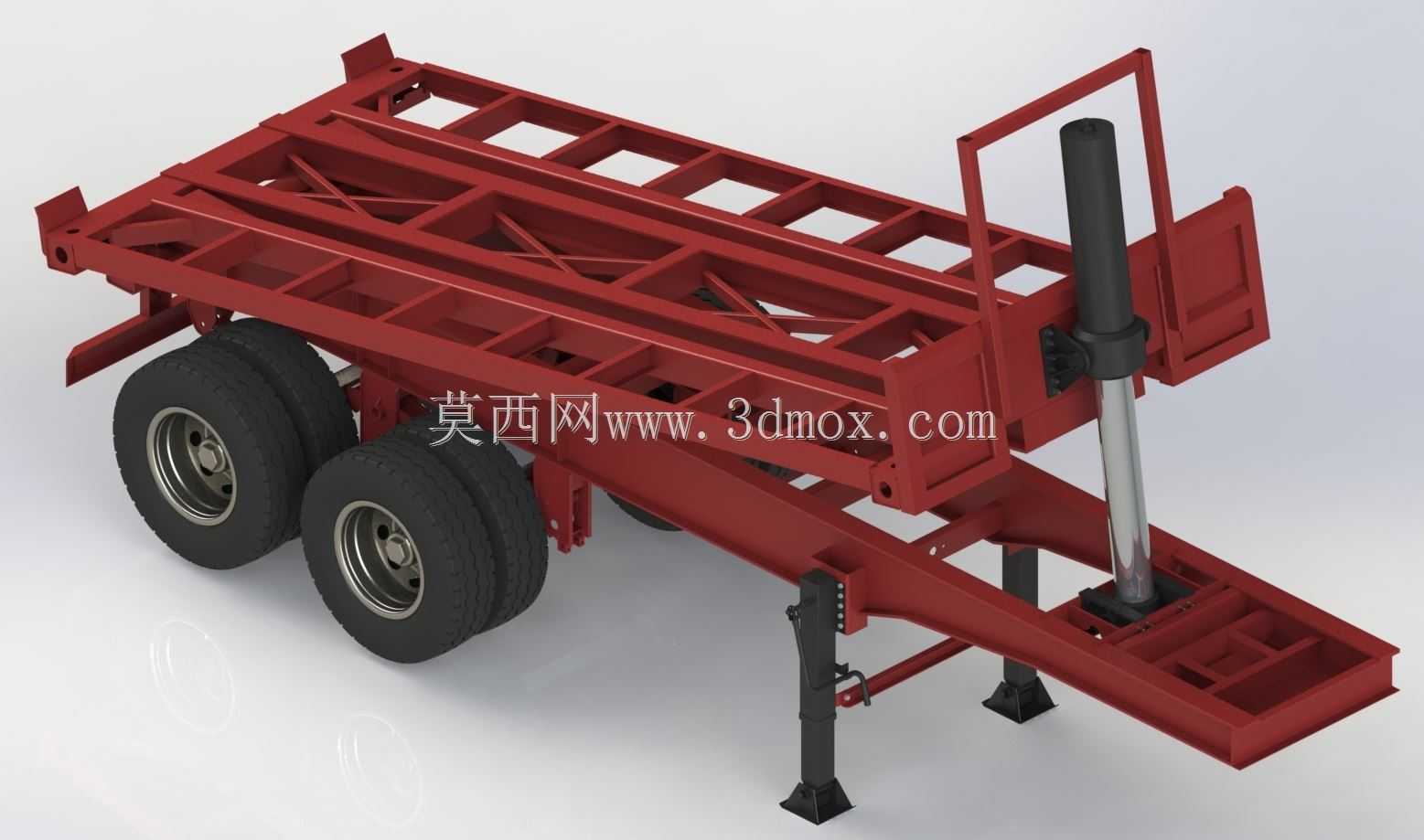

　　车架部分采用高强度钢焊接的阶梯式骨架结构，牵引销位置的高度匹配常规货运牵引车的鞍座高度，保证连接后整车的通过性符合公路货运的限高要求，车架两侧布置了双联轴重载轮胎组，单轴载荷满足公路货运的轴荷限值，支腿结构布置在车架中部靠前位置，在与牵引车脱开停靠时，能够承载前部车架以及满载集装箱的载荷，避免车架前倾失稳。集装箱的固定结构采用标准集装箱角件锁具，四个角位的锁头完全适配20英尺标准集装箱的角件尺寸，锁止后不会出现箱体移位的问题，同时在举升过程中，前端的限位结构会卡住集装箱前端下角件，避免举升时箱体向后滑脱。液压系统的选型匹配了满载20英尺集装箱的总载荷，油缸的行程设计满足最大举升角度不小于45度，能够覆盖煤炭、砂石、

　　粮食等常见散货的安息角要求，保证卸货时箱内无残留余料。设计过程中需要重点校核举升工况下的车架强度，尤其是油缸安装座、后端铰接点、角件锁座这几个应力集中位置，需要通过有限元分析验证满载举升时的应力分布，避免出现结构开裂或者变形的问题；同时要校核举升过程中的整车稳定性，确定最大举升角度时的整车重心位置，避免卸货时发生侧翻或者后倾的风险。外形尺寸上，整车长度完全适配20英尺集装箱的外廓尺寸，宽度符合货运车辆的外廓限值，空载状态下的车架高度满足常规道路的通行要求，安装边界上，牵引销的规格、气路连接接口、电路连接接口都和常规货运牵引车通用，不需要对牵引车进行额外改装即可直接投入使用，后部的挡泥板、制动系统、

　　照明信号装置都符合道路运输车辆的相关规范，既可以在场内短驳作业，也可以合规上路进行中短途运输。和常规平板自卸半挂相比，这种结构直接承载标准集装箱，不需要额外改装货箱，运输过程中全程采用封闭集装箱，不会出现撒漏问题，满足环保运输的要求，卸货时不需要额外吊装设备，对于点对点的散货集装箱运输场景，能够大幅提升周转效率，降低全链路的物流成本。在实际建模过程中，需要重点还原车架的梁体截面、液压油缸的安装角度、支腿的伸缩结构、轮胎的悬挂连接形式，以及集装箱角件和锁具的配合关系，保证模型的装配关系和实际产品完全一致，能够用于后续的结构仿真、装配校验以及方案展示使用。
