PT工位物料转运移栽设备结构设计

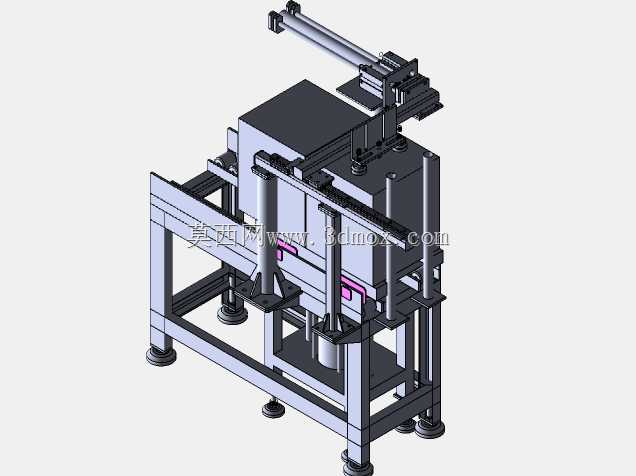

　　在离散制造的产线布局中，不同工序工位间的工件转运一直是影响产线节拍的关键环节，这款PT转运移栽设备，正是针对产线内工序间短距离物料转运需求开发的专用设备，主要适配加工工位间的工件自动移载，替代人工完成重料或者高精度定位要求的工件转运作业，避免人工搬运带来的定位偏差、工件磕碰以及作业安全风险。从实际应用场景来看，这类设备多布置在产线相邻工序的衔接位置，比如机加工工序与检测工序之间、装配工位与下料工位之间，承接上游工位完成加工的工件，按照设定的路径将工件平稳转移到下游工位的定位工装上，整个转运过程不需要人工干预，能够匹配产线的连续作业节拍。设备的整体结构采用方通焊接机架作为承载主体，底部配置可调脚杯，

　　安装时可以通过调整脚杯高度来校准机架的水平度，抵消地面不平整带来的安装误差，保证上层移载机构的运行平面度，避免因为机架倾斜导致移载过程出现卡滞或者定位偏移。机架上层布置的是横向移载模组，采用线性导轨作为导向支撑，配合传动组件实现移载滑台的水平方向往复运动，滑台上搭载的取料机构可以根据工件的形态适配不同的夹持或者承托结构，本次设计中针对PT类工件的外形特征，采用了定位承托加辅助压紧的结构，取料时先通过定位销对准工件上的工艺孔完成初定位，再通过承托板托住工件的底部承载面，辅助压紧件轻压工件上部避免移载过程中工件出现窜动，整个取料动作的行程都经过限位校核，不会和上下游工位的工装产生干涉。设备的竖向升降结构布置在移载滑台下方，

　　采用导向轴配合直线轴承做竖向导向，驱动部分采用气缸提供升降动力，升降行程根据上下游工位的高度差做了匹配设计，保证取料时能够顺利伸入工件下方的预留空间，放料时能够平稳将工件放置到下游工装的定位面上，不会出现硬碰撞损伤工件定位面的情况。从安装边界来看，设备的整体占地尺寸适配常规产线的工位间距，机架的宽度控制在1.2米以内，长度方向根据移载行程设计为1.8米，整体高度不超过2.2米，不会占用过多的产线空间，也不会和车间顶部的管线、起重设备产生干涉；设备的安装不需要做特殊的地基处理，只要地面平整度满足常规工业厂房的地面要求，通过底部脚杯调平之后就可以投入使用，后期如果产线调整工位布局，也可以通过叉车整体转运移位，不需要做大规模的拆装作业。

　　设计过程中针对移载过程的平稳性做了专项优化，横向移载的速度设置了多段速控制，启动和停止阶段采用缓速加减速，避免速度突变带来的工件惯性移位，导轨的选型经过载荷校核，能够承受工件加上移载组件的总重量，长期运行也不会出现导轨变形或者磨损过快的问题；机架的焊接结构做了去应力处理，焊接完成后经过时效处理再进行机加工，保证机架的长期稳定性，不会因为焊接应力释放导致机架变形，影响移载精度。气路部分的管线采用拖链收纳，所有气管都沿着拖链内部排布，避免移载过程中管线被拉扯或者和其他部件产生摩擦，延长气路元件的使用寿命；设备的所有运动部件都预留了维护空间，日常点检时可以很方便的检查导轨润滑情况、气缸运行状态，不需要拆解大量结构件就可以完成常规维护作业。在实际选型适配的时候，使用者可以根据自身产线的工件重量、转运行程、工位高度差来调整对应部件的参数，比如工件重量更大的场景可以更换更大规格的导轨和驱动元件，行程更长的场景可以调整横向模组的长度，不需要对整体机架结构做大规模改动，具备不错的适配性。整个设备的结构设计没有采用冗余的复杂结构，所有部件都是为了实现稳定的工位转运功能，结构紧凑，维护方便，能够很好的融入现有产线的自动化改造场景，帮助产线提升工序衔接的自动化水平，减少人工搬运的作业强度，降低因为人工操作带来的质量风险。
