砖坯干燥工序自动铺放作业设备结构设计

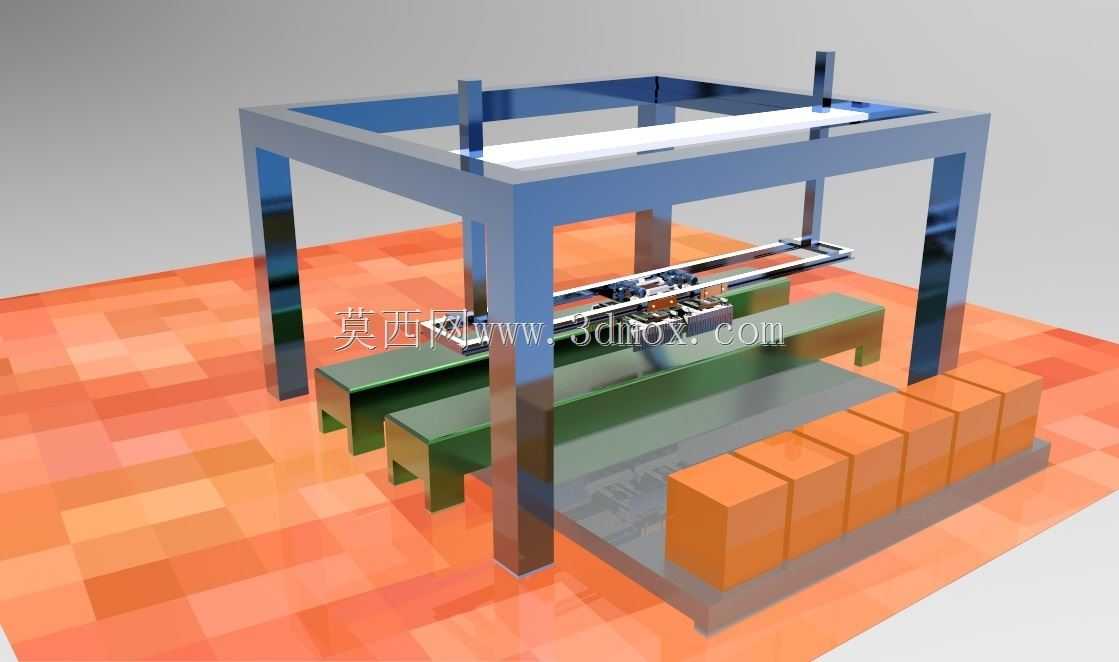

　　在墙材、烧结砖生产的制坯工段，干燥窑出料端的干砖转运排布一直是衔接后续烧成、码垛工序的关键节点，传统人工作业不仅劳动强度大，人工排布的砖间距一致性差，还容易在搬运过程中磕碰干燥后脆性提升的砖坯边角，造成残次品率上升，这套自动铺干砖设备正是针对该场景的痛点完成的结构设计。从整体布局来看，设备采用四柱式方管焊接框架作为主体承载结构，框架的立柱与横梁均采用标准矩形型钢拼接，安装时需保证框架整体的水平度偏差不超过1.5mm/m，避免后续横向移动机构运行时出现卡滞、偏移问题，框架的安装边界需要匹配干燥窑出料输送线的宽度，预留两侧检修通道的前提下，整体占地宽度适配常规1.2m幅宽的砖坯输送线，长度方向覆盖出料接料、砖组整理、排布铺放三个工位，

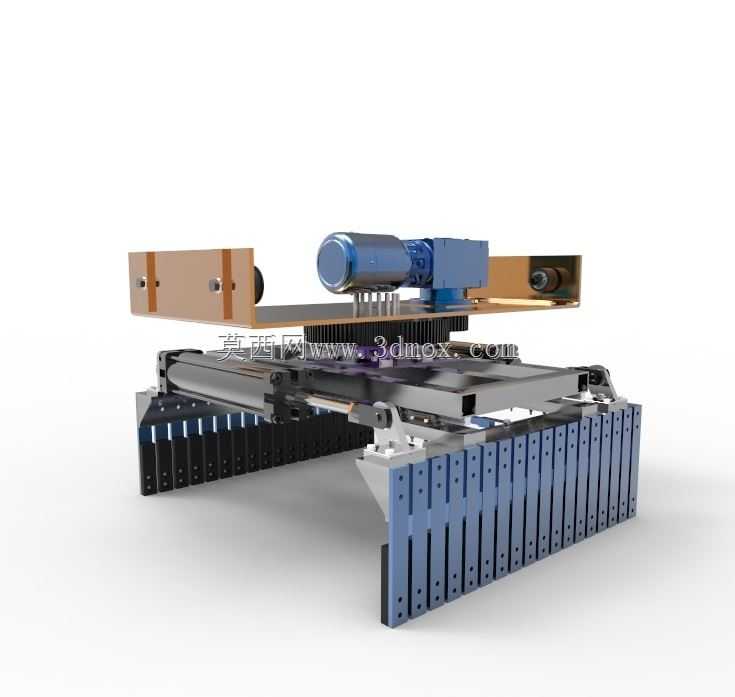

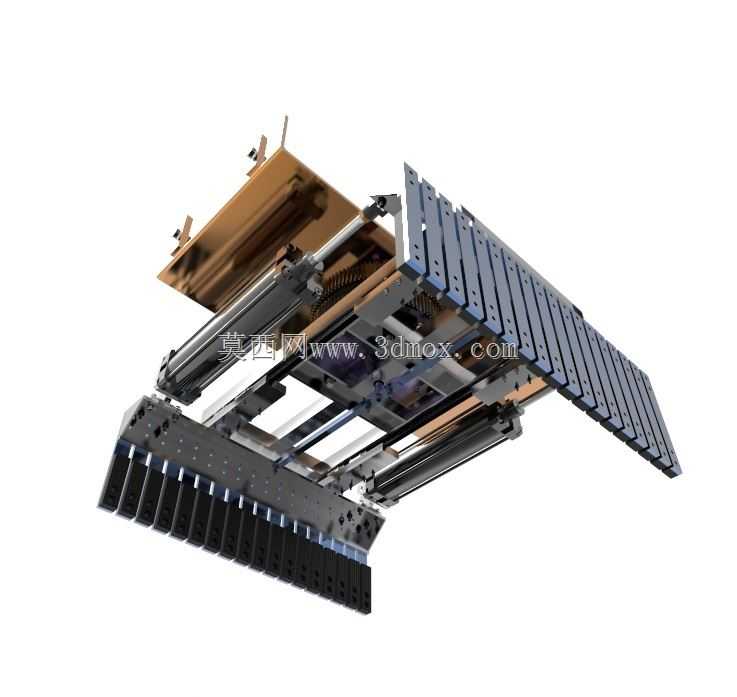

　　总长度控制在3.2m以内，可直接对接现有砖厂的干燥线出料端，不需要对原有输送线做大规模改造。设备的核心执行机构采用龙门式横向移动模组，模组搭载可调整间距的夹取单元，夹取端采用柔性接触块，接触块表面包覆防滑耐磨的橡胶材质，夹取力度可通过配套的调压组件调整，避免夹取干燥后低强度砖坯时出现碎裂问题；夹取单元的排布间距可根据后续码垛要求的砖隙做调整，适配不同规格的实心砖、多孔砖干坯铺放要求。接料工位设置有定位挡块，当干燥后的干砖随输送线进入设备作业范围后，定位挡块升起对砖组做初定位，保证每次夹取的砖组位置偏差控制在±5mm以内，减少后续铺放的位置误差。铺放工位设置有可同步输送的承托平台，平台表面铺设有防滑的聚氨酯垫层，

　　避免砖坯落位时出现滑移，平台的输送速度可与夹取机构的移动速度做联动匹配，保证每一排砖的铺放间隙均匀一致，不会出现叠砖、间隙过大或过小的问题。设计过程中特意将驱动组件、传动导轨都布置在框架上部的横梁区域，远离下部的砖坯作业区，避免砖坯表面掉落的干碎屑落到导轨、传动带表面造成部件磨损，延长设备的维护周期；所有线缆均采用拖链收纳规整，沿横梁侧边布置，不会在设备运行过程中出现线缆剐蹭砖坯的问题。设备的下部支撑腿设置有可调脚杯，可根据现场地面的平整度调整设备整体高度，让设备的接料面与干燥窑出料输送线的上表面保持齐平，高度调节范围在±50mm，适配不同厂家的输送线安装高度差。从作业逻辑来看，整套设备不需要人工持续值守，

　　干燥后的干砖从窑内输出后即可自动完成定位、夹取、整齐排布铺放的全流程，铺放完成的砖组可直接进入下一道码垛或入窑工序，相比人工作业，砖坯排布的整齐度可提升90%以上，残次品率能控制在0.2%以内，同时大幅降低岗位的人工劳动强度，适配中小规模砖厂干燥线的自动化升级需求。在结构细节处理上，所有与砖坯接触的部件都做了倒角处理，没有尖锐棱角，避免刮蹭砖坯表面；框架的焊接位置都做了打磨除锈后喷涂防锈漆，适配砖厂生产区域多粉尘、湿度略高的作业环境，减少结构件的锈蚀速度；导轨选用密封型直线导轨，自带防尘刮片，可阻挡大部分粉尘进入导轨内部，保证移动机构长期运行的顺畅性。
