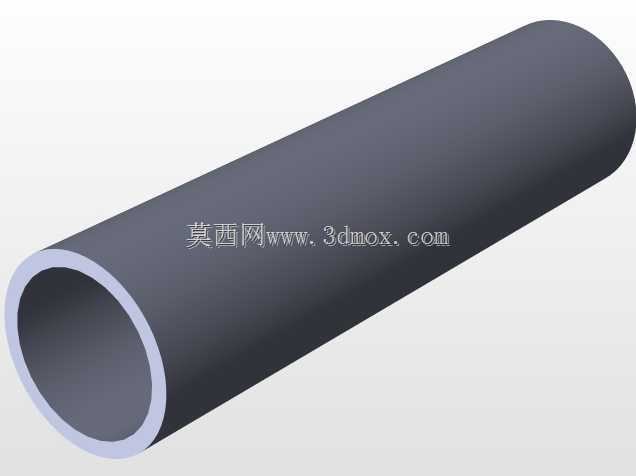

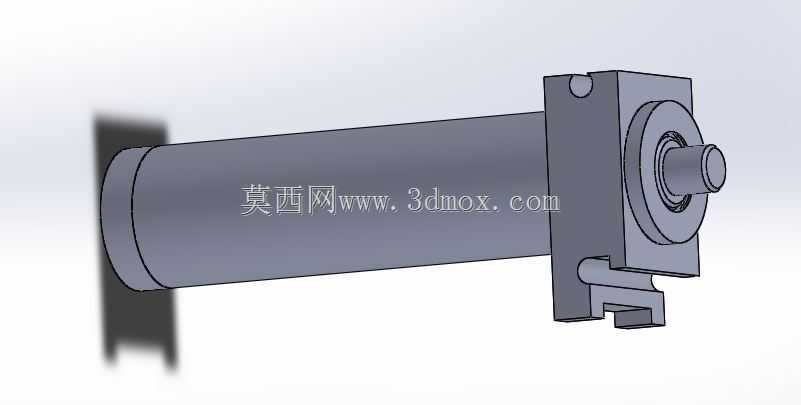

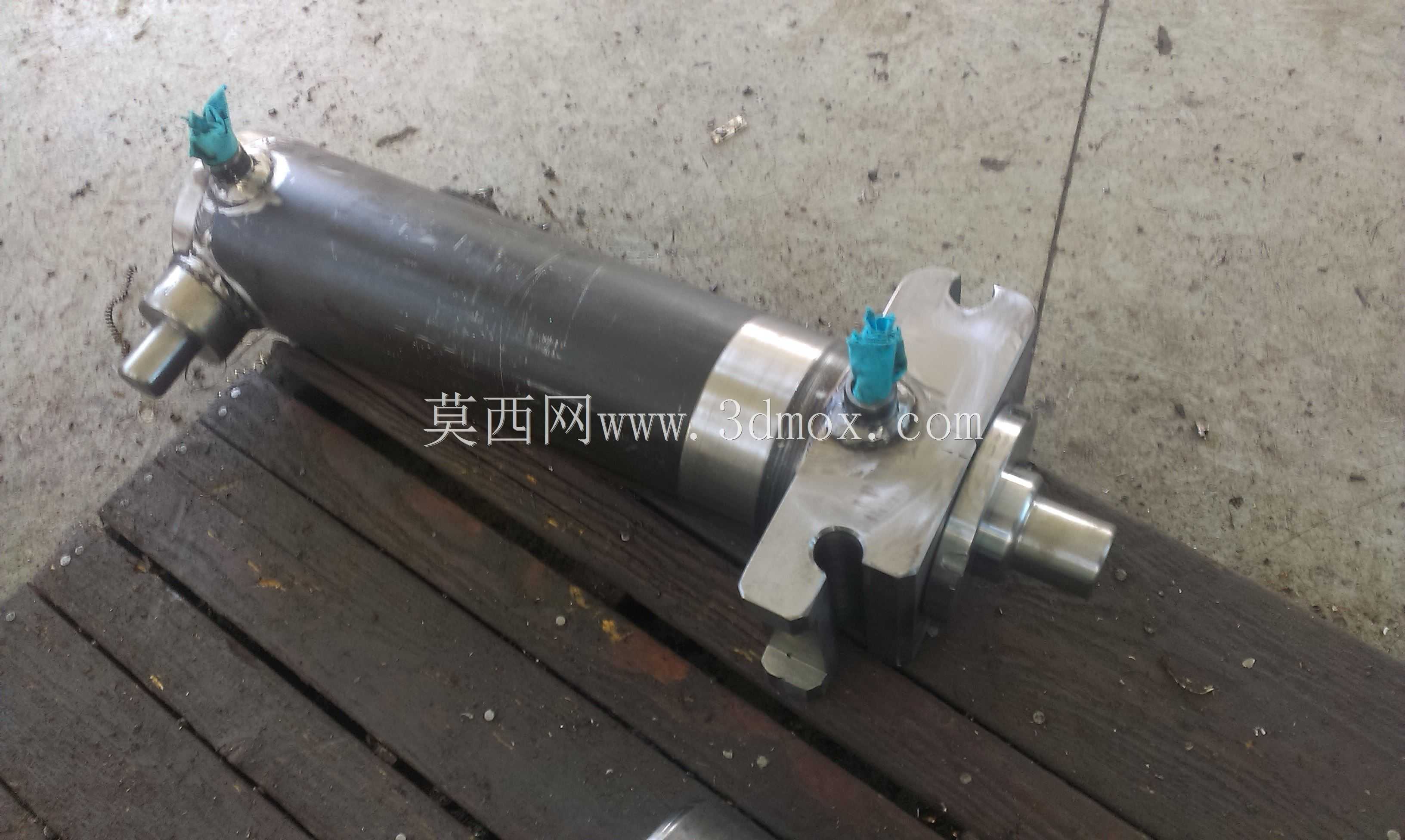

这类颚式液压缸常见于需要直线往复驱动同时附带安装定位需求的工业设备场景,在冶金工装的工件夹紧工位、林业机械的抱夹执行端、小型起重设备的锁止机构中都能见到同结构产品的应用,它依靠液压油的压力能转换为活塞杆的直线机械能,相比同行程的气缸能提供数倍的输出推力,且运行平稳,可在带负载的工况下实现稳定的启停与位置保持,不会出现气动元件常见的爬行、冲击问题。从结构设计来看,这款缸体采用整体式圆柱筒体加工,缸筒外壁做了防锈氧化处理,两端的油口设置了快插式防护接头,蓝色的防护帽可以在管路未连接时阻挡灰尘、铁屑进入油道,避免装配后出现阀芯卡滞、缸筒内壁拉伤的故障。缸体的安装端采用了带定位缺口的法兰式结构,不同于常规的圆形法兰,
这款安装法兰预留了两个对称的卡接缺口,安装时不需要完全拧下固定螺栓,只需将法兰缺口对准螺栓头部推入后旋转小角度即可完成预定位,再拧紧螺母就能完成固定,这种设计在需要频繁拆装维护的工位上能大幅降低装配工时,尤其是在设备内部操作空间狭窄、无法长时间伸手操作螺栓的场景下,这种快装结构的优势十分明显。活塞杆端采用了硬质镀铬处理,表面粗糙度控制在Ra0.8以下,配合缸盖内的组合式密封圈,既能保证高压下的油液密封性能,又能降低活塞杆往复运动时的摩擦阻力,延长密封件的使用寿命。在实际选型应用中,需要重点关注这款液压缸的安装边界尺寸:缸筒的外径决定了安装座的开孔尺寸,两端铰接轴的同轴度公差需要控制在0.02mm以内,否则安装后会出现别劲问题,

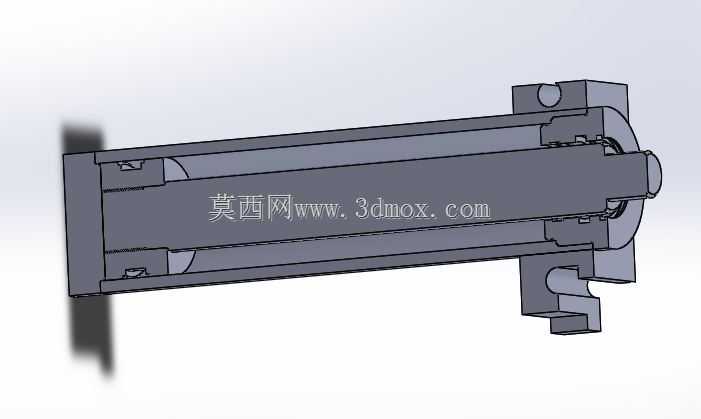

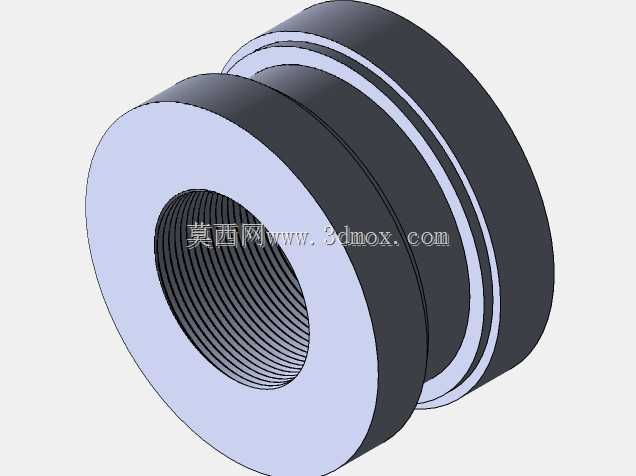

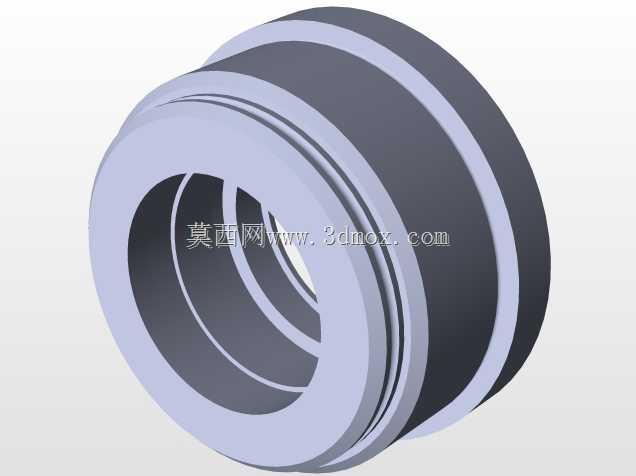

导致活塞杆运行阻力增大、密封件偏磨漏油;活塞杆的伸出长度要匹配执行机构的行程需求,预留足够的余量避免活塞运行到缸筒端点时出现机械碰撞。设计这款三维结构时,首先要根据需求的输出推力确定缸筒内径与系统工作压力的匹配关系,再根据安装空间的限制调整缸体总长与法兰的安装位置,油口的朝向需要结合设备管路的排布方向设置,避免安装后出现管路弯折、干涉相邻部件的问题。缸体内部的活塞与活塞杆采用螺纹连接加止动销的防松结构,避免长期往复运动时螺纹松脱导致的部件失效,缸盖与缸筒的连接采用卡环式结构,相比法兰端盖能缩小缸体的径向尺寸,更适合安装空间紧凑的工况。在颚式夹紧的应用场景中,这类液压缸通常会搭配铰支座使用,缸体尾部的铰接轴可以在一定角度内摆动,
补偿执行端运动时的角度偏差,避免活塞杆承受径向力,要知道液压缸的活塞杆最忌讳承受径向载荷,一旦径向力超出设计阈值,会很快导致导向套磨损、密封失效,出现漏油、活塞杆变形的问题,所以在配套结构设计时,必须保证负载的作用力方向与活塞杆轴线重合,铰接结构的间隙也要控制在合理范围,避免运行时出现过大的晃动。这款结构的油道采用内置式设计,没有外露的油管,整体外观更简洁,也避免了外置油管被外物磕碰损坏的风险,在户外作业的工程机械上应用时,这种内置油道的结构可靠性更高,能适应多粉尘、多碎石的恶劣工况。
