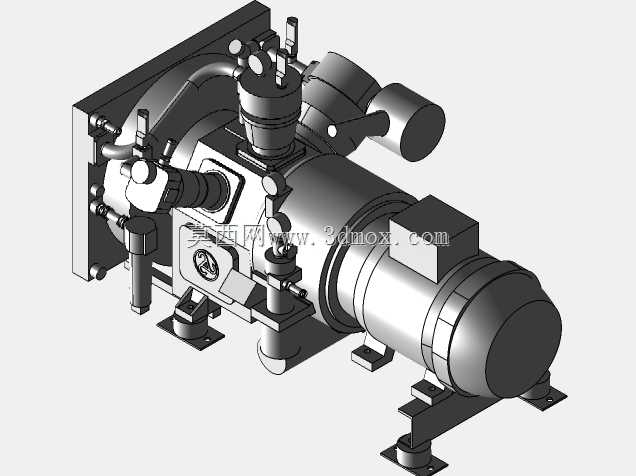

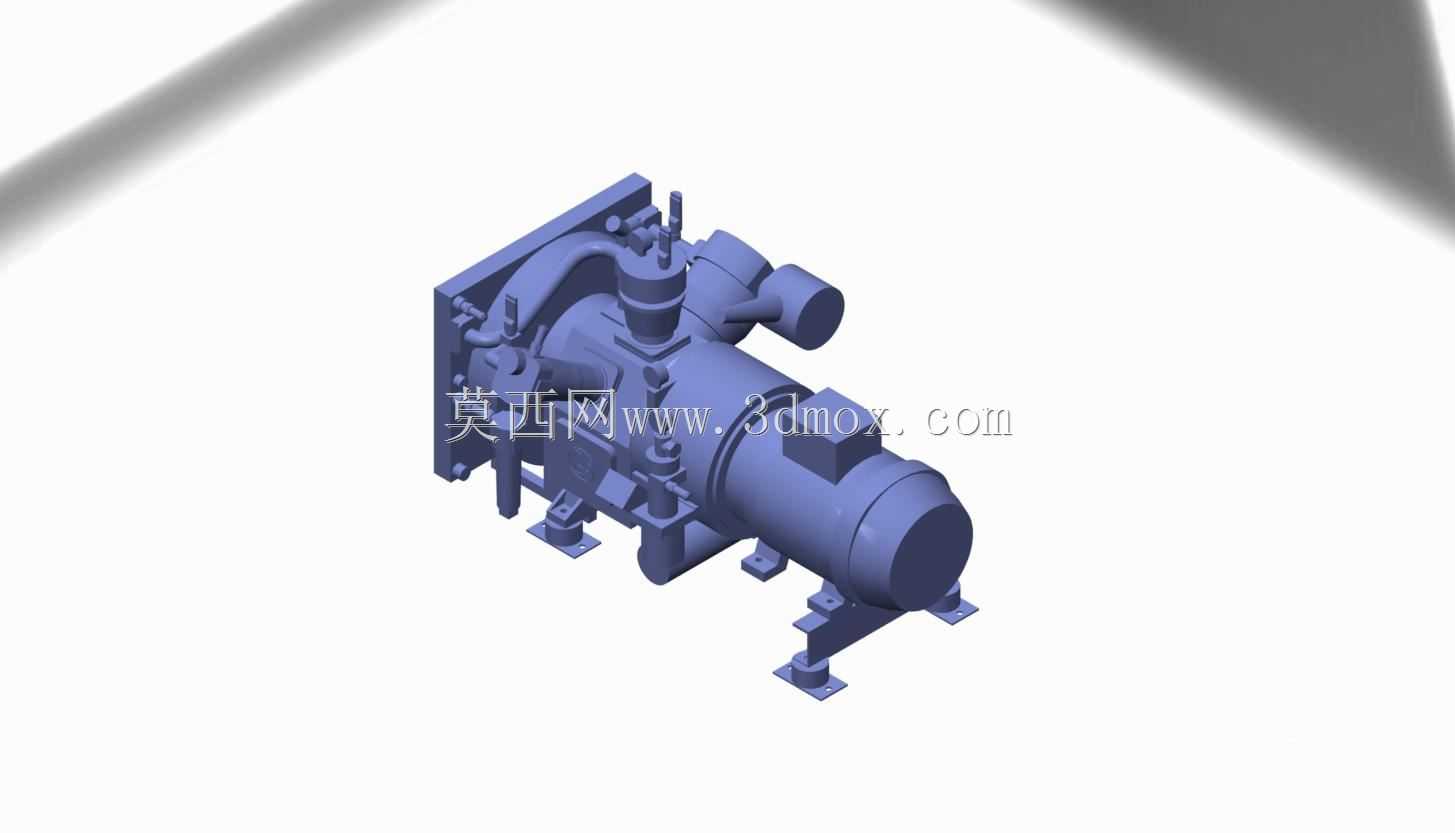

三级空冷压缩机组结构三维设计

　　在工业气源供给场景里，这类三级空冷压缩机组的应用覆盖范围极广，从常规机械加工车间的集中供气、气动工装夹具的动力源，到化工流程里的工艺空气增压、空分装置的前置压缩段，再到食品医药行业的洁净气源预处理环节，都能见到同结构设备的身影。不同于单级压缩设备的压比限制，三级压缩的结构布局从根本上解决了大压比工况下的排气温度过高问题，每一级压缩后的空气都会经过级间冷却段降温，再进入下一级叶轮腔完成增压，整套流程下来，最终排气压力可以稳定维持在设定区间，不会因为连续运行出现压比衰减、排气超温触发联锁停机的问题。

　　从实际使用的角度看，这套机组的空冷设计省去了外接循环冷却水系统的配套成本，对于没有集中冷却水站的中小型厂区、野外临时作业的气源站点来说适配性极强，不需要额外铺设冷却水管路、配置冷却塔和循环水泵，只要保证安装区域的通风散热空间满足要求，就能直接投用。设备的功能模块划分非常清晰，主机段的三级压缩缸体沿轴向依次排布，进气口设置在首级缸的端部，经过滤后的常压空气从这里进入，首级压缩后进入一级空冷管束，和轴流风机驱动的冷却空气完成热交换，降温后的空气进入二级缸继续增压，之后再经过二级空冷段进入三级缸，最终高压空气从末级排气口排出，进入后续的储气、干燥、过滤环节。

　　做三维结构设计的时候，首先要考虑的是各级缸体的同轴度公差，整个主机的曲轴贯穿三级缸体，轴承座的安装基准面必须统一在同一个加工平面上，不然运行过程中很容易出现轴瓦偏磨、振动超标的问题。空冷管束的排布角度也经过了多轮调整，既不能遮挡主机的检修操作空间，又要保证冷却空气可以顺畅扫过所有散热翅片，避免出现散热死角导致某一级排气温度偏高。机组的底座采用一体化焊接结构，安装脚的位置预留了地脚螺栓的穿孔空间，同时兼顾了减震垫的安装厚度，整个底座的重心经过核算，落在四个安装脚的几何中心范围内，吊装运输的时候不会出现侧倾风险。

　　关于安装边界的尺寸控制，这套机组的横向宽度控制在常规工业门的通行尺寸以内，不需要在厂房建设阶段预留超大的设备进场通道，整机的高度也适配标准厂房的层高，顶部的空冷风机出风口距离厂房屋顶预留了足够的散热空间，不会出现热风直吹屋顶导致热量淤积的问题。侧面的管路接口位置都预留了足够的操作空间，日常维护的时候不需要拆解其他部件就能直接更换各级的进气滤芯、检查气阀的密封情况，油管路的排布沿着底座的侧边走线，和高温的缸体、空冷管束保持了安全距离，避免润滑油长期受高温影响出现变质加速的问题。

　　从结构细节上看，各级压缩腔的气阀采用了通用化的模块化设计，同规格的易损件可以互换，减少了后期运维的备件储备种类。驱动端的联轴器位置设置了可拆卸的安全防护罩，既符合安全生产的防护要求，日常对中检查的时候只需要拆开防护罩的侧板就能操作，不需要完全拆除整个护罩。空冷段的翅片管采用了胀接工艺，和管板的连接强度足够承受压缩空气的脉冲压力，长期运行也不会出现接口泄漏的问题。整个机组的外部走台、扶手的位置都按照人体工程学的操作高度设置，日常巡检的时候操作人员可以很方便地观察各级的压力表、温度表读数，不需要额外搭设操作平台。
