简易分瓣式球面壳体结构设计

　　这类分瓣拼接的球面壳体结构，常应用在常压储料容器封头、小型装饰性球面穹顶、非标通风管道球形转接段、工艺装置的球面导流罩等场景中，在没有高精度曲面切割设备的加工场景下，这种拆分设计能大幅降低现场加工的难度，不需要依赖多轴数控切割设备，仅靠常规的钣金下料、折弯、压型设备就能完成单瓣构件的加工，再通过拼焊完成整体成型。

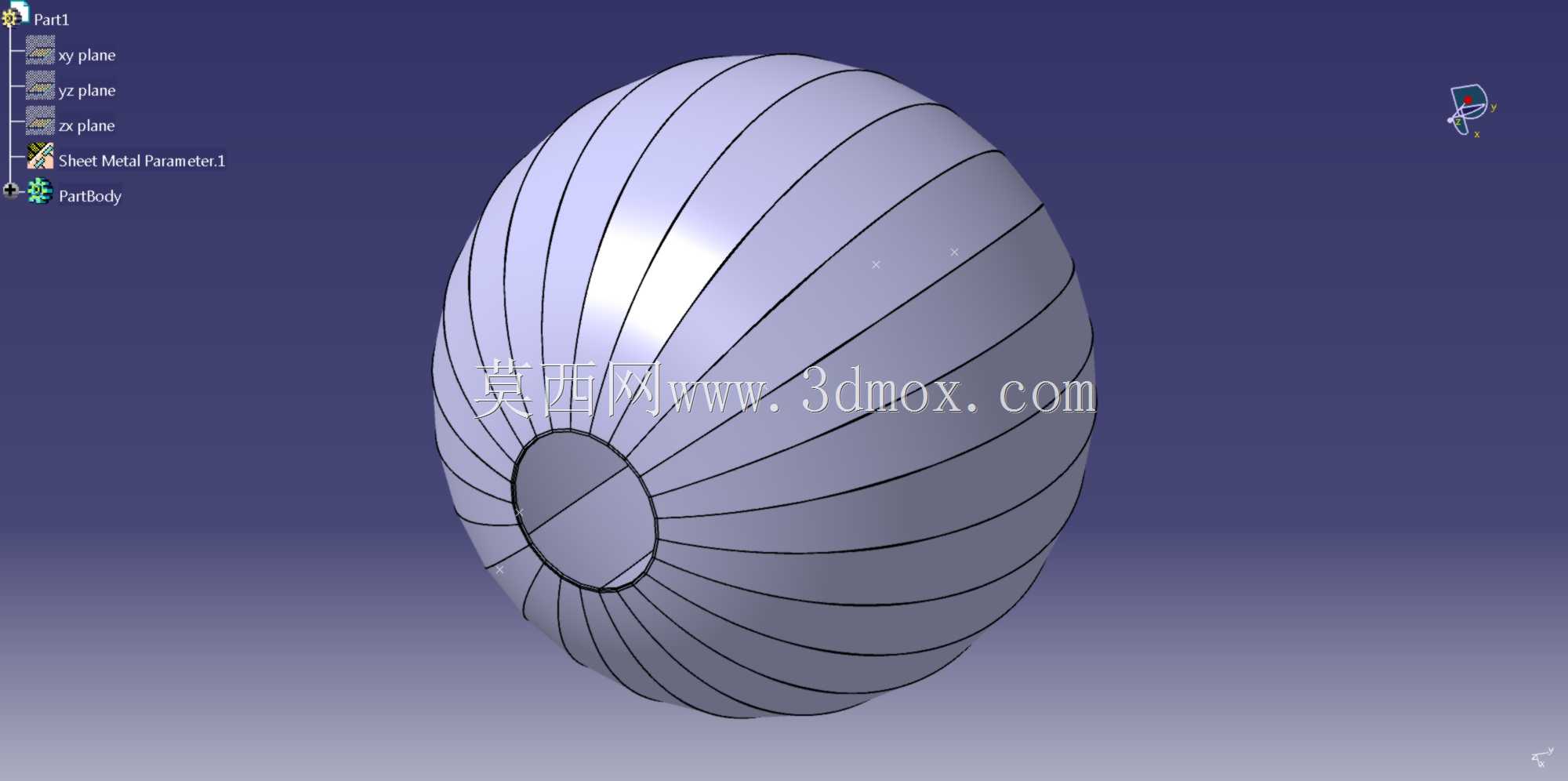

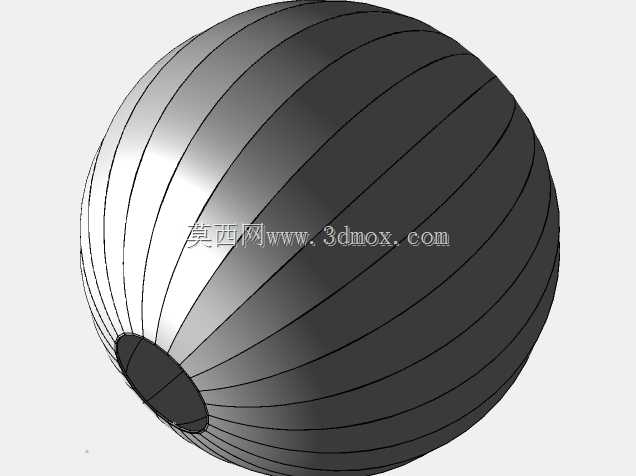

　　从结构功能上看，该结构将完整的连续球面拆分为多块沿经线方向分布的弧形瓣片，每一块瓣片都属于单向曲率的钣金构件，相较于双曲率的整球面冲压，单瓣构件的成型难度大幅降低，不需要制作大型整体冲压模具，单瓣下料时可以直接展开为平面钣金料片，通过常规的等离子切割甚至剪板设备就能完成料片裁切，之后通过简易的压型工装就能将平面料片压出对应的弧面，每块瓣片的侧边预留拼焊余量，拼接时相邻瓣片的侧边对齐后点焊固定，整体调整圆度后完成满焊，最终形成完整的球面结构。球面一端预留的圆形开口，可作为安装接口，对接管道、端盖或者其他连接构件，开口处可以通过卷边或者焊接加强圈的方式提升局部刚度，避免开口位置出现焊接变形。

　　设计这类结构时，首先要根据实际使用场景确定整体球面的曲率半径，以及端部开口的直径尺寸，明确整体结构的安装边界：如果是作为容器封头使用，需要匹配下部筒体的直径，球面的曲率半径通常取筒体直径的0.8-1.2倍，保证拼接后和筒体对接处的平滑过渡；如果是作为装饰性球面构件，需要根据安装面的固定点位分布，调整分瓣的数量，分瓣数量越多，单块瓣片的曲率越平缓，成型难度越低，但对应的拼焊工作量也会相应增加，需要结合现场的加工能力平衡分瓣数量，常规直径1-2米的球面，分瓣数控制在16-24瓣时，加工难度和焊接工作量的平衡度最优。

　　建模过程中需要重点处理每块瓣片的展开精度，因为球面属于不可展曲面，分瓣设计时将每一块瓣片近似为柱面单元进行展开，下料时预留合适的焊接收缩余量，避免焊接后整体球面尺寸偏小；同时每块瓣片的两端弧边需要做精准的修型，保证端部开口处拼接后能形成规整的圆形，和对接构件的尺寸匹配。瓣片的厚度选择需要结合实际使用场景的载荷确定：如果是仅作为装饰或者通风导流的构件，选用1-2mm的薄钣金即可满足刚度要求；如果是作为承压容器的封头，需要根据工作压力计算板材厚度，同时在拼焊位置做坡口处理，保证焊接强度。

　　实际加工装配时，通常会先制作简易的焊接定位胎架，胎架按照球面的内弧或者外弧制作定位靠模，每一块加工好的瓣片先在胎架上定位点焊，调整所有瓣片的拼接间隙均匀，保证整体球面的圆度误差控制在允许范围内，再依次完成所有焊缝的焊接，焊接时采用对称焊接的顺序，避免局部热量集中导致整体结构变形，焊接完成后对焊缝位置做打磨处理，如果是有密封要求的应用场景，还需要对焊缝做渗漏检测。这种分瓣式的球面设计，最大的优势就是对加工设备的要求极低，不需要大型成型设备，在小型加工门店或者现场施工场景下都能完成制作，特别适合小批量定制化的球面构件生产，相较于整体冲压成型的球面结构，生产准备周期短，不需要投入模具成本，灵活度更高，虽然拼焊的工作量有所增加，但对于小批量项目来说，综合成本反而更低。在安装适配性上，这种结构的端部开口可以根据对接构件的尺寸灵活调整，不需要修改整体球面的曲率，只需要调整端部瓣片的裁切尺寸就能适配不同直径的对接接口，对于现场改造类的项目适配性很强，很多现场临时制作的球面导流结构、小型储料罐封头都会采用这类设计方案。
