不锈钢腐蚀性流体管路专用单向止回结构

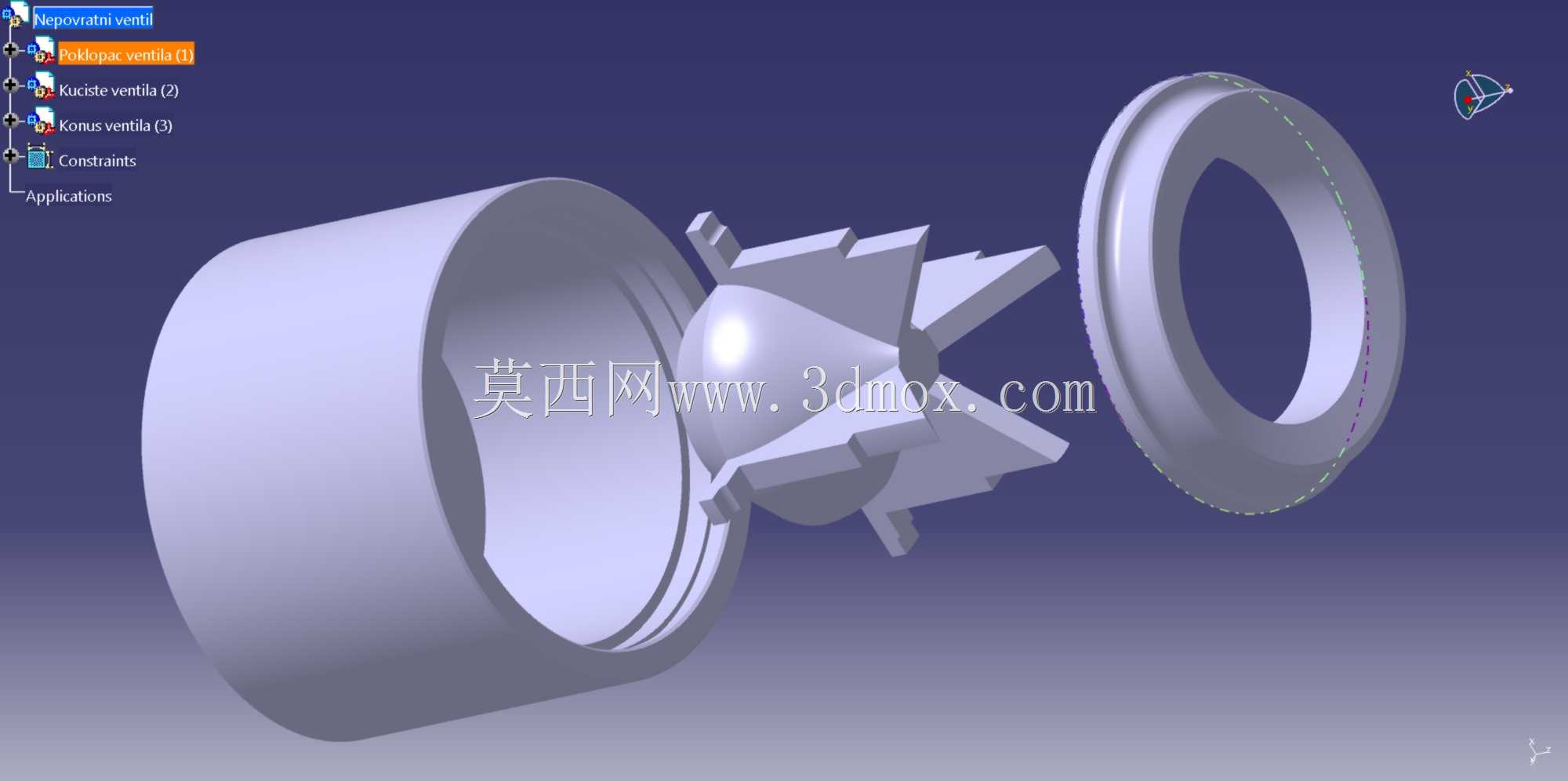

　　在化工输送、特种药剂加注、腐蚀性废液收集这类涉及强腐蚀介质流转的管路系统里，介质倒流带来的泵腔叶轮气蚀、上游储罐介质污染、计量仪表精度受损是工程现场反复出现的故障点，这款针对腐蚀性流体工况设计的不锈钢单向结构，就是为解决这类场景下的止回可靠性问题开发的。从结构拆解的三维呈现能看到，整个部件没有多余的外置联动构件，核心由带内流道的阀体外壳、带导流翼的止回阀芯、限位密封座三个核心部分组成，这种极简的构件组成逻辑，首先是为了减少腐蚀介质接触的缝隙点位——很多常规升降式止回阀容易在导杆配合间隙、弹簧安装腔位置积存介质结晶，长期运行后出现阀芯卡涩、密封失效，这款结构把阀芯的导向结构直接集成在阀芯本体的翼片上，取消了独立导杆和外置弹簧，

　　阀芯依靠介质正向流动的推力推开密封面，反向时介质压力结合阀芯自身重力压合在密封座上，从结构根源上消除了易积存介质的封闭腔室。材质选用上整体采用不锈钢基材，所有过流面都做了圆弧过渡处理，没有直角锐边，一方面是降低腐蚀介质在壁面的冲蚀速率，另一方面也减少介质内固体杂质在拐角处的沉积概率，针对含少量颗粒的腐蚀性流体工况，这种流道设计比直角流道的止回阀抗堵塞能力提升不少。安装边界上，这款单向阀采用直通式轴向安装结构，两端的接口与常规同通径管路法兰/焊接接口尺寸匹配，不需要额外调整管路的安装间距，整体轴向长度比同压力等级的旋启式止回阀缩短近三分之一，在布局紧凑的化工撬装设备、实验室腐蚀性介质输送台架上，能有效节省管路排布空间，

　　安装时不需要预留额外的阀芯摆动空间，对安装姿态的适应性也更强，除了常规水平管路安装，在垂直向上流的管路中也能稳定实现止回功能，不会因为重力方向偏移出现密封不严的问题。从流道设计细节看，阀芯头部采用了流线型的弧面结构，正向流通时介质顺着弧面均匀分流到阀芯周围的过流间隙，不会出现局部流道突变造成的压损骤增，相比平垫式的止回结构，额定流量下的流阻系数能降低40%左右，对于需要严格控制管路压损的精密加注系统来说，这个特性能减少输送泵的扬程冗余，降低系统整体运行能耗。阀芯周围的导向翼片采用均匀分布的多翼结构，在阀芯启闭过程中能始终保持阀芯与密封座的同轴度，不会因为介质流态偏斜出现阀芯偏磨密封面的问题，长期运行后的密封一致性更好，

　　密封座采用嵌入式安装结构，后期如果密封面出现磨损，不需要整体更换阀体，只需要更换密封座构件就能恢复密封性能，降低现场运维的配件成本。在实际工况适配中，这款结构针对腐蚀性流体的特性，所有配合面的公差都做了针对性调整，导向翼片与阀体内壁的配合间隙控制在合理范围，既不会因为间隙过小出现热胀卡滞，也不会因为间隙过大造成阀芯启闭时的摆动量超标，密封面的压合行程做了限位设计，避免正向流量突增时阀芯过度开启撞击阀体内部，造成构件变形或者产生水锤噪音。很多现场运维人员反馈，常规带弹簧的单向阀在腐蚀性介质中长期使用后，弹簧会首先出现点蚀断裂，造成阀芯脱落堵管，这款结构完全取消了弹簧构件，所有受力部件都是一体化的不锈钢本体结构，没有易损的弹性构件，在强酸、强碱类介质的长期浸泡下，结构稳定性远优于带弹簧的止回结构。从三维建模的结构逻辑来看，设计过程中优先考虑了工况的恶劣性，把可靠性放在流阻、重量等指标之前，没有为了追求轻量化削减阀体壁厚，所有承压部位的壁厚都按照腐蚀裕量要求做了加厚处理，即使长期使用出现均匀腐蚀，也能保证足够的承压强度，不会出现阀体穿孔泄漏的问题。流道的通径设计与连接管路的通径完全一致，不存在缩径问题，不会因为阀件本身造成管路通流能力下降，在需要通球扫线的工艺管路中，这种全通径的结构也能满足扫线球通过的要求，不需要在扫线作业时拆除阀件，减少现场作业的工作量。
