车间焊接结构工业作业台设计方案

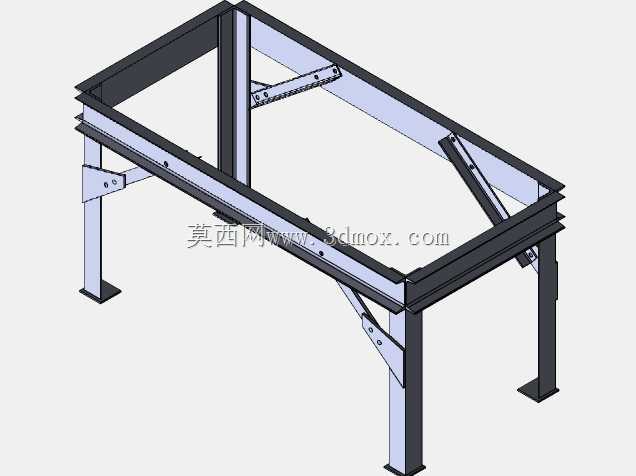

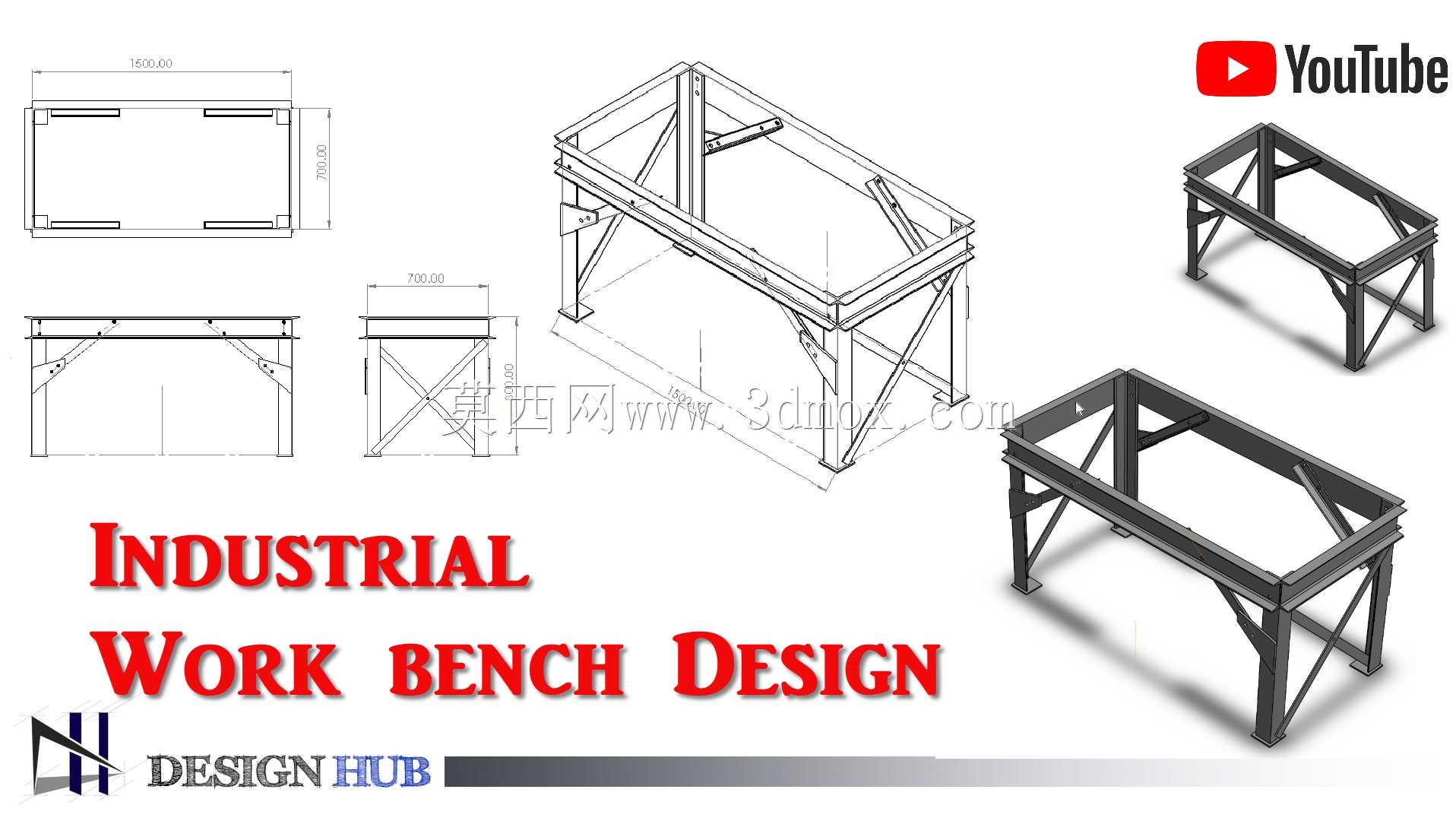

　　在离散制造车间的工位布局中，这类焊接框架式作业台是承担工件装配、检修、轻量加工的核心基础载体，区别于铸铁平台的厚重属性，这类型材焊接结构的作业台更适配多品种小批量的生产场景，可根据工位的作业范围、承重需求灵活调整框架尺寸，无需开模定制，生产周期短，改造成本低，能快速适配产线调整后的工位需求。从结构设计逻辑来看，整体采用矩形钢管作为主框架型材，台面边框采用整根型材弯折或45度拼焊成型，保证台面边缘的平面度与抗冲击能力，四条主立柱采用同规格或加厚一级的矩形管，立柱与台面边框之间通过三角加强筋焊接连接，避免长期承重后立柱与台面连接处出现应力开裂，立柱下部之间设置横向拉梁与斜向支撑，斜撑采用45度角布置，

　　将台面传递的竖向载荷快速分解到各个支撑腿，抵消作业过程中产生的水平侧向力，防止框架出现侧向形变。这类作业台的安装边界需要结合车间工位的实际通道宽度、作业人员的操作半径确定，常规单人作业的台体长度控制在1.2米到1.8米区间，宽度在0.7米到0.9米区间，台面高度根据作业人员站立操作的舒适高度设置在0.8米到0.9米，若需要搭配台虎钳、小型打磨设备等工位器具，可在台面下方预留器具安装的预埋板，提前在框架对应位置焊接加厚安装板，避免后期打孔破坏框架的整体受力结构。从实际使用场景出发，这类焊接结构作业台可承担的载荷范围覆盖100kg到500kg区间，具体承重能力由所选型材的壁厚决定，常规3mm壁厚的4060矩形管框架即可满足普通装配、

　　检修作业的承重需求，若需要放置较重的工装夹具或加工工件，可将主框架型材更换为50100矩形管，同时加密下部的横向支撑梁间距，提升整体框架的抗扭能力。设计过程中需要重点关注焊接变形的控制，所有型材下料前需要进行校直处理，拼焊时采用对称焊接顺序，避免单侧焊缝冷却收缩导致框架整体扭曲，焊接完成后需要对台面框架进行平面度校形，保证后续铺设台面板后不会出现局部凸起或凹陷，框架的所有焊接位置需要打磨焊渣，去除尖锐毛刺，避免作业过程中划伤操作人员，若车间存在腐蚀性介质或潮湿环境，还需要在框架表面做喷塑或镀锌防锈处理，延长结构的使用寿命。不同于铝型材组装的作业台，焊接结构的框架整体刚性更强，不会出现长期使用后连接件松动的问题，

　　更适配有轻微振动的打磨、敲击类作业场景，台面板可根据作业需求选择不同材质，普通装配场景可铺设厚度15mm以上的多层胶合板，耐磨需求高的场景可铺设钢板或防静电胶皮，有焊接作业需求的工位可直接采用花纹钢板作为台面，抵抗焊渣飞溅的灼烧损伤。在工位布局时，这类作业台的摆放需要预留至少0.8米的操作通道，若需要搭配物料周转车，还需要在台体侧面预留周转车的停靠空间，台体下部的拉梁位置可预留工具挂板或抽屉的安装位，方便作业人员存放常用工具与量具，提升工位的空间利用率。结构受力分析阶段，可通过模拟台面均布载荷与局部集中载荷的受力情况，调整斜撑的布置位置与型材壁厚，在保证结构强度满足使用需求的前提下，尽可能降低整体材料用量，控制制造成本，避免过度设计造成的材料浪费。对于需要移动的作业场景，可在四条立柱底部安装带刹车的万向脚轮，脚轮的安装板需要与立柱底部焊接加强，保证移动过程中的结构稳定性，固定安装的作业台则可在立柱底部安装可调脚杯，通过脚杯调整台体的整体水平度，适配车间地面不平整的安装环境。
