20寸150级带盲法兰人孔结构设计

　　在承压容器与工业管道系统的运维环节，人孔是供检修人员进出设备内部开展检查、清理、零部件更换作业的必备开孔结构，带盲法兰的150级人孔，主要应用在公称压力150磅级的中低压工况场景，常见于石油化工储运罐区、市政给排水承压管线、食品发酵罐体、中小型反应设备的侧壁或封头位置，这类人孔不需要频繁开启，日常运行时靠盲法兰实现开孔处的静密封，避免内部介质泄漏，同时在需要进入设备内部作业时，可通过拆卸法兰螺栓快速打开通道，相比带回转盖的人孔结构，带盲法兰的人孔密封面受力更均匀，加工难度更低，在非频繁开启的工况下密封可靠性更有优势。

　　从结构设计逻辑来看，这款20英寸规格的150级人孔，首先要匹配对应压力等级下的法兰密封要求，盲法兰部分采用六角结构的外缘设计，并非常规圆形法兰，这种设计一方面可以减少法兰外缘的材料用量，降低整体部件重量，另一方面在拆装时可以借助扳手直接卡持六角边实现法兰的对位调整，不需要额外吊装辅助就能完成盲板的对位，适合安装在操作空间局促的设备侧壁位置。法兰与接管部分采用一体化焊接结构，接管段的长度根据设备壁厚预留了足够的焊接坡口余量，安装时可以直接将接管与设备壳体的开孔进行组对焊接，不需要额外配置过渡短节，减少了现场安装的焊缝数量，也就降低了潜在的泄漏点。

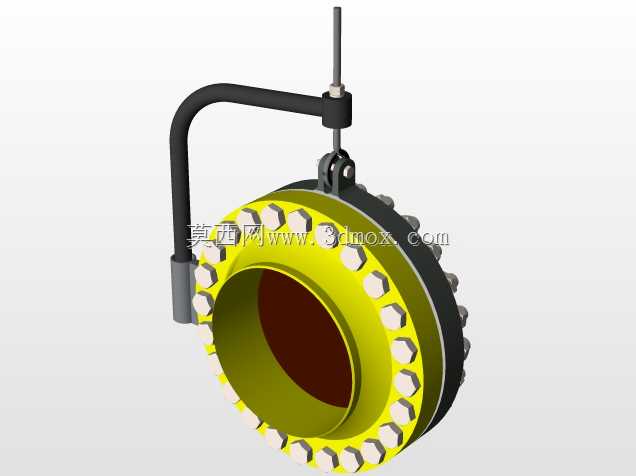

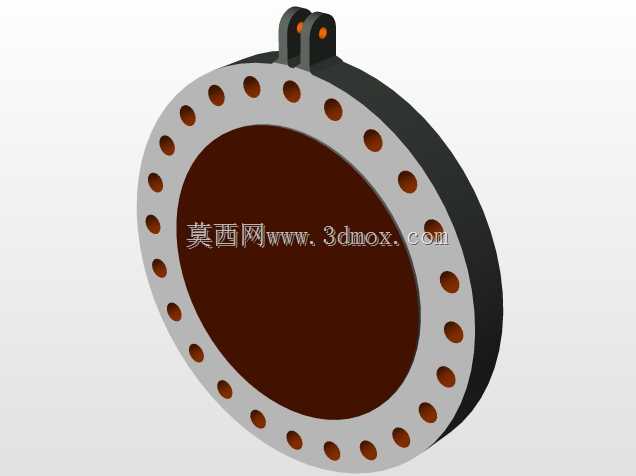

　　尺寸边界方面，20英寸的通径设计可以满足成年检修人员携带小型工具进出的需求，同时不会因为开孔过大造成设备壳体的强度削弱过多，法兰的密封面采用突面结构，适配常用的非金属平垫片或缠绕垫片，在150磅级的压力工况下，突面密封的加工精度要求适中，不需要加工复杂的榫槽或凹凸面，既能保证密封性能，也能降低后续维护时的垫片更换成本。法兰上的螺栓孔按照150级法兰的标准孔距排布，和同压力等级的标准管路法兰具备互换性，现场如果出现法兰密封面损伤，可以直接采购标准盲板进行替换，不需要单独定制配件。耳板结构设置在法兰接管的两侧，主要作用是在拆卸盲法兰时，通过配套的起吊螺栓临时悬挂盲板，避免盲板在螺栓全部拆卸后坠落伤人，尤其是在高位安装的人孔位置，耳板的承重能力经过校核，可以承受盲法兰的全重，不需要额外搭设支撑结构就能完成盲板的拆装作业。

　　实际选型应用时，需要注意这类人孔的安装位置要避开设备内部的加强筋、搅拌装置等内部构件，保证开孔后人员进出的通道无遮挡，同时接管的伸出长度要考虑设备外部的保温层厚度，保证法兰密封面露出保温层外，方便后续螺栓的紧固操作。在建模过程中，法兰的六角外缘做了倒圆角处理，避免尖锐棱角在安装过程中划伤操作人员，密封面的粗糙度按照Ra3.2的要求设计，保证垫片压紧后可以形成连续的密封带，螺栓孔的位置度公差控制在0.5mm以内，避免安装时出现螺栓无法穿入的问题。接管部分的壁厚按照150级压力下的薄壁圆筒强度公式计算，同时考虑了焊接时的热影响区削弱，预留了足够的腐蚀裕量，适合应用在水、油品、低压蒸汽等弱腐蚀介质的工况下。

　　和常规圆形盲板人孔相比，六角结构的盲板在拧紧螺栓时可以更好地限制法兰的周向转动，尤其是在采用扭矩扳手对角紧固螺栓时，法兰不会跟转，降低了安装时的对位难度。密封面处没有设置水线结构，适配目前常用的改性聚四氟乙烯垫片和柔性石墨缠绕垫片，避免水线对垫片造成过度切割，延长垫片的使用寿命。耳板上的起吊孔采用长圆孔设计，可以适配不同规格的起吊螺栓，同时在盲板翻转时提供一定的活动余量，避免螺栓卡滞。整体结构没有多余的装饰性特征，所有几何特征都服务于安装、密封、承重的实际功能，没有冗余的结构设计，既控制了部件的整体重量，也降低了铸造或锻造加工的工艺难度。
