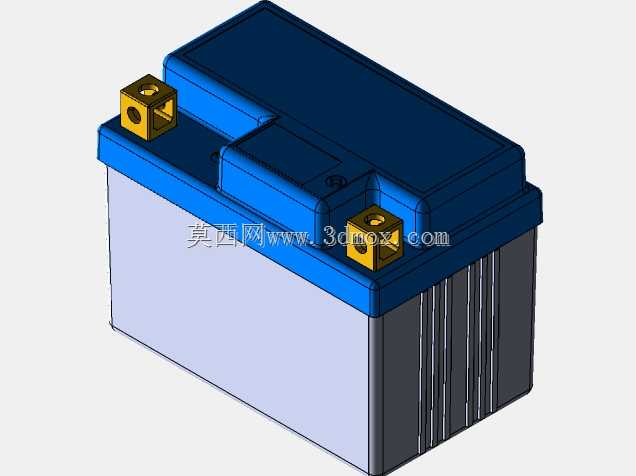

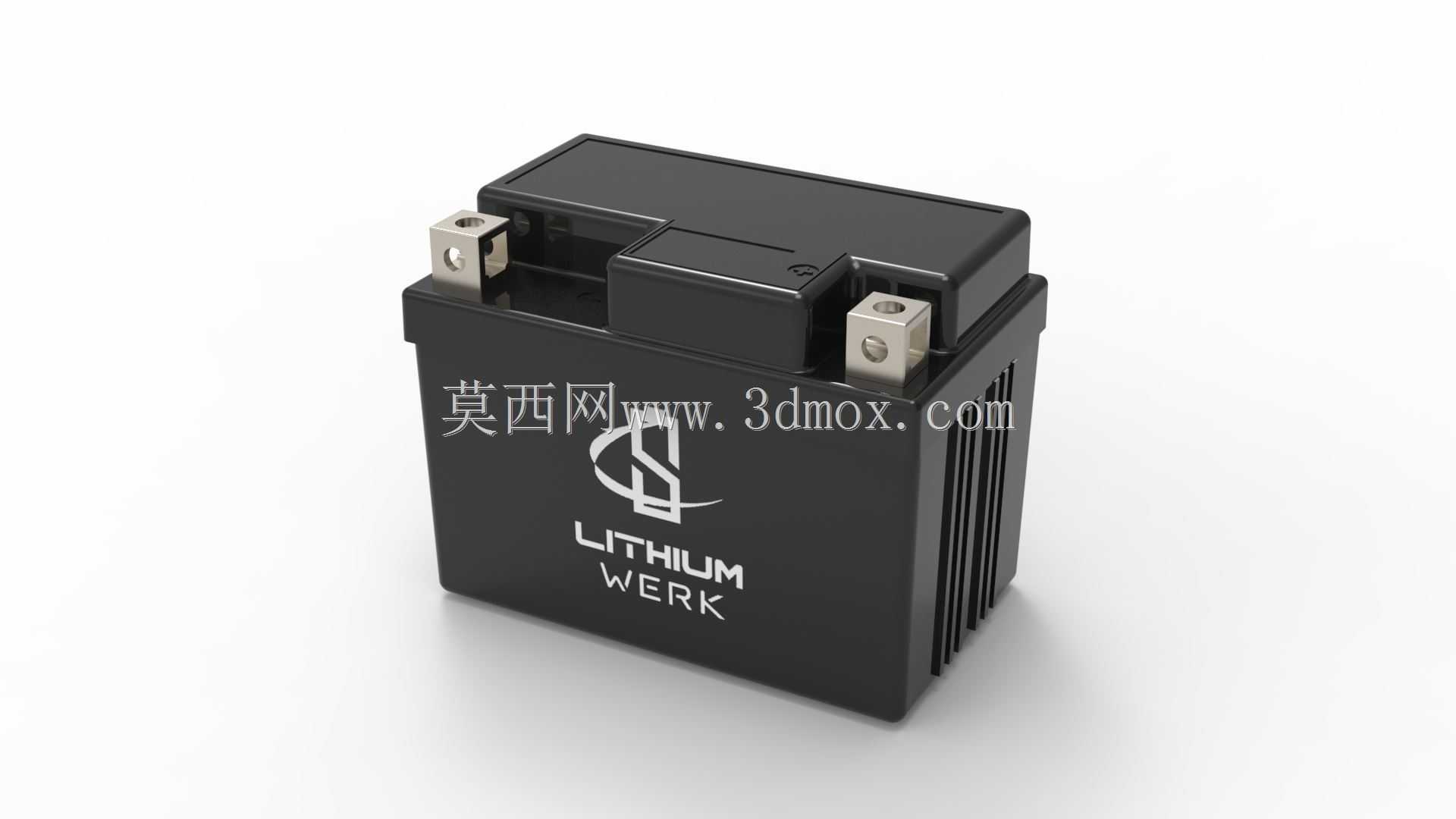

本田摩托车启动用锂电池三维结构设计

　　这款12V规格的锂电池，主要适配本田系列小排量摩托车的启动供电场景，日常使用中负责为车辆启动电机提供瞬时大电流输出，同时在发动机怠速运转、发电机输出不足时，为车载点火系统、照明单元、信号指示灯等车载用电部件补充供电，是摩托车电气系统的核心储能部件。从结构设计角度看，整体采用长方体硬质外壳封装，外壳选用耐候性工程塑料注塑成型，能够抵御日常骑行过程中的泥水飞溅、轻微磕碰以及高低温环境带来的材质老化问题，外壳侧面设置的竖向散热筋条，既可以提升壳体整体结构刚性，避免安装紧固过程中出现壳体变形，也能在大电流充放电过程中增大散热面积，帮助内部电芯组及时散发热量，降低高温工况下的性能衰减风险。顶部的两个金属接线端子采用内嵌铜芯外包防锈镀层的设计，

　　端子上预留标准螺栓安装孔，能够适配摩托车原厂的接线端子紧固规格，安装时无需额外改装接线结构，端子周边做了凸起的防护围挡，能够避免金属工具意外搭接造成的短路风险，同时顶部的密封盖板与壳体之间采用卡扣加密封胶条的配合结构，达到日常骑行所需的防尘防水等级，应对雨天骑行、高压水枪冲洗等场景不会出现内部进水短路的问题。做这款模型的结构设计时，首先要匹配对应车型的电池安装舱边界尺寸，壳体的长宽高参数严格贴合原厂蓄电池的安装位尺寸，底部预留的安装卡槽能够和原车的电池固定支架精准配合，不需要修改原车的固定压条、绑带结构就能直接替换同规格的铅酸蓄电池，相比传统铅酸电池，同容量下的锂电池重量更轻，能够一定程度上降低车辆整备质量。

　　建模过程中需要重点还原接线端子的安装孔位尺寸、端子中心距参数，这些尺寸直接影响后续实车装配的适配性，要是孔位偏差哪怕几毫米，都可能出现接线端子无法对齐、紧固螺栓无法穿装的问题；外壳的壁厚设计也需要结合注塑工艺要求做均匀处理，避免出现壁厚不均导致的注塑缩痕、成型变形问题，散热筋的高度和间距也要兼顾散热效率和壳体成型难度，筋条过高过密会增加注塑脱模的难度，也容易在使用过程中出现筋条断裂的问题。内部的电芯排布采用分层堆叠结构，电芯之间预留绝缘缓冲间隙，配合外壳内部的定位筋条固定电芯位置，避免车辆行驶过程中的颠簸震动造成电芯移位、接线松脱，电芯组与外壳内壁之间预留的缓冲空间，能够填充绝缘缓冲泡棉，进一步提升抗震动性能，

　　毕竟摩托车行驶过程中的震动频率和幅度都远高于家用乘用车，电池的抗震动性能直接影响使用寿命。从实际选型替换的角度看，这类启动型锂电池的放电倍率参数需要匹配摩托车启动电机的峰值电流需求，结构设计上的安装通用性是核心考量点，既要保证外形尺寸和原车铅酸电池完全一致，实现无损替换，也要在端子位置、极性排布上和原厂设计保持一致，避免用户安装时出现正负极接反的问题。建模时对外壳表面的标识区域做了平整化处理，预留了标识粘贴或者激光雕刻的平面，方便后续生产过程中添加参数标识、极性标识，外壳边角都做了圆角过渡处理，既可以避免安装过程中锐角划伤操作人员，也能降低应力集中，提升壳体的抗冲击性能。
