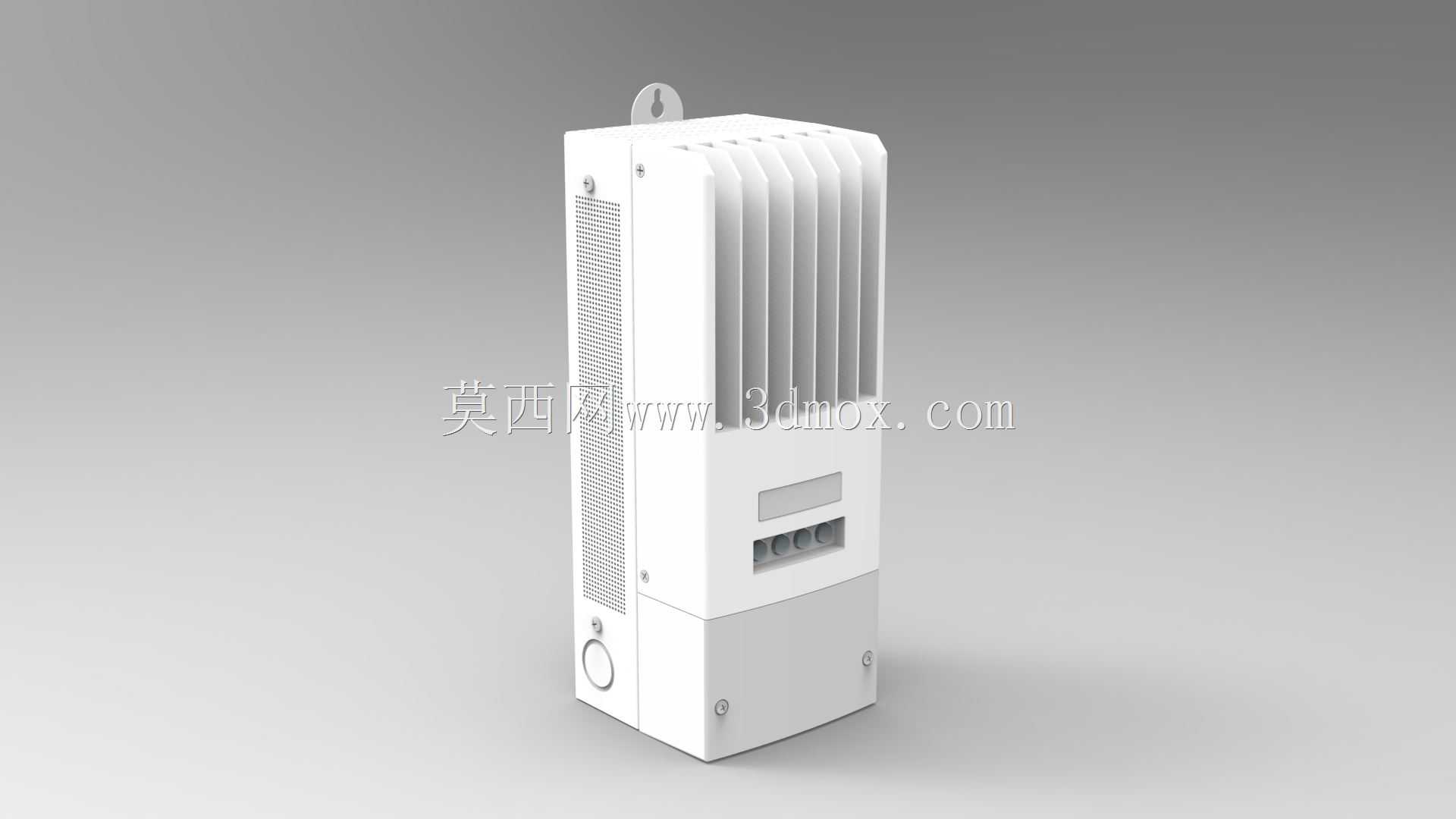

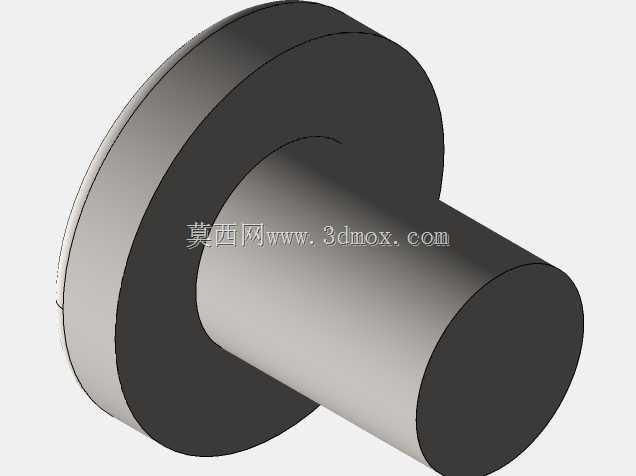

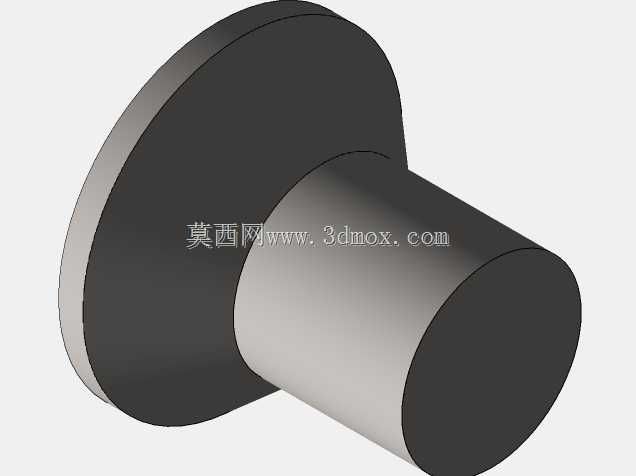

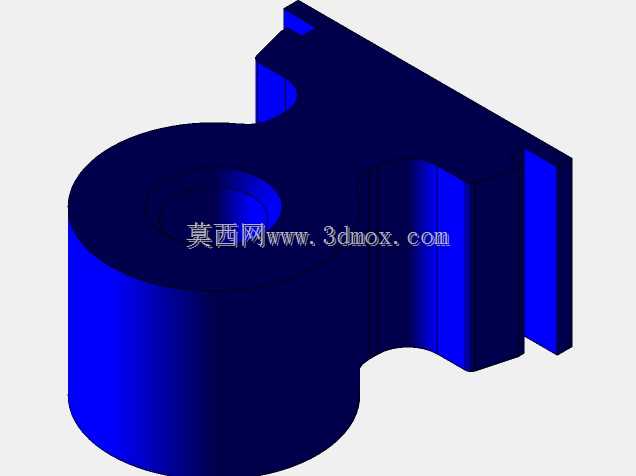

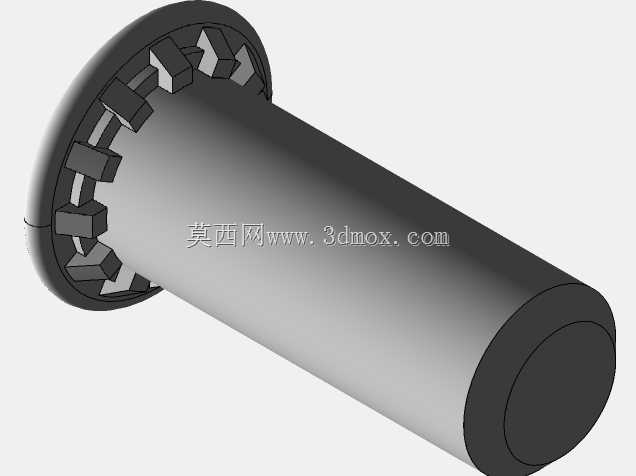

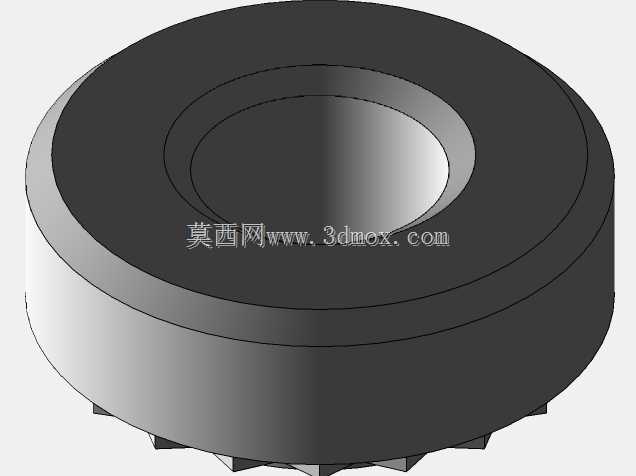

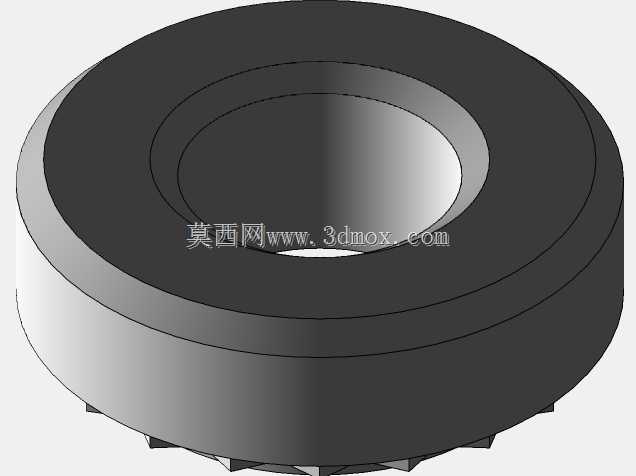

MPPT太阳能充电控制器结构设计

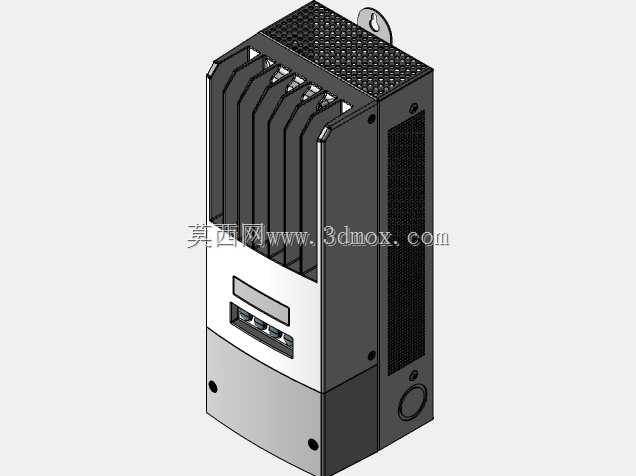

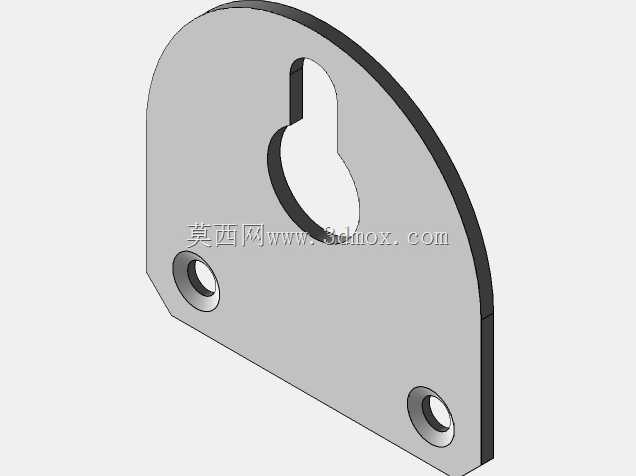

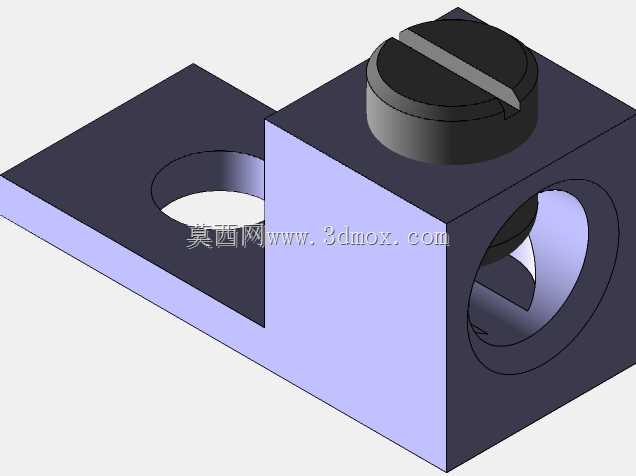

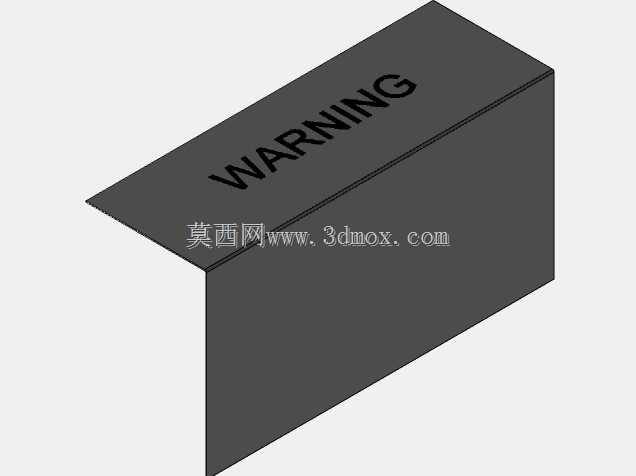

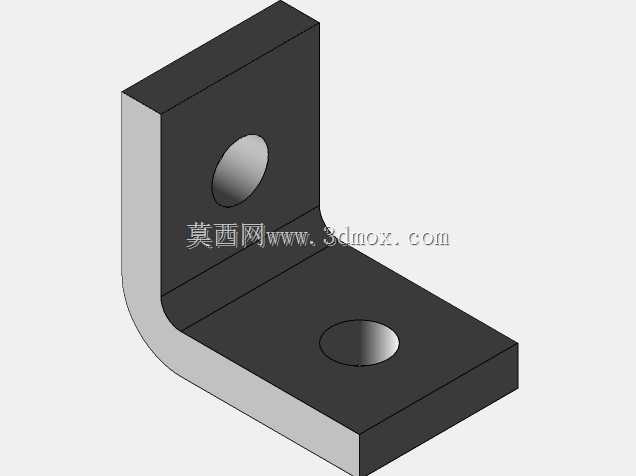

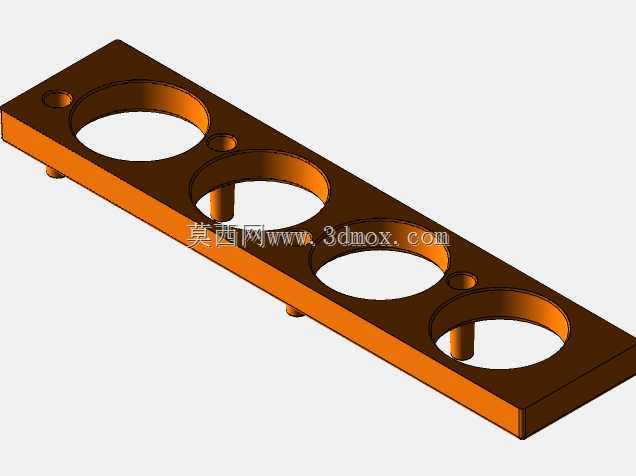

　　在离网光伏供电系统、房车储能配套、户外通信基站后备电源、小型家用太阳能发电场景中，MPPT充电控制器是衔接光伏板与储能电池组的核心功率调控部件，本次呈现的60A-150V规格控制器结构，完全围绕户外长期运行的工况需求完成细节设计。从实际安装场景出发，这类控制器常被固定在光伏汇流箱内侧、储能机柜侧壁、户外设备舱的安装板上，顶部预留的挂装孔配合底部的固定点位，可支持壁挂式垂直安装，安装时需保证散热鳍片方向与空气自然对流方向平行，避免横向安装阻断散热风道，设备侧面预留的接线端口与底部的走线空间，可适配10AWG到6AWG规格的动力线缆，接线端子的防护挡板可避免运维时误触带电部位，同时防止户外环境下的灰尘、凝露直接侵入接线部位。

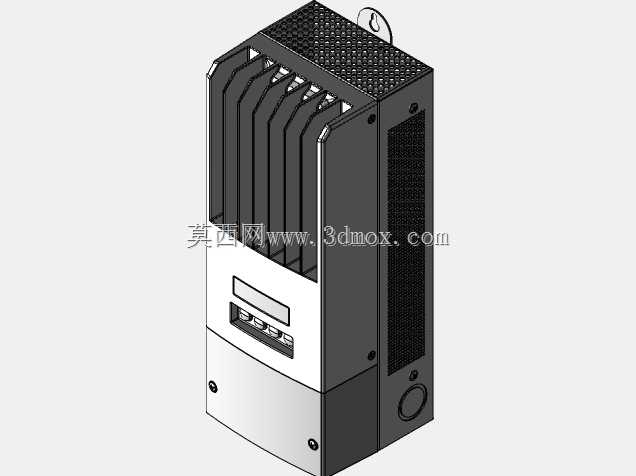

　　设备的功能实现层面，核心是通过最大功率点跟踪算法，实时调整光伏阵列的工作点，让光伏板始终输出最大可用功率，相比传统PWM充电控制器，在弱光、低温、光伏板与电池电压差较大的场景下，充电效率可提升20%到30%。结构设计上，上半部分的一体化挤压铝散热鳍片是核心散热结构，功率管、电感等发热器件直接通过导热硅胶垫贴合在散热鳍片的内侧平面，无需额外的导热转接件，既降低了热阻，也减少了装配工序，鳍片的间距设置为6mm，既保证足够的散热面积，也避免户外长期使用时积灰、虫尸堵塞风道，在40摄氏度环境温度下满功率运行时，散热鳍片的最高温度可控制在70摄氏度以内，满足工业级器件的温度降额要求。

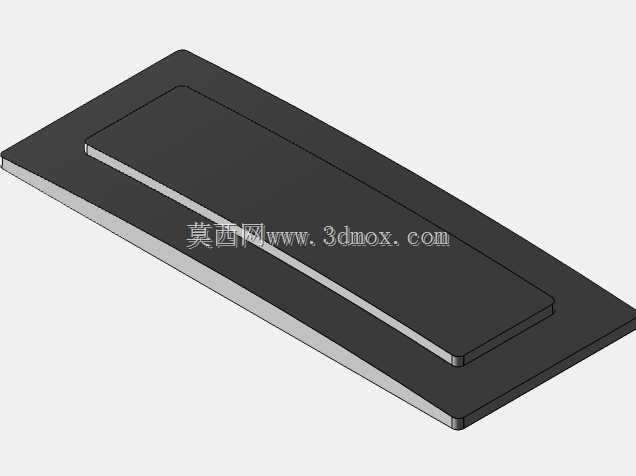

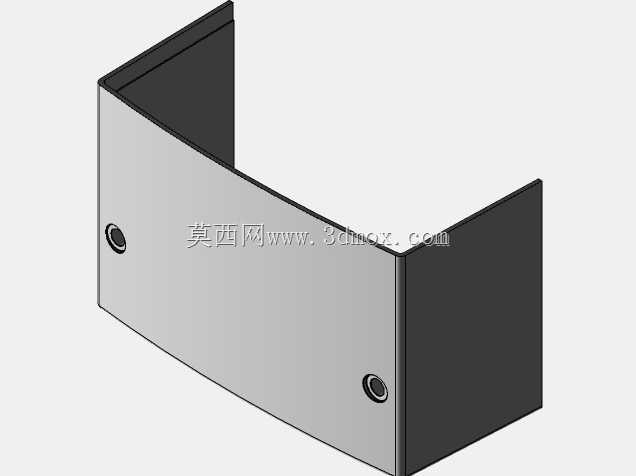

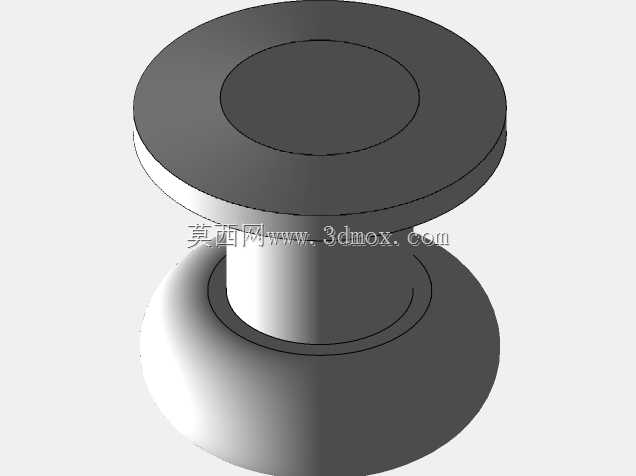

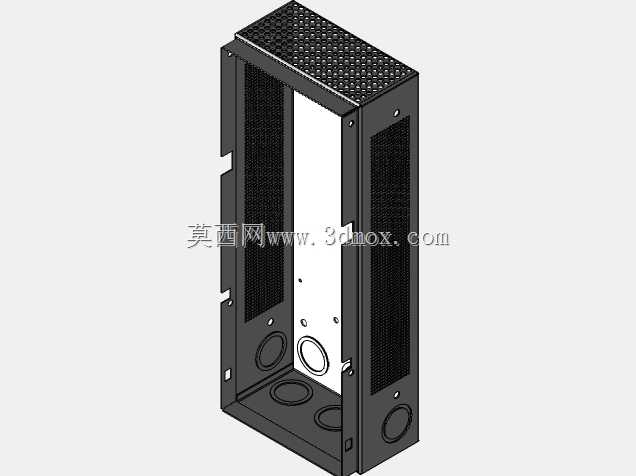

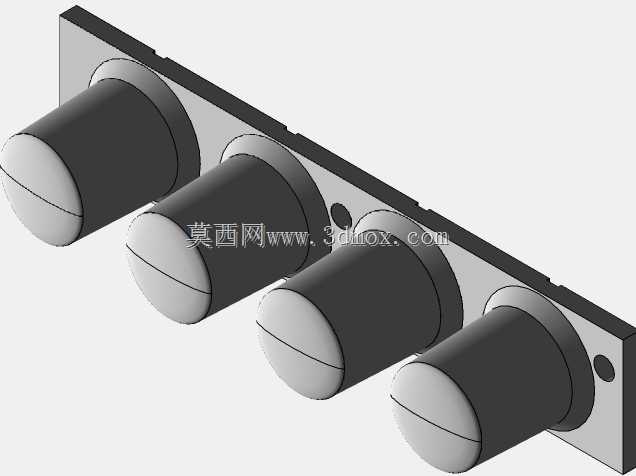

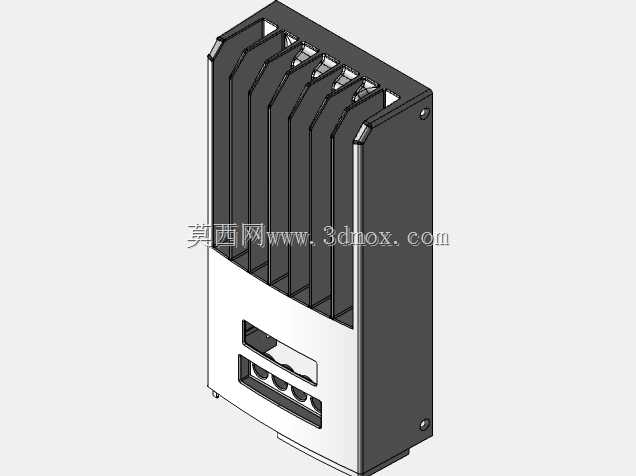

　　外壳采用上下分舱的结构设计，上半部分为功率器件舱，密封等级达到IP54，下半部分为接线与控制舱，两个舱室之间通过绝缘隔板分隔，避免功率回路的电磁干扰影响控制电路的采样精度，正面预留的小尺寸显示屏窗口，可在不打开舱盖的情况下查看充电电压、电流、功率等运行参数，窗口下方的操作按键采用硅胶密封结构，按键行程适中，戴绝缘手套也可完成参数设置操作。侧面的通风格栅采用迷宫式结构，外部空气可通过格栅进入散热通道，但雨水、飞溅的水花无法直接进入设备内部，格栅内侧的防尘网可过滤空气中的柳絮、粉尘，运维时可直接抽出清理，无需拆解整机。

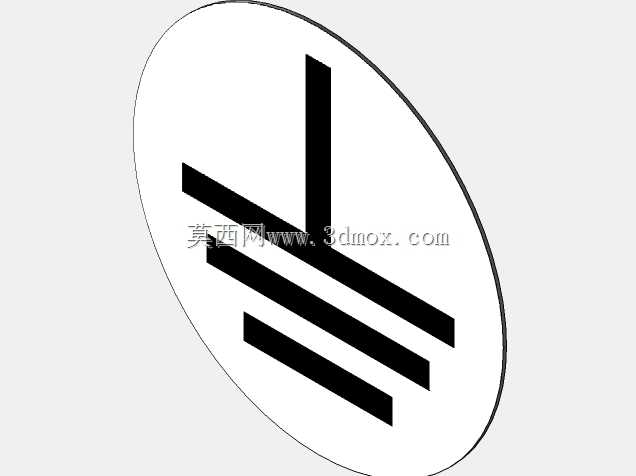

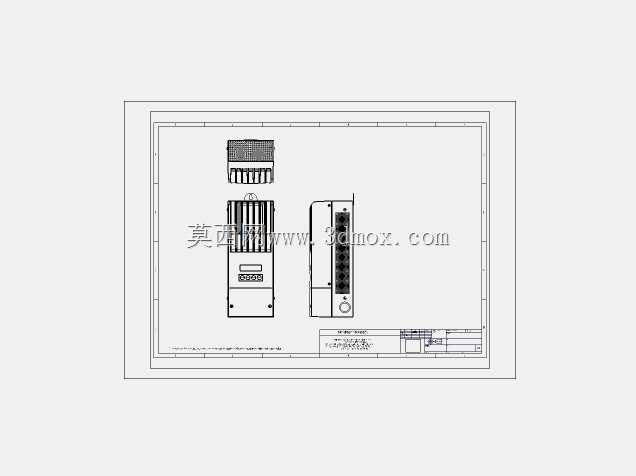

　　从安装边界来看，设备整体的宽度控制在120mm以内，深度不超过180mm，高度约280mm，可适配市面上主流的标准光伏机柜安装位，也可直接固定在墙面的安装背板上，设备底部预留的接地端子，可直接连接系统接地排，满足电气安全规范要求。在结构强度设计上，外壳采用阻燃PC+ABS混合材质，抗冲击强度可满足IK08等级要求，即使在运输、安装过程中发生轻微磕碰，也不会出现外壳开裂、内部器件移位的问题，散热鳍片采用6063-T5铝合金材质，表面做阳极氧化处理，既提升耐腐蚀性，也增强绝缘性能，避免散热鳍片意外带电带来的安全隐患。

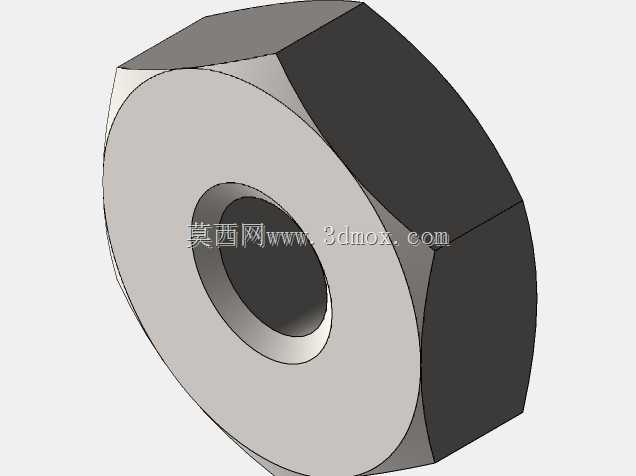

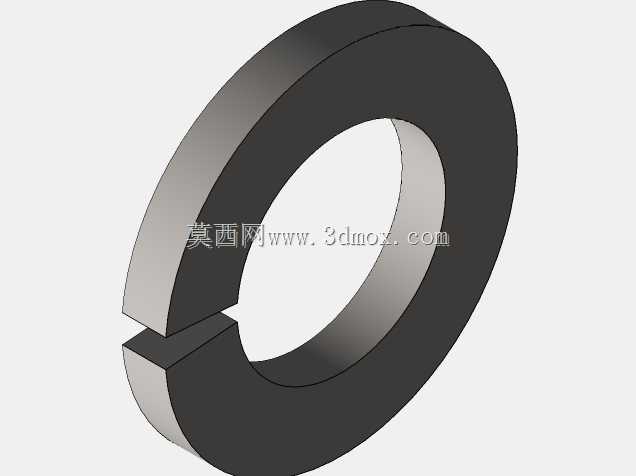

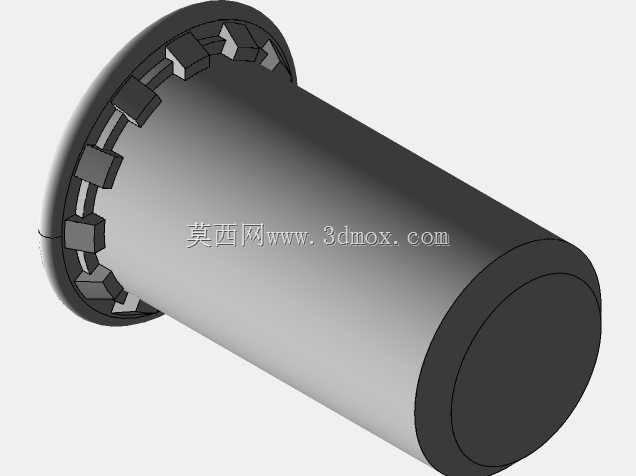

　　在实际选型适配时，这款控制器可适配开路电压不超过150V的光伏阵列，最大充电电流60A，可匹配12V、24V、48V规格的铅酸、磷酸铁锂储能电池，结构设计上预留的电流采样、温度采样接口，可实时检测电池温度、充电线缆温度，当温度超过阈值时自动降额运行，避免过热引发的安全问题。设备侧面预留的通讯接口位置，可扩展RS485通讯模块，实现远程运行参数监控，接口处的防水胶圈可保证外接通讯线缆时的密封性能。整体结构设计没有冗余的装饰性结构，所有的外形特征都服务于散热、安装、防护、操作的实际需求，每一处卡扣、螺丝点位的位置都经过装配工序的验证，可实现快速组装，降低生产装配的工时成本，同时所有的外露结构件都做了圆角处理，避免安装运维时划伤操作人员，细节处完全贴合电力电子设备户外应用的实际工况要求。
