双立柱斜单轴太阳能光伏停车棚结构设计

　　该结构为适配露天停车场景的光伏一体化车棚，核心功能是在满足车辆停放遮阳挡雨基础需求的同时，利用棚顶铺设的光伏组件实现太阳能到电能的转化，可接入园区微电网为充电桩供电、补充公共区域照明用电，适配厂区、商业综合体、公共停车场、居民小区等各类露天停车区域的新能源配套改造或新建项目。

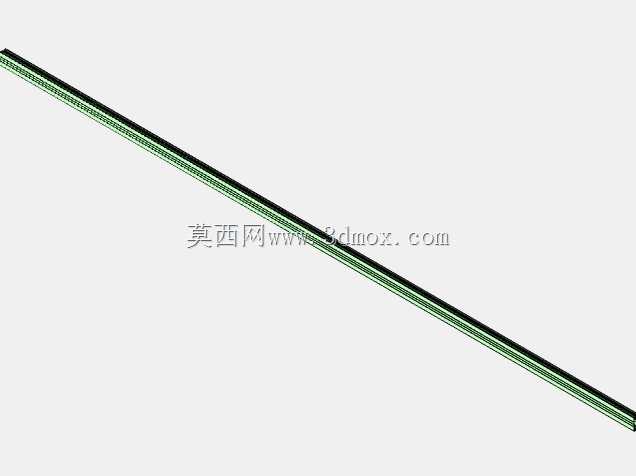

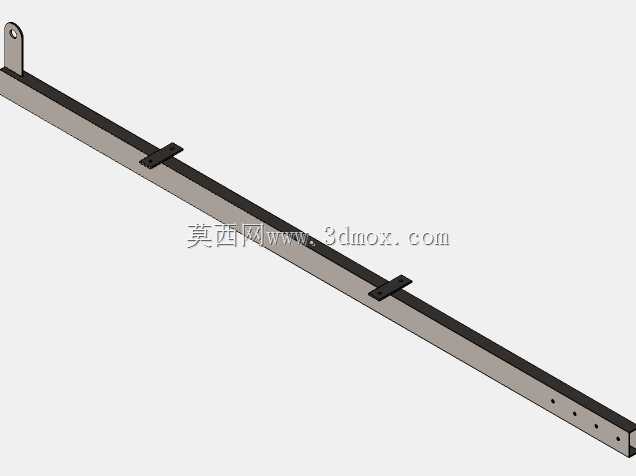

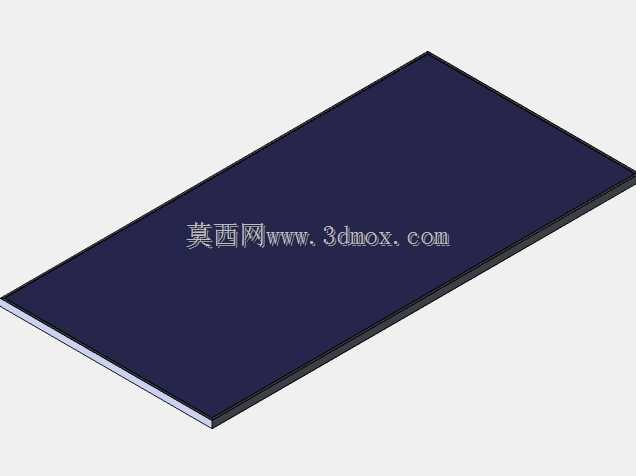

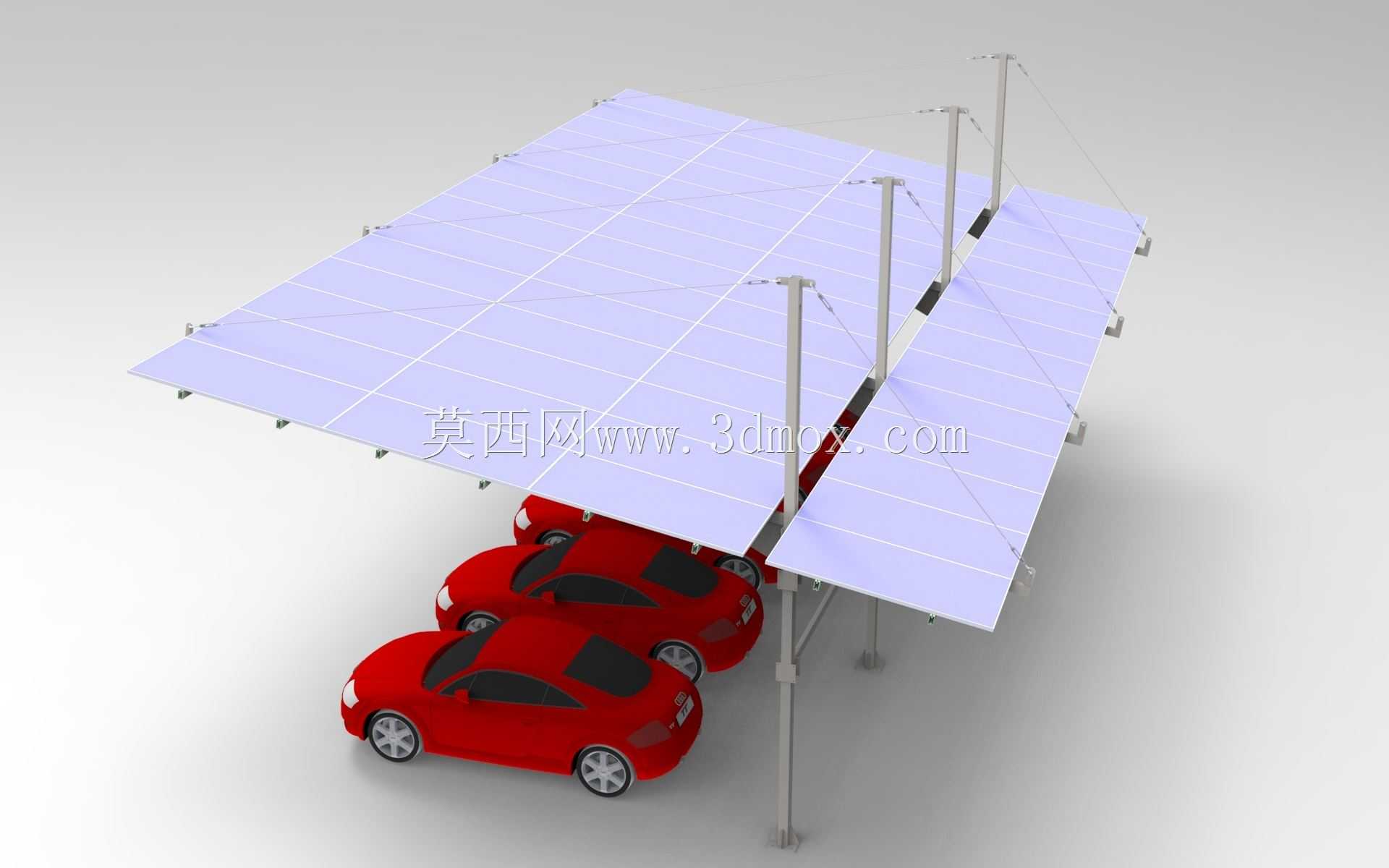

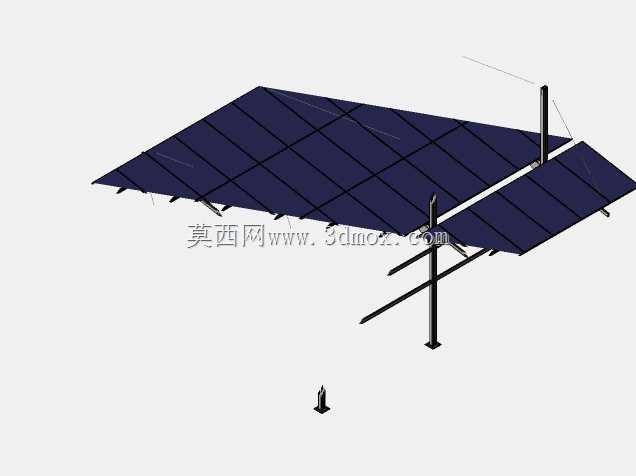

　　从结构设计逻辑来看，整体采用双立柱悬挑支撑形式，区别于传统四立柱车棚，两根主立柱沿车位长度方向的中轴偏后位置布置，可避免立柱遮挡车位开门区域，适配小型乘用车的停放动线，车辆驶入驶出时不会与支撑结构发生剐蹭，单组棚体可覆盖两个标准小型乘用车车位，也可根据场地实际车位排布多组拼接扩展，适配不同规模的停车场地。主立柱采用矩形截面型钢加工，底部通过预埋地脚螺栓与混凝土基础锚固，基础埋深需根据场地冻土深度、常年最大风荷载、积雪荷载做针对性验算，确保极端天气下结构稳定性。立柱顶部设置横向承载主梁，主梁沿车位宽度方向延伸，上方铺设纵向檩条构成光伏组件的安装基底，光伏组件采用常规晶硅组件尺寸排布，组件之间预留标准安装间隙满足排水、散热需求，组件整体呈倾斜布置，倾斜角度结合项目所在地纬度做优化调整，保证全年光伏接收辐照量处于较高水平，同时倾斜角度也可引导雨水沿组件表面自然排放，避免棚顶积水渗漏。

　　结构设计阶段充分考虑了安装边界与运维需求，光伏组件的安装高度满足小型乘用车的停放净空要求，最低点距地面高度不低于2.2米，可保证普通家用SUV、轿车顺利停放，不会发生车顶剐蹭组件的问题。主梁与立柱的连接节点采用螺栓铰接形式，可根据项目实际安装纬度微调组件倾角，适配不同地区的光照条件，同时螺栓连接的形式也方便后期组件更换、支架维护作业，无需整体切割结构。棚体边缘设置隐式排水导槽，可将组件表面汇集的雨水引导至立柱侧方的排水通道排放，避免雨水从棚边滴落影响人员上下车。

　　从受力角度分析，该结构在建模阶段已做常规荷载校核，恒载部分包含光伏组件自重、檩条及主梁自重，活载部分考虑当地基本雪压、检修人员踩踏荷载，水平荷载考虑常年主导风荷载、阵风系数，所有连接节点的螺栓规格、型钢壁厚均按荷载组合下的最大应力选型，保证结构在设计使用年限内的强度、刚度、稳定性满足要求。光伏组件的接线沿主梁内侧的走线槽布置，可避免线缆外露老化，同时方便后期线缆检修、组串接线调整。

　　不同于常规的彩钢瓦车棚，该结构将光伏组件直接作为棚顶围护结构，省去了额外的棚顶彩钢板材，在实现遮阳挡雨功能的同时兼具发电收益，整体结构用钢量更省，建设成本回收周期更短。结构的所有外露钢构件均做热镀锌防腐处理，可适应户外露天的潮湿、紫外线照射环境，减少后期防腐维护工作量。安装阶段可先完成立柱基础浇筑养护，再进行立柱、主梁、檩条的地面拼装后整体吊装，也可采用散件现场组装的形式，适配不同施工条件的场地，对于已建成的停车场改造项目，无需大面积破坏现有地面铺装，仅需在立柱点位做局部基础施工即可完成安装，对场地现有使用功能影响较小。
