雨篷配套单立柱式太阳能光伏安装支架

　　在户外雨篷配套的分布式光伏布设场景中，单立柱式安装支架是适配小容量光伏系统的核心支撑构件，这套2.1Kwp容量对应的安装结构，主要服务于雨篷顶面光伏组件的固定承载，解决小面积遮阳雨篷加装光伏发电系统的支撑需求，常见于园区岗亭雨篷、临街商铺门头雨篷、小型户外休憩区雨篷的光伏改造与新建项目中，既可以满足雨篷自身的遮阳挡雨功能边界，又能在不额外占用地面空间的前提下完成光伏组件的布设，实现局部区域的离网供电补充，比如给雨篷下的照明设备、小型便民充电接口、监控摄像头提供电力来源。

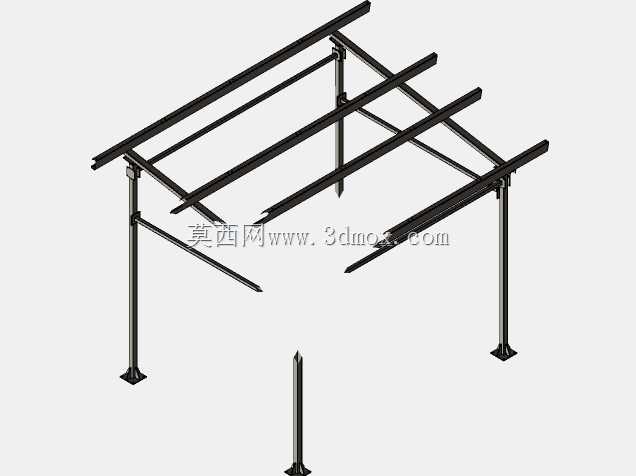

　　从实际功能特性来看，这套支架采用单根主立柱作为核心承载结构，底部设置多脚式支撑底座，适配混凝土基础的预埋或者膨胀螺栓固定安装，立柱主体采用矩形截面型材加工，兼顾抗风载下的抗弯强度与自身重量控制，避免过度增加雨篷结构的附加荷载。立柱顶部设置可调节角度的组件安装托板，能够根据项目所在地的纬度调整光伏组件的倾斜角度，最大化提升光伏组件的受光效率，托板上预留的标准化安装孔位，适配常规尺寸的晶硅光伏组件固定，不需要现场二次打孔加工，降低现场安装的作业难度。立柱中段设置的线缆收纳固定结构，能够将光伏组件的引出线缆沿立柱内壁或者侧边走线槽规整固定，避免线缆长期暴露在户外环境中出现老化、破损，同时也能避免线缆杂乱影响整体外观，还能防止大风天气下线缆摆动剐蹭造成的绝缘层损坏。

　　设计过程中首先要明确安装边界条件，雨篷的顶面安装空间通常比较局促，单立柱的结构形式相比双立柱或者桁架式支架，占用的顶面安装面积更小，能够适配宽度有限的雨篷结构，不会遮挡雨篷下方的通行空间。立柱的高度设计需要匹配雨篷的顶面标高，既要保证光伏组件安装完成后，组件下沿与雨篷顶面预留足够的散热间隙，避免组件工作时产生的热量堆积在雨篷顶面加速防水材料老化，也要控制整体高度，避免过高导致风阻过大，提升支架的抗风等级要求。底部的支撑脚采用外扩式设计，扩大支撑受力面，将立柱承受的竖向荷载与水平风荷载均匀传递到下方的雨篷结构梁或者地面基础上，避免局部应力集中造成结构损坏。

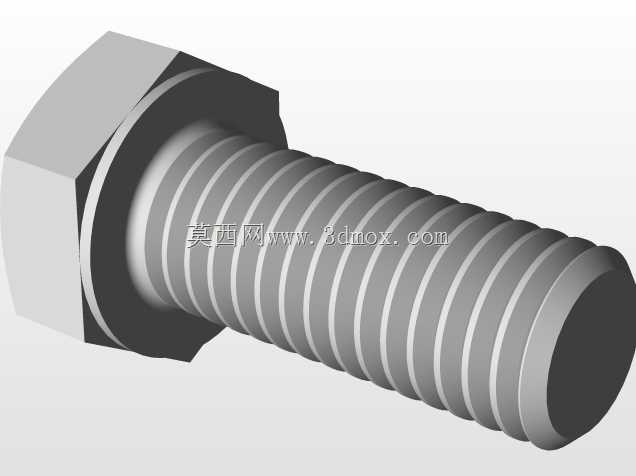

　　在安装适配性上，这套支架的各连接部位均采用标准化的紧固件连接，所有构件都可以在工厂完成预制加工，现场只需要按照装配顺序完成拼接固定即可，不需要现场焊接作业，既提升了安装效率，也避免了现场焊接对构件防腐层的破坏。立柱表面采用户外级防腐处理，能够适应长期户外日晒雨淋的使用环境，减少后期维护成本。角度调节机构采用齿盘锁紧结构，调整到目标角度后可以通过紧固件可靠锁止，不会在长期风振作用下出现角度偏移，保证光伏组件的受光角度始终处于设计范围内。

　　从结构受力的角度考量，设计阶段需要核算不同风况下的支架受力情况，尤其是沿海台风多发区域，需要验证立柱的抗弯截面模量是否满足最大风载下的强度要求，连接螺栓的抗剪、抗拉承载力是否匹配荷载等级，底部基础的配重或者锚固力是否能够抵抗支架受到的上拔力与水平推力。同时还要考虑光伏组件自身的重量荷载，以及冬季积雪区域的雪荷载叠加，确保支架在全生命周期内的结构可靠性，避免出现支架变形、组件脱落的安全隐患。线缆固定部位设置的绝缘防护结构，能够避免线缆与金属构件直接接触，防止长期摩擦造成的绝缘破损漏电风险，提升户外用电的安全性。
