小型离网光伏系统三进汇流部件结构设计

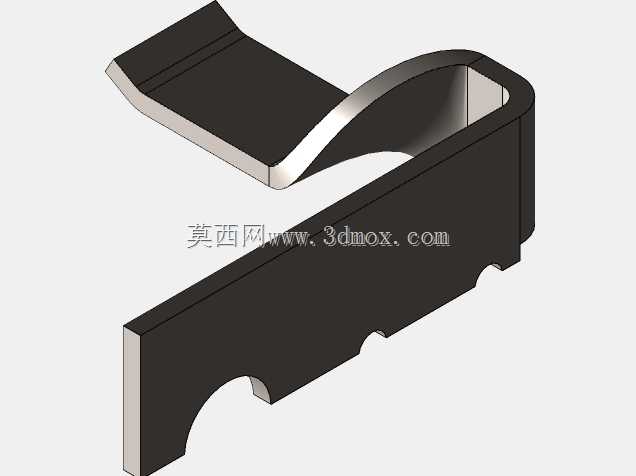

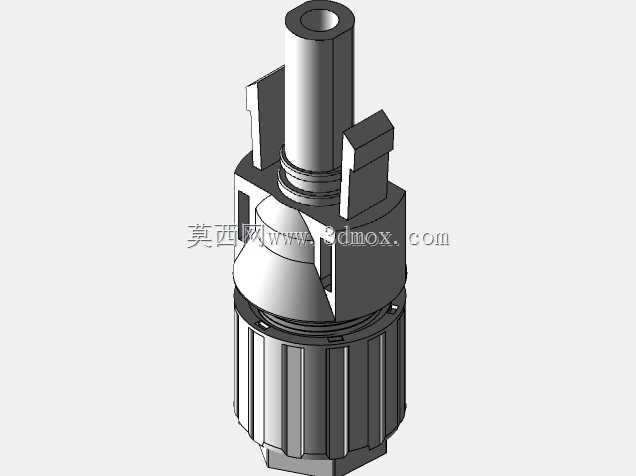

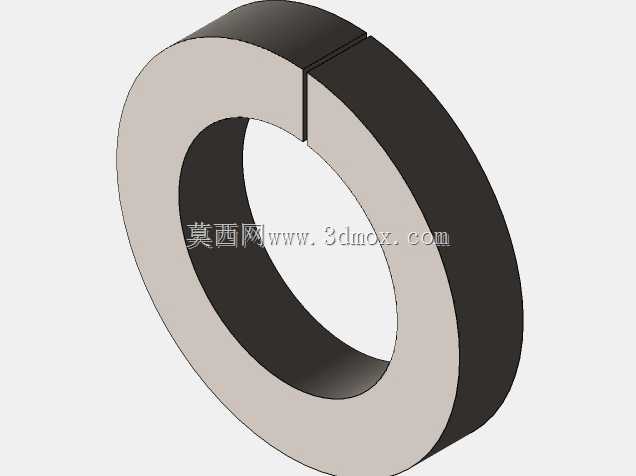

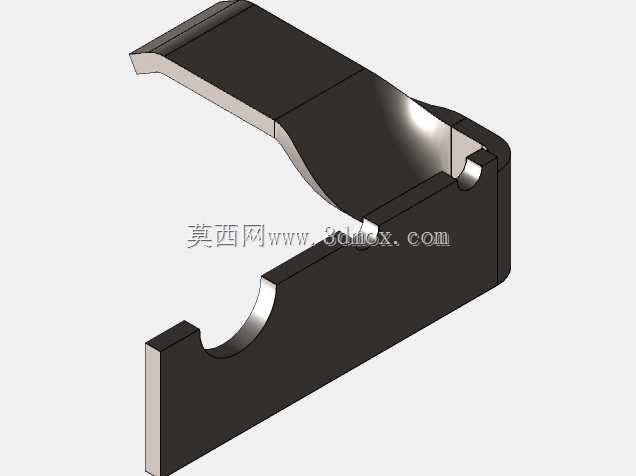

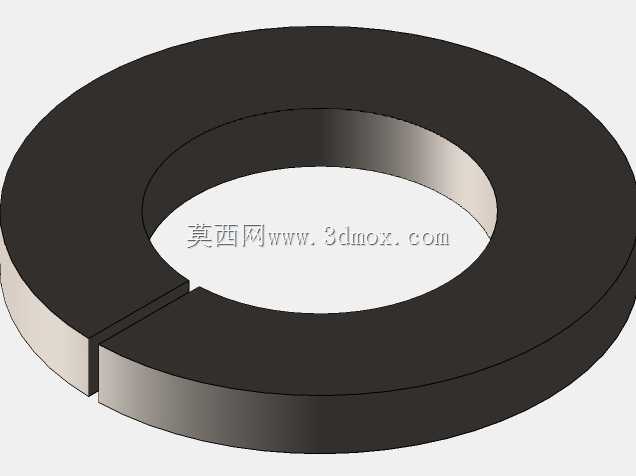

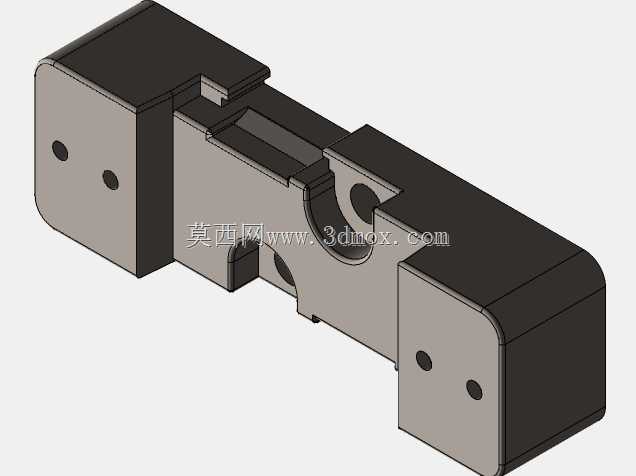

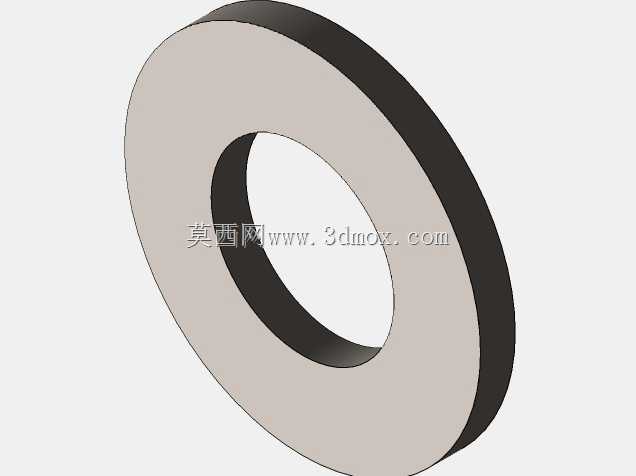

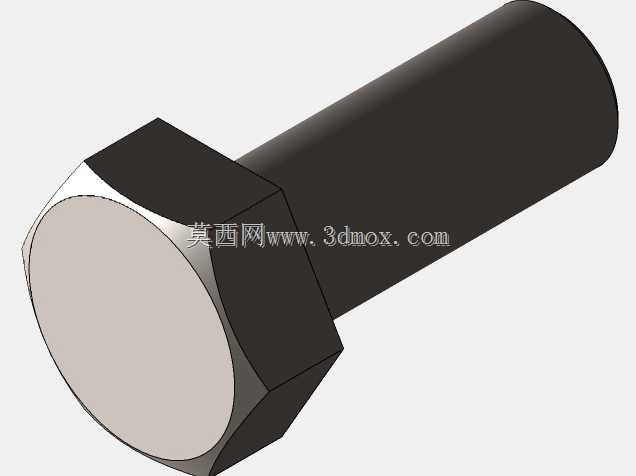

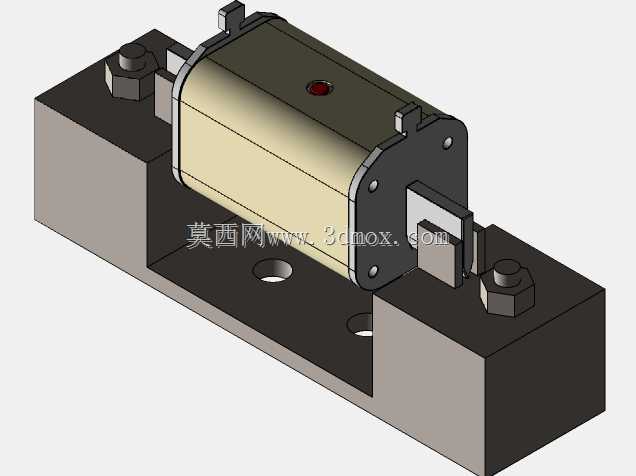

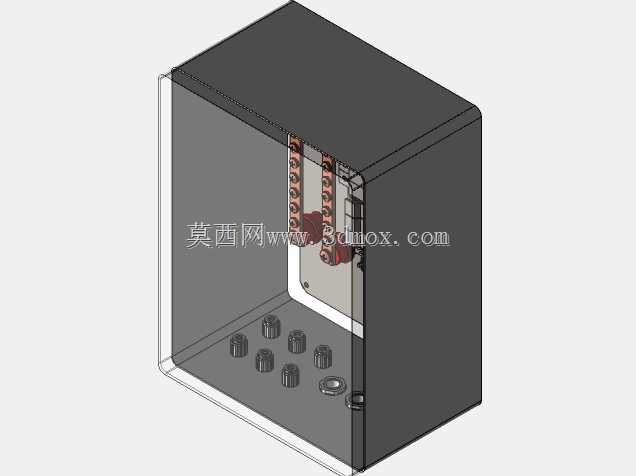

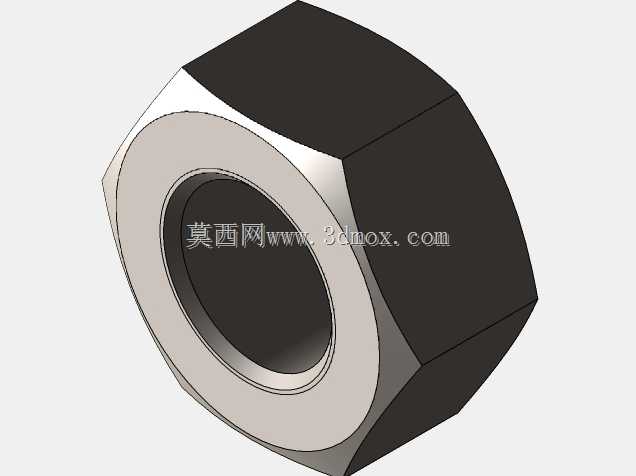

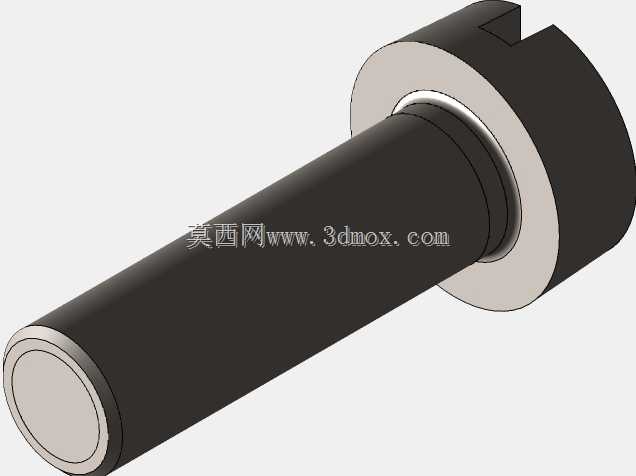

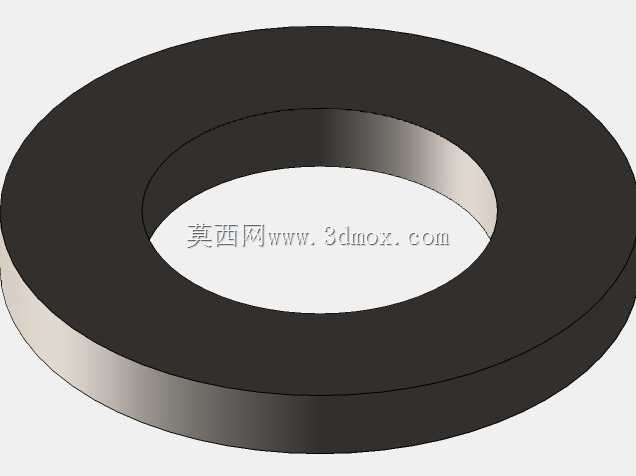

　　在户用小型离网光伏供电场景中，三串组件的汇流环节一直是容易被忽略的可靠性节点，不同于大型地面电站的多回路汇流柜，3串配置的离网系统往往配套小功率储能单元，安装空间多集中在户外支架侧、农户外墙或者小型设备舱内部，对部件的密封适配、安装紧凑度有非常具体的要求。这次的结构设计围绕最小化安装占用空间展开，核心密封承压构件采用环形叠层结构，外层选用耐候改性橡胶材质，内层为刚性绝缘衬圈，两者通过模压工艺贴合为整体，不需要额外的粘接工序，装配时直接卡入汇流箱体的线缆穿装位即可完成密封固定。

　　从实际使用场景出发，离网光伏系统的运维频次远低于并网电站，很多山区、牧区的离网站点半年甚至一年才会做一次例行巡检，这就要求汇流部件的密封结构必须能长期耐受户外紫外线照射、昼夜温差带来的材质形变，以及雨季的积水浸泡。设计时特意将环形构件的外圈厚度做了梯度处理，靠近箱体外侧的唇边厚度比内侧薄0.8mm，装配后唇边会在箱体压紧力作用下产生均匀的弹性形变，完全填充穿线孔与线缆护套之间的间隙，即使线缆因为风载产生小幅晃动，密封面也不会出现缝隙。内层的刚性衬圈采用阻燃PA66材质，邵氏硬度控制在85HD左右，既可以为外层橡胶提供足够的支撑力，避免橡胶长期受压出现过度蠕变，又能保证穿线时不会被线缆外皮的毛刺划伤，同时满足电气间隙的绝缘要求。

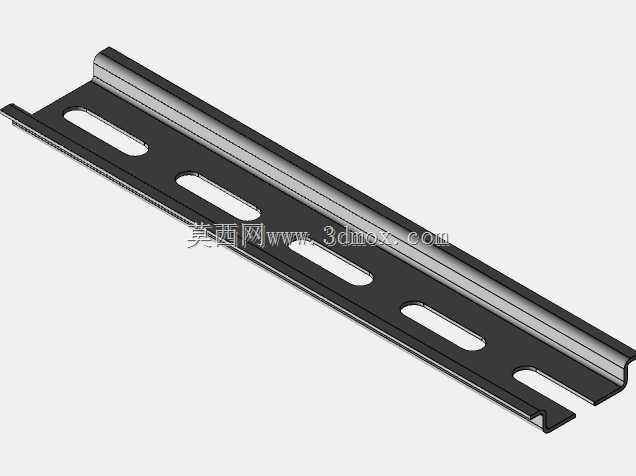

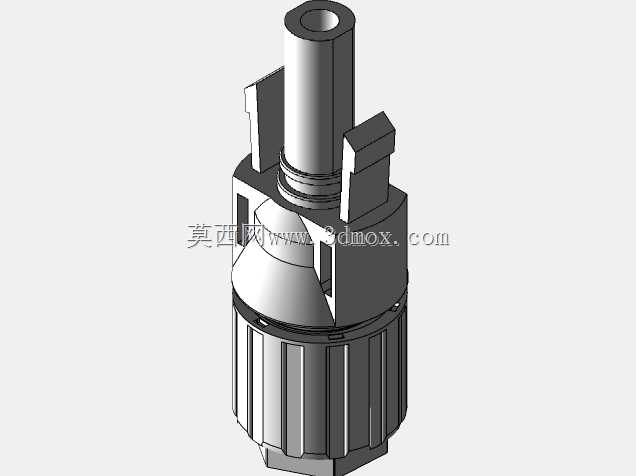

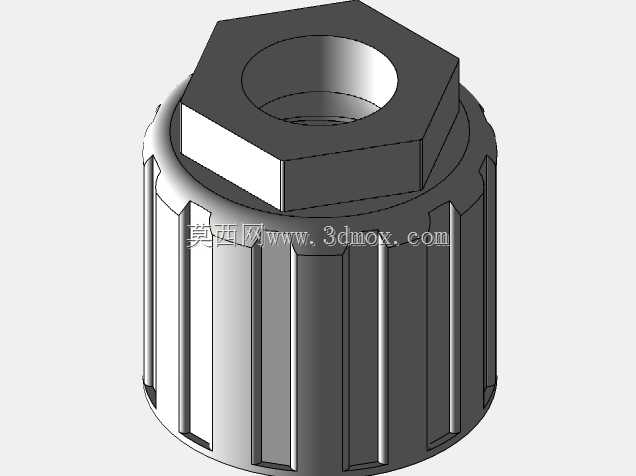

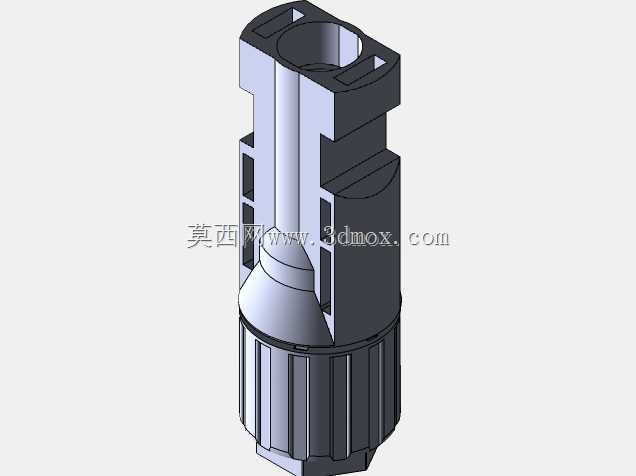

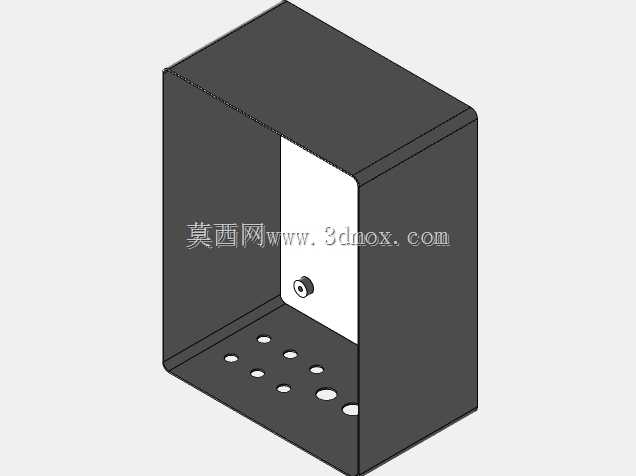

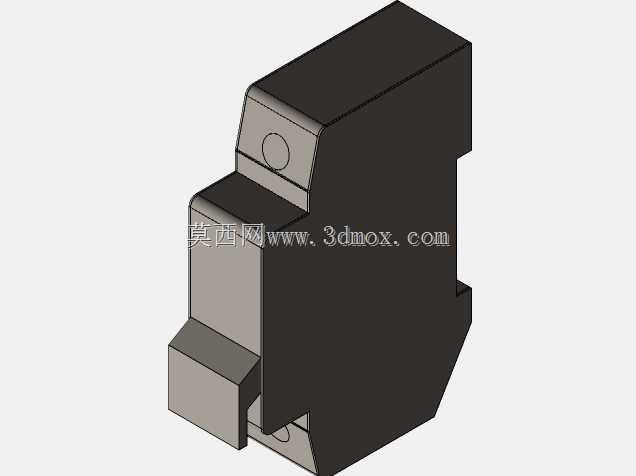

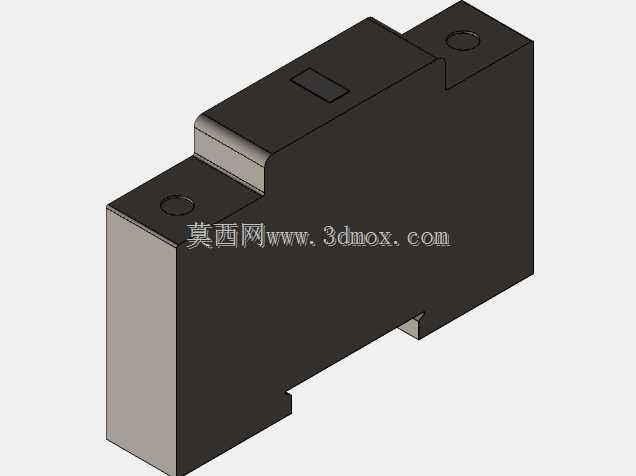

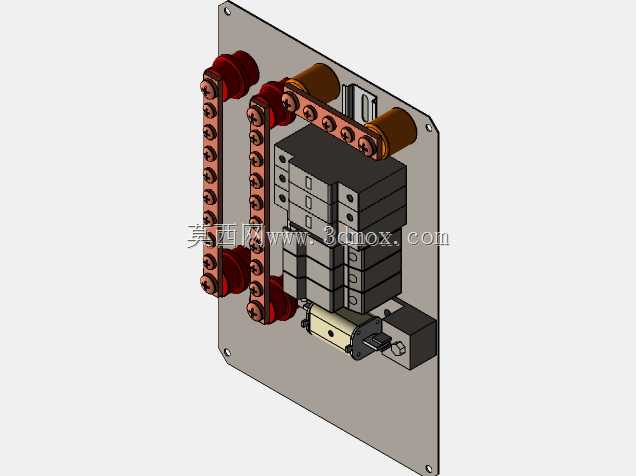

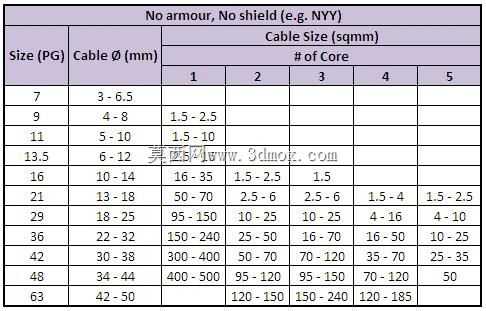

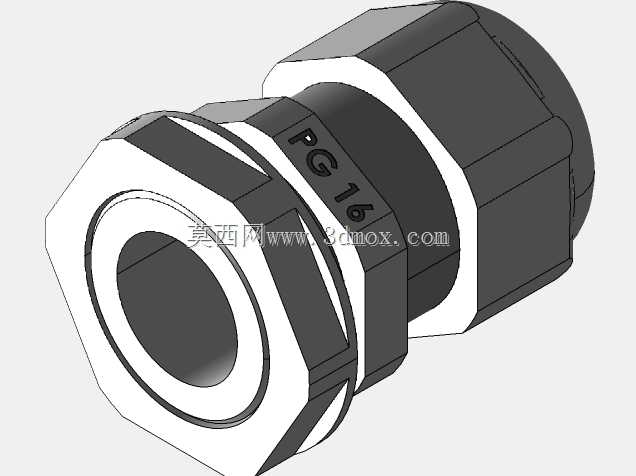

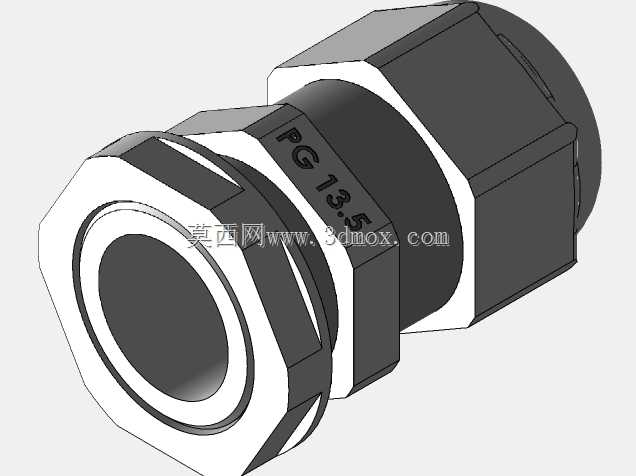

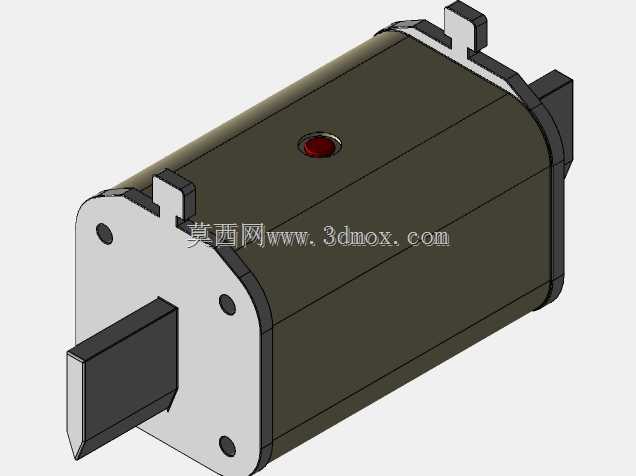

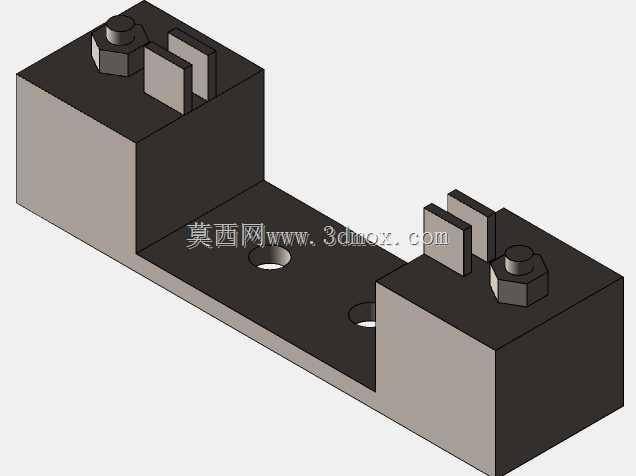

　　安装边界方面，这个环形密封件的适配孔径为常规光伏汇流箱通用的PG29穿线孔规格，外圈最大直径比穿线孔直径大2mm，装配时不需要额外涂抹密封胶，依靠橡胶本身的压缩量就能实现IP65级别的密封效果，适配的线缆外径范围在12mm到18mm之间，刚好覆盖三串光伏组件并联所用的4平方、6平方光伏线缆带护套后的外径尺寸。构件的整体厚度控制在12mm，安装后突出箱体内壁的距离不超过5mm，不会占用箱体内的接线空间，不会干涉内部汇流铜排、熔断器以及防反二极管的安装布局。

　　设计过程中也考虑了不同安装场景的适配性，比如在高海拔强紫外线区域，外层橡胶可以更换为三元乙丙混炼配方，抗老化寿命可以提升到15年以上；在沿海高盐雾区域，内层衬圈可以添加抗盐雾助剂，避免长期使用后出现材质脆化。整个构件的结构没有复杂的倒扣或者薄壁结构，不管是注塑生产还是模压生产都不需要复杂的模具结构，量产时的良率可以稳定在98%以上，装配时不需要专用工具，现场施工人员徒手就可以完成安装，能有效降低现场施工的工时成本。

　　从系统功能角度看，这个汇流部件虽然只是整个汇流箱的一个密封组件，但直接决定了汇流箱的户外防护可靠性，很多离网系统的汇流箱故障都是因为穿线位密封失效，雨水顺着线缆流入箱体内，导致汇流排短路、熔断器烧毁，甚至引发组件串的反向充电故障。这个环形结构的设计从根源上规避了密封胶老化开裂、密封件安装错位的问题，构件本身的同轴度公差控制在0.1mm以内，安装时只要卡入穿线孔就能自动对中，不会出现偏斜导致的密封间隙。同时构件的内圈做了圆角处理，穿线时不会刮伤光伏线缆的外护套，避免线缆护套破损导致的接地故障。

　　在结构验证阶段，这个构件经过了-40℃到85℃的高低温循环测试，1000小时的紫外线老化测试，以及1米水深30分钟的浸水测试，密封性能没有出现任何下降，压缩永久变形率控制在15%以内，完全满足离网光伏系统长期户外使用的要求。对于结构设计人员来说，这类小型配套构件的设计不需要追求复杂的结构，核心是匹配实际应用场景的安装条件、运维条件，在满足功能可靠性的前提下尽可能简化结构、降低装配难度，才能真正适配分布式离网光伏项目的实际需求。
