光伏支架用Z型折弯固定金属压件结构

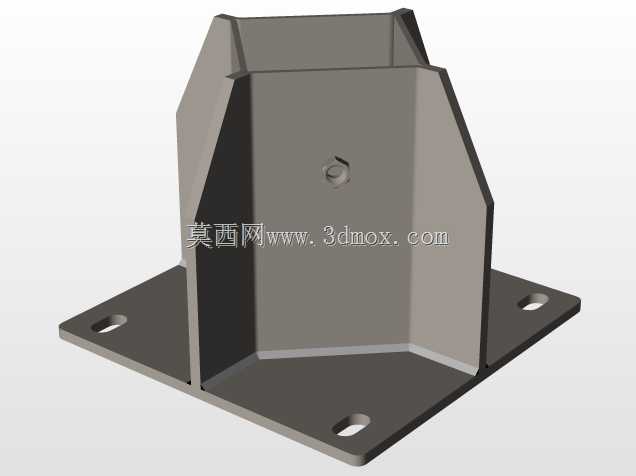

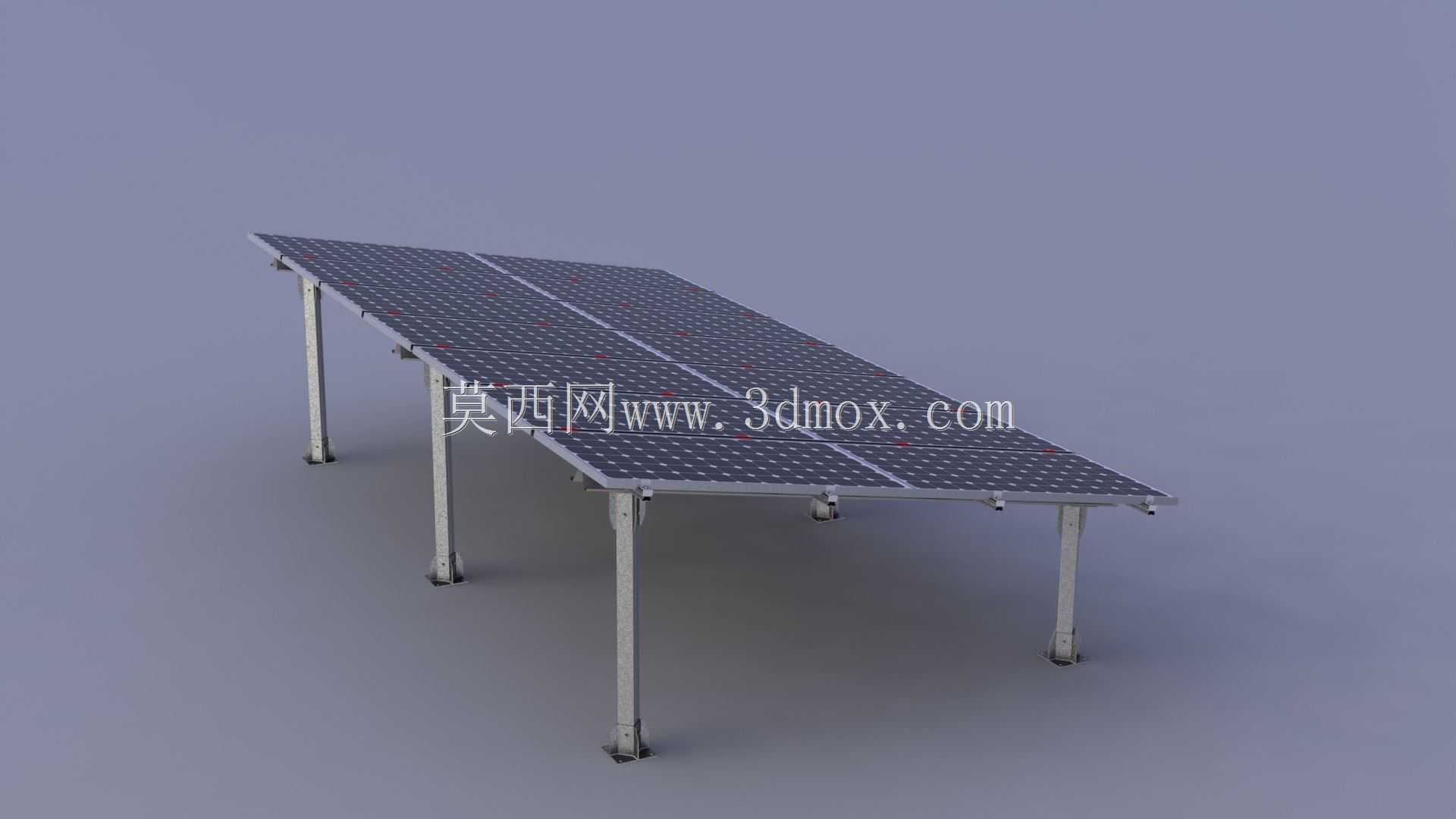

　　做光伏支架配套结构设计快八年，这类Z型折弯固定件是分布式光伏、集中式地面电站里用量极大的小部件，别看结构简单，实际选型和建模时要抠的细节一点不少。先从实际安装场景说，这类压件主要用在光伏组件边框与支架导轨的连接位置，区别于常规中压、边压的对称结构，这款Z型折弯件专门适配导轨侧边与组件边框下沿存在高度差的安装场景，常见于彩钢瓦屋面加装光伏、BIPV建筑一体化光伏系统的侧边固定工位，部分倾角可调的跟踪支架侧边限位也会用到同结构的改型件。

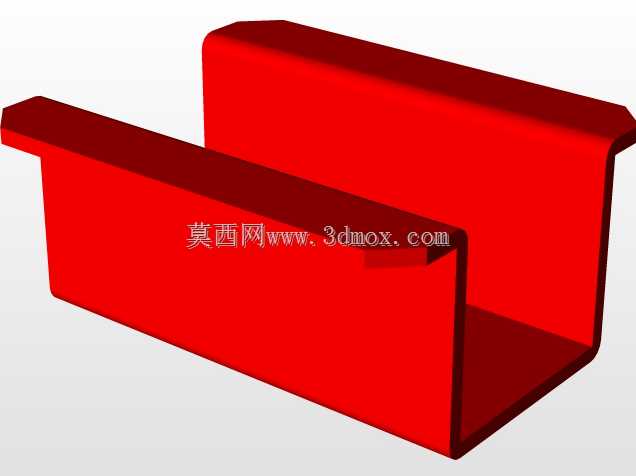

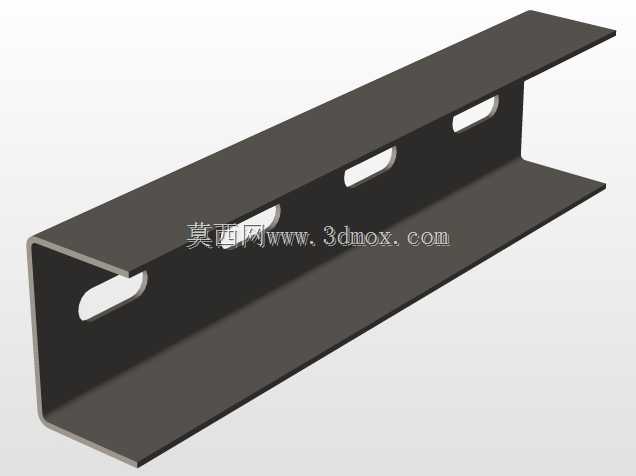

　　从功能特性上看，这个零件采用单块金属板连续折弯成型，没有额外焊接、拼接工序，量产时冲压折弯一次成型，生产效率高，批量一致性好。零件的三个折弯面各有作用：上方的水平折边压合在光伏组件铝合金边框的下沿台阶处，避免组件受风压、雪载时出现上下窜动；中间的垂直立面作为受力支撑面，抵消组件热胀冷缩产生的水平推力，同时匹配导轨与组件边框的高度差，不需要额外加垫垫块调整安装间隙；下方的水平折边通过紧固件与C型或U型光伏导轨连接，折边上预制的安装孔做了沉台处理，螺栓头安装后不会突出平面，避免与组件背面的接线、背板产生剐蹭。

　　设计思路上，这类零件首先要确定折弯内R角，常规采用1-1.5倍板厚的内R，避免折弯处出现应力集中开裂，尤其是采用镀锌板、镀铝锌板作为基材时，折弯R角过小容易导致镀层开裂，后续使用中出现锈蚀问题。其次要核算三个折边的长度尺寸：上折边的压合宽度不能小于12mm，否则压合面积不足，极端大风天气下可能出现压边脱开的风险；中间垂直立面的高度要匹配对应型号光伏组件边框的下沿高度与导轨顶面的高度差，常规尺寸在20-35mm区间，具体要根据项目选用的导轨规格、组件边框厚度做适配调整；下折边的长度要覆盖导轨的安装槽宽度，保证紧固件安装后有足够的咬合面积，避免固定点出现滑移。

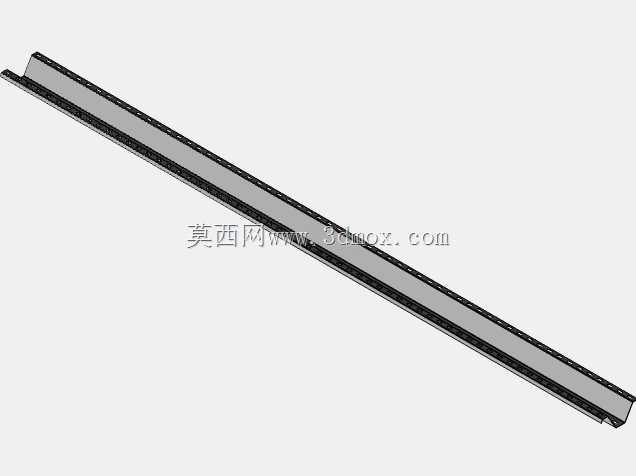

　　安装边界方面，这个零件的安装孔中心到垂直立面的距离要匹配导轨安装槽的中心距，常规设计为8-10mm，保证螺栓可以顺利穿入导轨槽内，不会出现与导轨侧壁干涉的情况。零件的整体宽度一般设计为30-40mm，单块组件的侧边固定点位不少于2个，配合扭矩为8-10N·m的螺栓锁紧，既可以保证足够的压紧力，又不会因为扭矩过大压裂组件的铝合金边框。另外在折弯的边角位置都做了C0.5的倒角处理，避免安装时锋利的边角割伤施工人员的手套、划伤组件背板或线缆绝缘层。

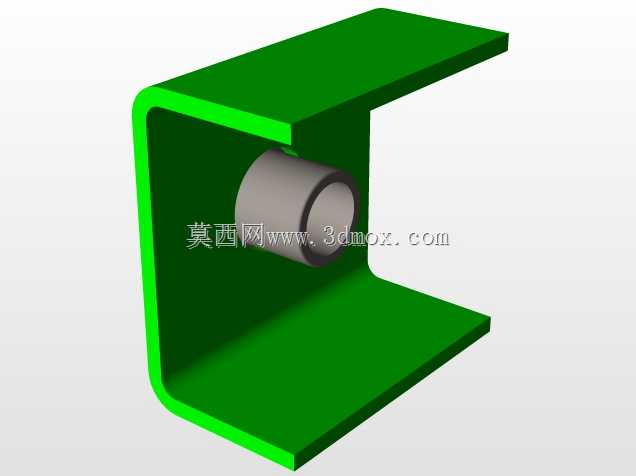

　　建模的时候要注意，这类钣金件的展开尺寸计算要扣除折弯系数，不同板厚、不同材质的折弯系数有差异，常规2mm厚的镀锌钢板，90度折弯的扣除量在3.2-3.5mm左右，展开下料时要把扣除量算准，否则折弯后成品的尺寸会出现偏差，导致现场安装时孔位对不上、压边宽度不足的问题。另外预制的安装孔要避开折弯线位置，孔边到折弯线的距离不小于1.5倍板厚，避免折弯时孔位出现拉延变形，导致螺栓无法顺利穿入。

　　实际项目应用里，这类固定件还要考虑防腐性能，常规户外使用的话，基材采用热镀锌钢板的话镀锌层厚度不小于80μm，沿海高盐雾区域的项目会采用304不锈钢板材加工，保证25年的使用寿命周期内不会出现严重锈蚀导致的结构失效。和常规的对称压块相比，这种Z型结构的零件不需要搭配额外的调高垫块，减少了安装时的配件数量，施工时可以直接卡入导轨位置，单手扶稳后拧紧紧固件即可，单点位安装时间比常规垫块加压块的组合方式节省近一半，在大面积屋面电站施工时能明显提升安装效率。

　　还要注意的是，这类零件的垂直立面与上下折边的垂直度公差要控制在±0.5mm以内，如果立面倾斜角度过大，会导致上折边压合时与组件边框不能完全贴合，出现点接触的情况，长期受振动影响可能出现松动。下折边的平面度也要控制，安装面不能有明显的凸起或凹陷，否则螺栓锁紧后零件会出现内应力，长期受户外温度变化影响，应力释放后会出现锁紧力下降的问题。
