轻量化航空灯具安装固定支架结构

　　这款支架主要面向航空机载照明系统的安装固定场景，在小型通航飞机、无人机的外部航行灯、着陆辅助灯装配环节中，承担灯具与机身蒙皮、内部承力结构之间的连接承载作用，也可适配部分地面特种作业设备的外置照明组件固定需求。从实际使用工况来看，这类支架需要同时承受飞行过程中的气动交变载荷、发动机传递的持续振动，以及极端温差下的材料形变应力，因此结构设计上优先兼顾了承载可靠性与自重控制的平衡。

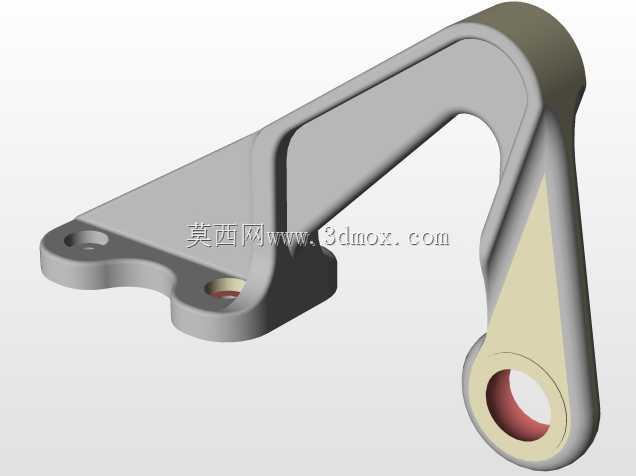

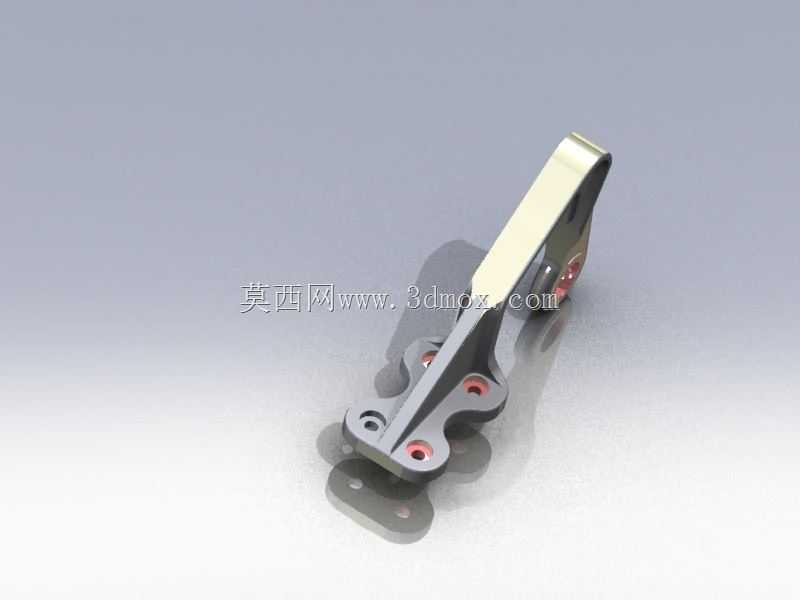

　　整体结构采用一体化铣削成型的主体设计，底座部分设置了三个呈三角形排布的安装孔位，其中靠近支架立臂根部的两个孔位带有衬套压装的沉台结构，安装时可通过配套螺栓将底座牢牢固定在机身承力肋的预设安装面上，三角形的孔位布局能够在有限的安装接触面内，最大化抵抗各个方向的倾覆力矩，避免灯具在高速气流冲击下出现偏转抖动。立臂部分顺着载荷传递路径做了变截面设计，从底座位置向上逐渐收窄，同时在立臂两侧加工出连续的减重凹槽，在不削弱纵向抗弯截面模量的前提下，尽可能去除非承载区域的材料余量，最终实现的减重效果能够有效降低机载设备的整体死重，对于对重量控制极为严苛的航空类设备而言，每一处结构减重都能直接转化为有效载荷的提升空间。

　　立臂顶端的灯具连接位设置了铰接式的安装接口，带有两个同轴的铰接孔，装配时可通过销轴将灯具与支架连接，配合孔位周边的阻尼垫片结构，能够在一定范围内调整灯具的照射角度，满足不同飞行姿态下的照明角度校准需求。铰接孔周边同样做了局部加厚处理，抵消铰接位置的应力集中问题，避免长期振动下出现孔位磨损、结构开裂的情况。整个支架的棱边位置都做了圆角过渡处理，一方面是减少铣削加工后的应力集中点，提升结构的疲劳寿命，另一方面也能降低高速气流流过支架表面时产生的气动阻力与紊流，减少对周边气动流场的干扰。

　　从安装边界来看，底座的安装面为平面结构，适配机身内部平整的承力安装面，三个安装孔的中心距经过精准匹配，能够直接对应标准航空灯具安装的通用孔位规范，不需要额外在机身结构上做二次打孔修改，降低现场装配的调整工作量。立臂的延伸高度经过严格控制，既保证灯具安装后能够伸出到机身蒙皮外侧的无遮挡区域，避免机身结构遮挡照明光线的照射范围，又不会因为伸出长度过长导致气动载荷力矩过大，增加支架根部的承载负担。支架整体的外形轮廓没有突兀的外凸结构，所有连接位置都做了沉头设计，装配后螺栓头部不会突出于支架表面，既减少了气动阻力，也能避免装配过程中尖锐突出部划伤操作人员或周边线路。

　　在材料适配层面，这类支架通常选用高强度铝合金作为毛坯材料，经过数控铣削成型后做表面阳极氧化处理，能够在保持较低自重的同时获得足够的结构强度，同时具备不错的抗腐蚀性能，能够适应高空低温、潮湿以及部分盐雾环境下的使用需求。结构设计过程中，通过有限元仿真对各个工况下的应力分布做了多次迭代优化，将高应力区域的材料做了针对性加厚，低应力区域尽可能去除多余材料，最终的结构应力分布均匀，没有明显的应力集中薄弱点，在额定载荷下的形变量控制在极小范围内，能够保证灯具安装后的位置稳定性，避免飞行过程中因为支架形变导致照明角度偏移，影响飞行过程中的照明指示效果。
