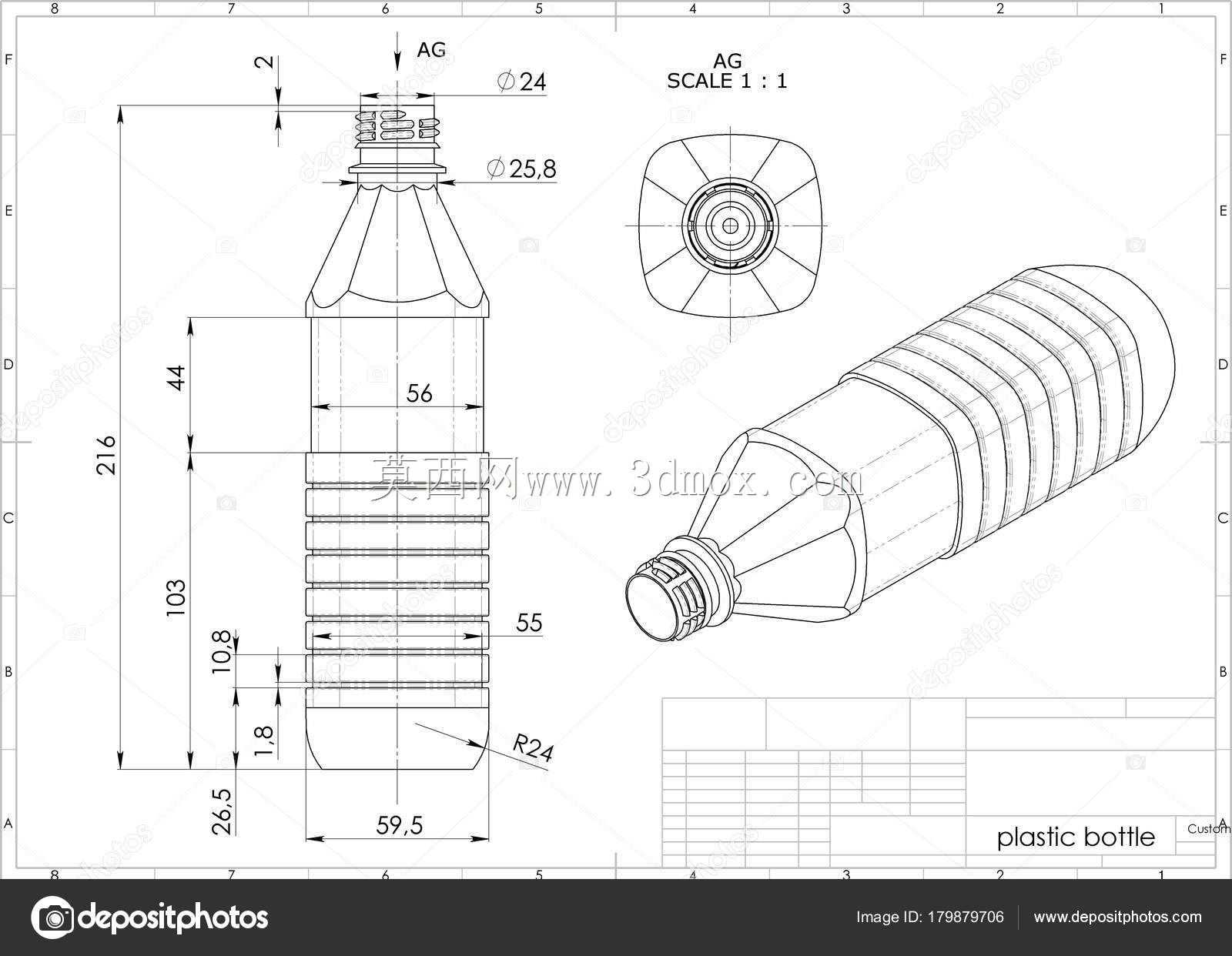

带详细尺寸标注的塑料瓶结构设计

　　日常流通的液态饮品包装领域，塑料瓶是应用占比最高的容器形式，这类瓶体的结构设计需要兼顾灌装适配、运输堆叠、用户握持、密封性能多维度的工程要求，绝非简单的曲面造型堆砌。从工程视角拆解该瓶体的结构逻辑，首先看瓶口区域，采用标准外螺纹结构，公称直径24mm，这个尺寸是国内瓶装饮品行业通用的瓶口规格，能够匹配市面绝大多数标准瓶盖，包括普通旋盖、防盗环盖、运动吸嘴盖等不同密封形式，无需额外开制专用瓶盖模具，能大幅降低包材采购的适配成本。瓶口下方设置直径25.8mm的限位凸台，这个结构的作用有两个：一是灌装旋盖时作为瓶盖的下行限位，保证旋盖扭矩一致，避免旋盖过深导致螺纹滑牙、或是旋盖过浅出现密封渗漏；二是在自动化灌装线上，

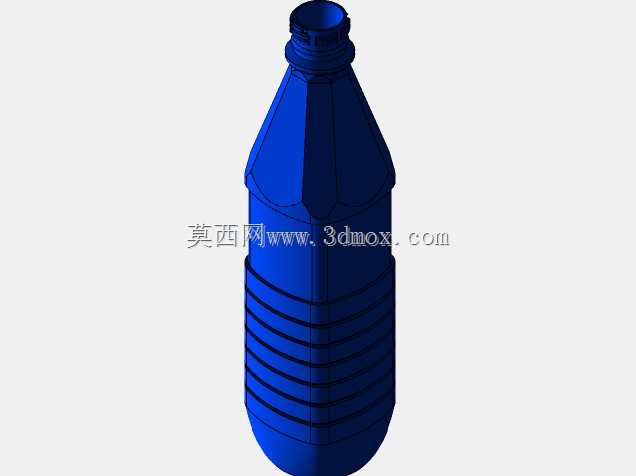

　　凸台可以作为卡瓶定位的基准面，配合灌装机的卡瓶机构实现精准工位定位，保证灌装头对准瓶口中心，减少灌装过程中的洒料问题。瓶身总高216mm，其中瓶口到瓶身直段的过渡区域高度为44mm，这个过渡段采用多瓣式曲面收窄设计，一方面是呼应瓶口的多边形截面特征，让整体造型线条流畅，另一方面这个区域是瓶体受轴向压力的薄弱区，曲面过渡相比直角折边能更好分散堆叠时的轴向载荷，避免堆码时瓶颈处出现屈曲变形。瓶身主体直段直径56mm，这个直径尺寸经过握持 ergonomics 验证，普通成年人单手握持时，拇指与其余四指的围度刚好能稳定包覆瓶身，不会出现直径过粗握持费力、或是直径过细瓶身失稳的问题。直段区域设置多道环形防滑凹槽，凹槽间距10.8mm，

　　槽深1.8mm，这些凹槽的作用不止是提升握持摩擦力，避免用户手上沾水或沾油时打滑，更重要的是提升瓶身的环向刚度——薄壁塑料瓶如果是光滑直壁，受侧向挤压时很容易出现不可逆的凹陷变形，均匀分布的环形凹槽相当于在瓶身上增加了多道环形加强筋，能大幅提升瓶身的抗侧压能力，在运输、搬运过程中即使受到挤压，也能快速回弹恢复原形，减少瓶体变形导致的外观不良。瓶身下部靠近瓶底的区域，设置R24mm的大圆弧过渡，瓶底直径59.5mm，比瓶身直段略宽，这个设计是为了提升瓶体放置的稳定性，更宽的瓶底配合大圆弧过渡，能让瓶体重心更低，放置在倾斜台面时的抗倾倒能力更强；同时瓶底区域的壁厚通常会比瓶身略厚，R角过渡能避免注塑或吹塑过程中出现应力集中，

　　减少瓶底受内压（比如碳酸饮品的内部气压、高温灌装的热胀压力）时出现开裂的风险。瓶底的26.5mm高度区域，设置了内凹的防滑底纹，一方面是避免瓶底与放置面形成真空吸附，导致用户拿起瓶子时出现费力的情况，另一方面底纹的凸起结构能减少瓶底与接触面的摩擦刮花，提升瓶底的耐磨性能。从建模逻辑来看，这类瓶体建模通常先绘制瓶身的轴向轮廓草图，通过旋转命令生成基础曲面，之后对瓶口螺纹区域采用螺旋线扫描生成螺纹结构，瓶身的防滑凹槽通过环形阵列切除或曲面偏移实现，瓶底的多边形特征通过截面投影放样完成，建模过程中需要严格控制各个曲面的曲率连续性，避免出现曲面褶皱，保证后续吹塑模具加工时的曲面光顺性，不会在成品瓶身出现明显的合模线或凹凸瑕疵。在实际生产适配中，该瓶体的尺寸边界需要匹配现有灌装线的拨瓶轮、卡瓶板、旋盖头的参数范围，56mm的瓶身直径、24mm的瓶口直径、216mm的总高，都适配常规500ml-600ml容量瓶装饮品的灌装线改造要求，无需对现有生产线的工位尺寸做大规模调整，就能快速导入量产。另外瓶身的环形凹槽位置，也预留了贴标空间，标签区域的瓶身直径保持一致，没有凹凸结构，能保证标签粘贴平整，不会出现标签起翘、褶皱的问题，适配套标、不干胶贴标等不同的标签工艺。
