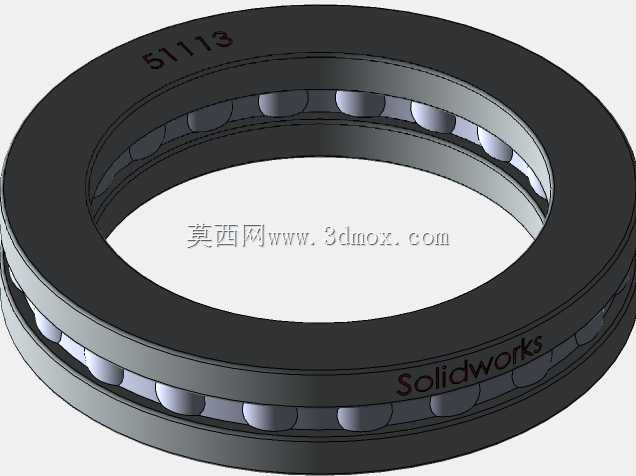

单向推力球轴承51113结构三维建模

　　在各类承受单向轴向载荷的机械传动结构中，推力球轴承是极为常见的支承部件，51113作为推力球轴承系列里的常规规格，广泛应用在立式水泵输出端、减速机低速轴轴向定位端、机床主轴轴向限位结构、起重设备吊钩支承组、液压油缸端部支承等场景中，这类场景的共性是需要部件在承受垂直于安装面的轴向载荷时，能够保证转动副的低摩擦运转，同时限制轴系的轴向窜动，避免传动部件因轴向位移出现啮合偏差、密封磨损等问题。

　　从实际使用的功能特性来看，51113属于单向推力球轴承，仅能承受单一方向的轴向载荷，不具备径向承载能力，因此在装配场景中，这类轴承通常会和深沟球轴承、圆柱滚子轴承等可承受径向载荷的轴承配对使用，由径向承载轴承承担轴系的径向力与径向定位，推力轴承单独承担轴向载荷，避免滚动体因受复合载荷出现滚道偏磨、保持架变形等失效问题。该类轴承的滚动体为钢制球形，沿轴圈与座圈的滚道均匀排布，依靠保持架实现滚动体的等间距分隔，避免滚动体在运转过程中相互摩擦碰撞，降低运转过程中的摩擦损耗与温升。

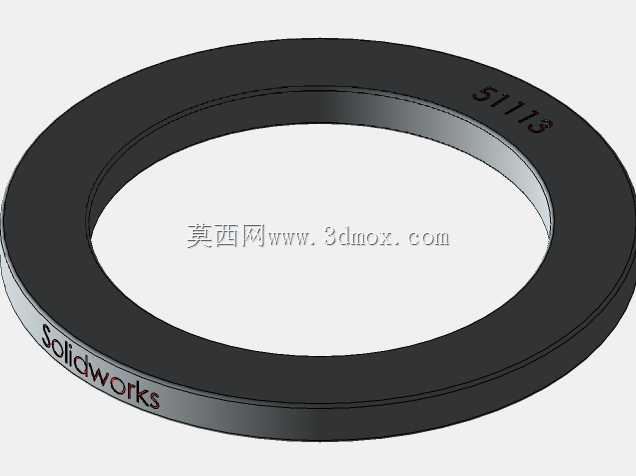

　　从设计思路层面还原该轴承的建模逻辑时，首先要明确推力轴承与径向轴承的结构差异：推力球轴承不存在内圈外圈的套装结构，而是分为与转动轴过盈配合的轴圈、与轴承座孔间隙配合的座圈两个独立环形部件，轴圈的内径尺寸略小于座圈内径，装配时轴圈随轴同步转动，座圈固定在轴承座安装槽内保持静止，滚动体在两个圈体的滚道之间做滚动运动。建模过程中需要严格匹配标准件的尺寸边界，51113的公称内径为65mm，对应适配的轴径为65mm，公称外径为90mm，对应轴承座安装孔的加工尺寸需匹配该外径并预留合理的装配间隙，轴承整体装配高度为18mm，安装时需要在轴承座端预留对应的轴向安装空间，同时要考虑轴肩与座孔挡肩的尺寸设计，轴肩的外径不能超过轴圈滚道的内径边界，座孔挡肩的内径不能小于座圈滚道的外径边界，避免挡肩与保持架、滚动体发生运动干涉，影响轴承的正常运转。

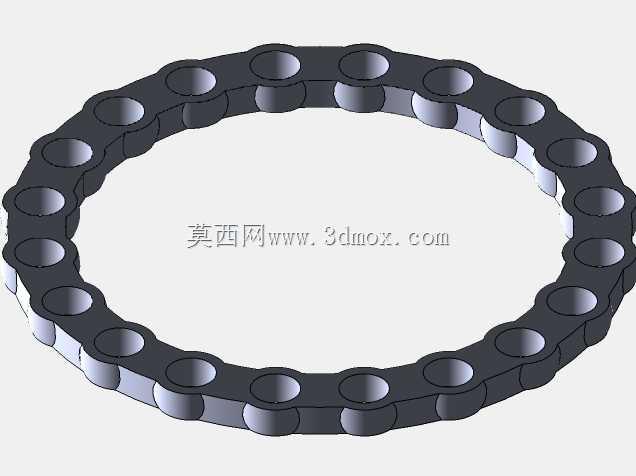

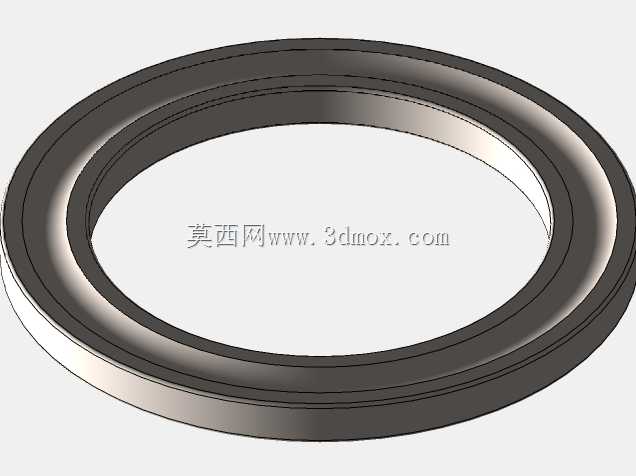

　　建模过程中，滚道的曲面参数是核心设计要点，轴圈与座圈的滚道均为与钢球半径匹配的弧形球面沟道，沟道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既能够保证轴向载荷的均匀传递，又能控制滚动摩擦的阻力在合理区间。保持架采用冲压钢制浪形保持架结构，建模时需要在保持架上加工出与钢球数量匹配的半球形兜孔，兜孔的直径略大于钢球直径，保证钢球在兜孔内可以自由转动，同时不会从兜孔中脱出，相邻兜孔之间的连接筋需要保证足够的结构强度，避免轴承高速运转时保持架因离心力出现断裂变形。

　　在实际选型应用中，需要注意该型号轴承的极限转速限制，因为推力轴承在高速运转时，滚动体会受到较大的离心力与陀螺力矩，容易出现钢球在滚道内打滑、保持架异常磨损的问题，因此该类轴承更适用于中低速运转的轴向支承场景，当应用场景转速较高时，需要搭配推力角接触球轴承或者采用双向推力轴承搭配润滑结构优化的方案。安装过程中，需要保证轴圈与轴的同轴度、座圈与轴承座安装面的垂直度，若安装面出现倾斜，会导致轴承承受的轴向载荷分布不均，局部滚道应力集中，大幅缩短轴承的使用寿命，同时要根据应用场景的载荷大小、运转温度选择适配的润滑方式，中低速轻载场景可采用脂润滑，重载高温场景则需要采用油润滑，并设计对应的密封结构，避免外界粉尘、金属碎屑进入轴承滚道内部，造成滚道压痕、磨损加剧等问题。

　　从建模的细节处理来看，轴圈与座圈的安装端面需要设计合理的倒角，既能够去除加工过程中的锐边毛刺，也能在装配时起到导向作用，避免装配过程中刮伤轴径与轴承座安装孔的表面。钢球的排布需要严格按照标准件的钢球数量均匀圆周阵列，保证每个钢球承受的载荷均匀，避免出现个别钢球过载碎裂的情况。整个模型的装配关系需要符合实际装配逻辑，轴圈与轴设置为同轴配合，座圈与轴承座设置为同轴配合，钢球与两个滚道之间设置相切配合，保持架与钢球之间设置间隙配合，还原真实的装配约束关系，为后续的装配干涉检查、有限元载荷分析、运动仿真提供准确的模型基础。
