五十千克规格液化石油气储存钢瓶结构设计

　　在城镇燃气配送、餐饮后厨供气、小型工业生产临时供气等场景中，五十千克级液化石油气瓶是应用范围极广的承压储运容器，这类容器的三维结构设计需要同时兼顾承压安全、搬运适配、阀门防护、充装对接等多维度的工程需求，不能仅做外形曲面的复刻。从实际使用场景倒推设计逻辑，首先要明确这类钢瓶的核心功能是在额定工作压力下安全储存液化石油气，同时适配常规的充装、运输、日常使用全流程操作，避免出现结构干涉或者安全隐患。

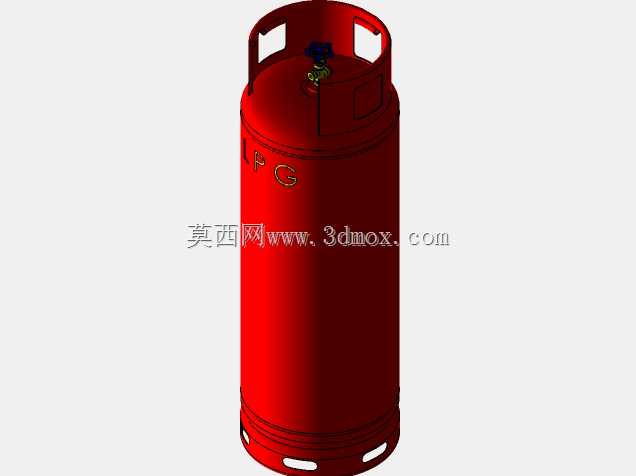

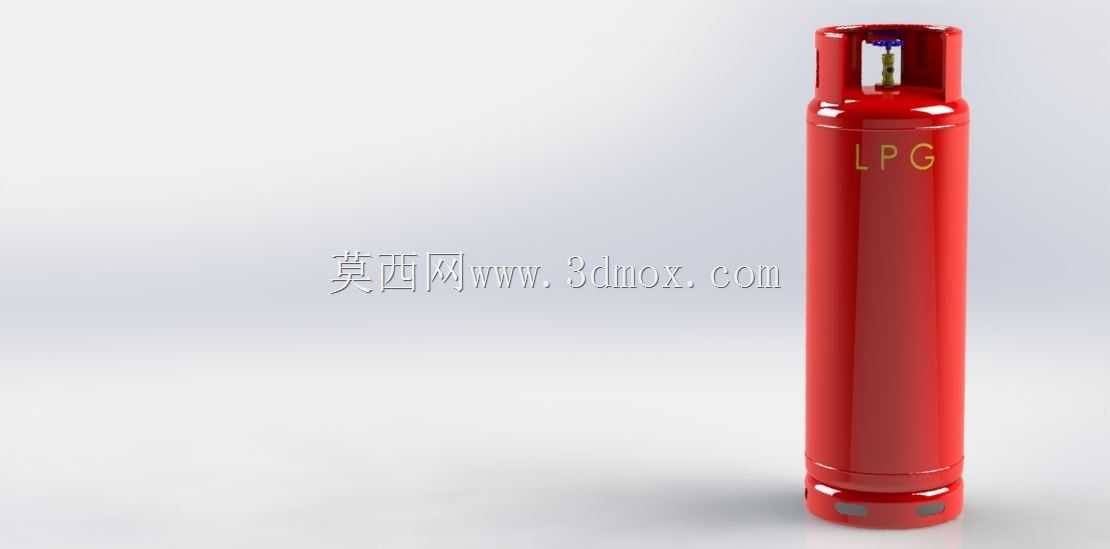

　　瓶身主体采用圆柱形回转体结构，这是承压容器的经典结构选型，圆柱段的壁厚需要结合液化石油气的饱和蒸气压、材料屈服强度做等强度设计，避免局部应力集中——尤其是瓶身底部的卷边结构、顶部与护罩连接的焊接区域，都是应力集中的高发位置，建模时需要严格按照实际焊接坡口、卷边圆弧尺寸做细节还原，不能直接用直角拼接简化。瓶身底部的凹型底座设计，一方面是让钢瓶直立放置时形成稳定的支撑面，避免地面不平整导致的倾倒，另一方面底座上开设的沥水孔，能避免户外存放时雨水积存在底座与瓶身的缝隙里造成腐蚀，这一细节在很多简化模型里经常被忽略，但实际使用中直接影响钢瓶的使用寿命。

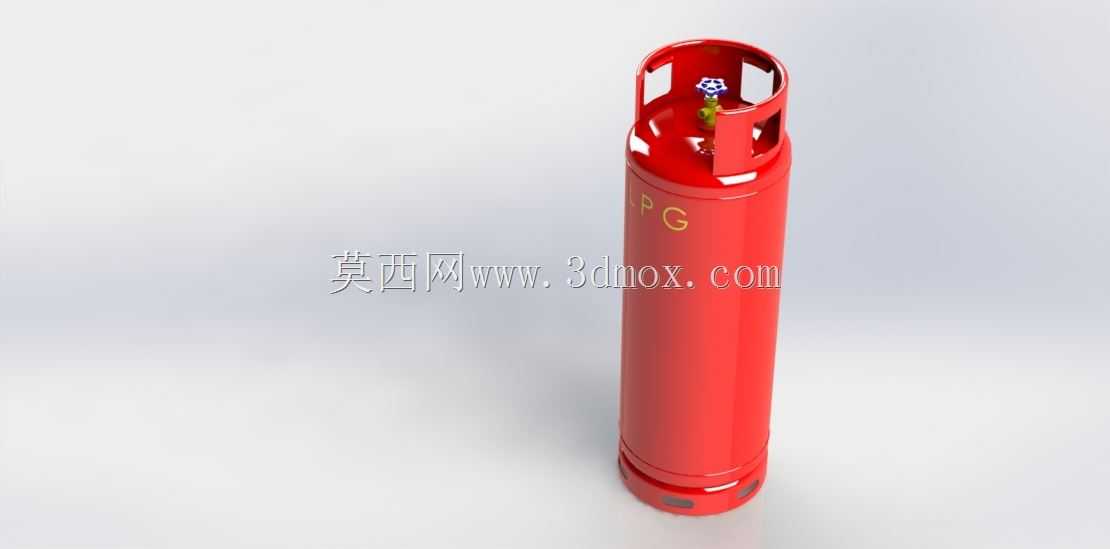

　　顶部的护罩结构是设计中需要重点考量的部分，护罩采用镂空式框架结构，既能够对瓶阀、角阀、减压阀连接部位形成物理防护，避免搬运过程中碰撞导致阀门变形泄漏，又不会遮挡阀门操作空间，方便操作人员开关阀门、连接减压阀。护罩上开设的手提孔位，尺寸完全适配成年人手部握持的空间，同时孔位边缘做圆弧翻边处理，避免搬运时割伤手部，这一结构的高度设置也经过反复校核，保证操作人员提举时的重心位置合理，不会出现过度前倾费力的情况。瓶身上的标识区域，预留了钢印、检验标识、介质标识的平整位置，避免因为曲面弧度导致标识打印不清晰，符合压力容器的标识规范要求。

　　从安装边界与尺寸适配来看，这类五十千克钢瓶的整体高度、外径尺寸需要适配常规的燃气钢瓶运输车的固定架、餐饮场所的钢瓶储存柜尺寸，建模时严格控制外径公差范围，保证钢瓶能够顺利放入常规的固定卡位，不会出现尺寸过大卡滞或者过小晃动的问题。瓶阀的安装接口采用标准锥管螺纹设计，接口的中心位置、伸出高度完全适配市面上主流的减压阀、充装枪的对接尺寸，不需要额外加装转换接头就能直接对接，减少现场安装的适配成本。瓶身中部的防滑纹路设计，一方面是增加搬运时手部与瓶身的摩擦力，另一方面也能在钢瓶堆叠运输时增加相邻瓶体之间的摩擦力，避免运输过程中出现滑移倾倒。

　　在建模过程中，所有的焊接位置都预留了合理的焊接收缩余量，焊缝的凸起高度按照实际焊接工艺要求设置，避免后续做有限元分析时因为焊缝结构缺失导致应力计算结果失真。护罩与瓶身的连接采用焊接固定，连接位置的支撑筋结构做了加强处理，避免吊装、提举时护罩受力变形。瓶身内部的容积经过精确计算，保证五十千克液化石油气的充装量符合安全规范要求，预留足够的气相空间，避免环境温度升高时瓶内压力超过安全阈值。另外，钢瓶的重心位置经过校核，直立放置时的稳定角符合安全要求，即使受到一定角度的外力碰撞也不会轻易倾倒，降低日常使用中的安全风险。
