60公斤级工业用高压氧气瓶结构设计

　　在工业生产、医疗救护、金属焊接切割等诸多作业场景中，高压氧气瓶是保障气源稳定供给的核心承压储运设备，本次呈现的60公斤级氧气瓶结构，完全围绕常规工业充装、周转、使用的全流程工况完成细节设计。从实际使用场景来看，这类气瓶广泛应用于机械加工车间的气焊气割工位、医疗场所的集中供氧系统、野外抢修作业的临时供气点，以及化工生产环节的氧气输送补给场景，需要适配频繁的短途转运、固定工位长期放置、不同环境温度下的承压变化等复杂工况，因此设计阶段首先要平衡罐体强度与自重的关系，既要满足高压充装下的结构安全冗余，也要控制整体重量适配人工辅助搬运、叉车周转的作业需求。

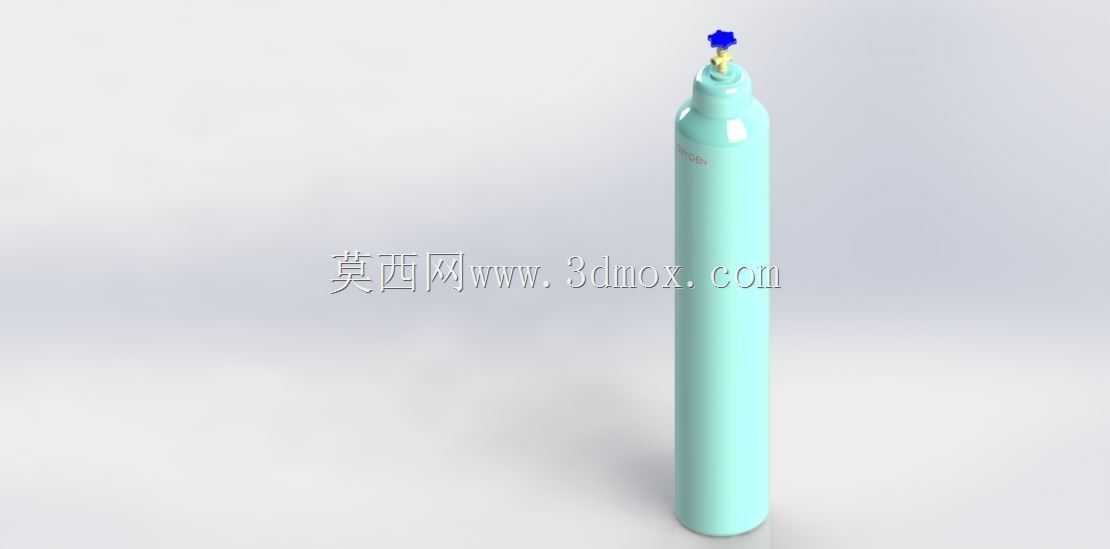

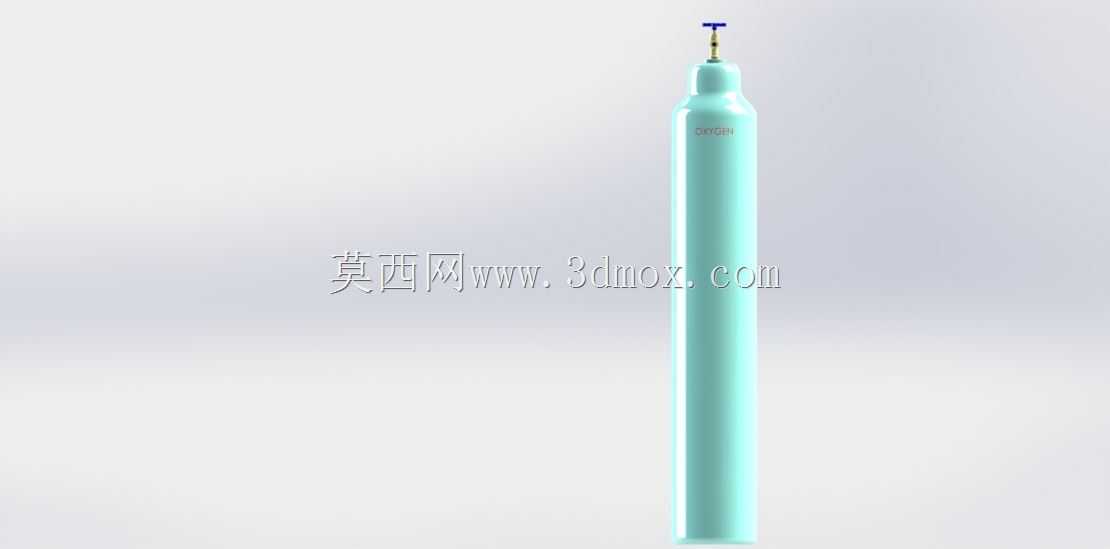

　　从功能特性上看，该气瓶采用细长立式圆柱罐体结构，底部为圆弧收口的承压封头，无需额外安装底座即可实现直立放置，适配车间常规的气瓶固定架、防倾倒链条的安装尺寸，罐体顶部的瓶阀接口采用标准锥管螺纹设计，可直接匹配常规的氧气减压器、输气软管接头，无需额外加工转换接口；瓶阀顶部设置的手轮采用防滑T型结构，佩戴劳保手套也可完成开关操作，手轮下方的泄压密封结构完全参照承压容器的密封要求设计，可避免长期使用后的气体渗漏问题。罐体的直筒段采用等壁厚设计，在建模阶段通过回转特征完成主体结构构建，所有焊缝位置均做圆弧过渡处理，避免应力集中带来的疲劳损伤，直筒段的外径尺寸适配市面上通用的气瓶防护圈、固定卡扣规格，用户在配套现有工位的固定装置时无需重新调整安装尺寸。

　　设计思路上，首先依据高压气瓶的承压要求计算筒体壁厚，60公斤级的充装量对应常规15MPa的工作压力，筒体材料选用常用的气瓶专用合金钢，建模过程中对顶部收口位置做了等强度过渡处理，避免直筒段与瓶阀安装座连接处出现壁厚突变；瓶身的标识区域预留了足够的平面位置，可用于喷涂介质名称、压力等级、检验日期等常规标识，不会因为圆弧曲面导致标识喷涂困难。考虑到气瓶周转过程中可能出现的碰撞、滚动情况，罐体的上下封头位置均预留了防护配件的安装空间，顶部可加装标准的瓶阀防护帽，避免转运过程中瓶阀受到撞击损坏。

　　从安装边界来看，该气瓶直立放置时的重心位于筒体中下部，配合常规的防倾倒固定装置即可满足车间安全放置要求，罐体的外径尺寸可适配市面上绝大多数的气瓶手推车、固定支架的夹持范围，不需要单独定制配套的固定工装；瓶阀的接口高度符合常规操作的人体工学要求，站立状态下即可轻松完成减压器安装、阀门开关操作，不需要额外垫高或者弯腰操作。在实际建模过程中，所有的密封面、螺纹连接位置都严格按照相关标准的尺寸公差构建，可直接用于后续的工程图导出、生产工艺参考，也可用于车间供气系统布局的三维仿真，模拟工位布置时的气瓶摆放位置、输气管路走向，提前排查工位布局中可能出现的空间干涉问题。不同于小型便携医用氧气瓶，60公斤级的工业氧气瓶更侧重长期固定工位使用、大容量储存的需求，因此在结构上没有设置额外的便携提手，而是通过标准的外形尺寸适配通用的转运、固定工装，降低全生命周期的使用配套成本。
