Unistrut41x41型材连接组装支架结构

　　在工业现场的管线排布、轻型设备挂载、临时作业支撑场景里，基于成品型钢的快装支架一直是兼顾安装效率与结构可靠性的首选方案，这套采用Unistrut 41×41规格型材搭建的立式框架结构，正是针对这类场景做的标准化连接设计。不同于焊接成型的固定支架，这套结构全程采用型材配套连接件完成拼接，不需要现场做焊接、打磨、防腐补漆工序，所有构件都可以在车间预制后运到现场快速组装，甚至可以根据现场的安装空间、挂载需求灵活调整层间高度、横向跨度，适配不同的作业要求。

　　从实际用途来看，这类支架可以覆盖三类核心场景：第一类是工业厂房内的电气管线、压缩空气管路、消防喷淋支管的架空支撑，替代传统的角钢焊接支架，安装效率能提升60%以上，后期管线调整时只需要松开连接件螺栓就能挪动固定点位，不会破坏原有结构；第二类是生产车间里轻型检测设备、小型操作终端、物料挂架的立式支撑，不需要在地面做大面积预埋，只需要通过底部的型材连接脚做膨胀螺栓固定，就能满足150kg以内的静态挂载要求；第三类是展会、临时作业区的快装展示架、工具挂架，拆装后所有构件都能打包转运，重复利用率远高于一次性焊接支架。

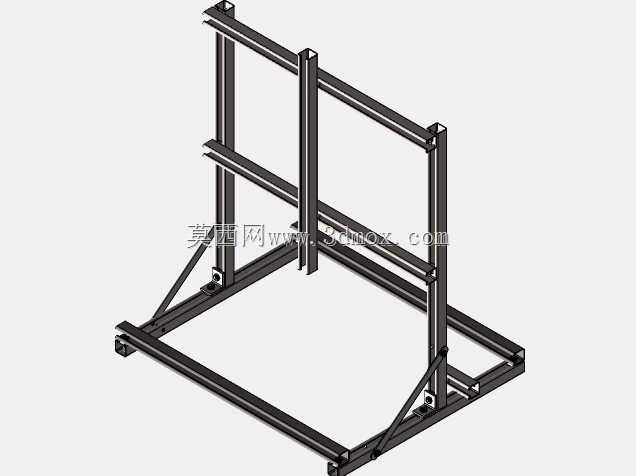

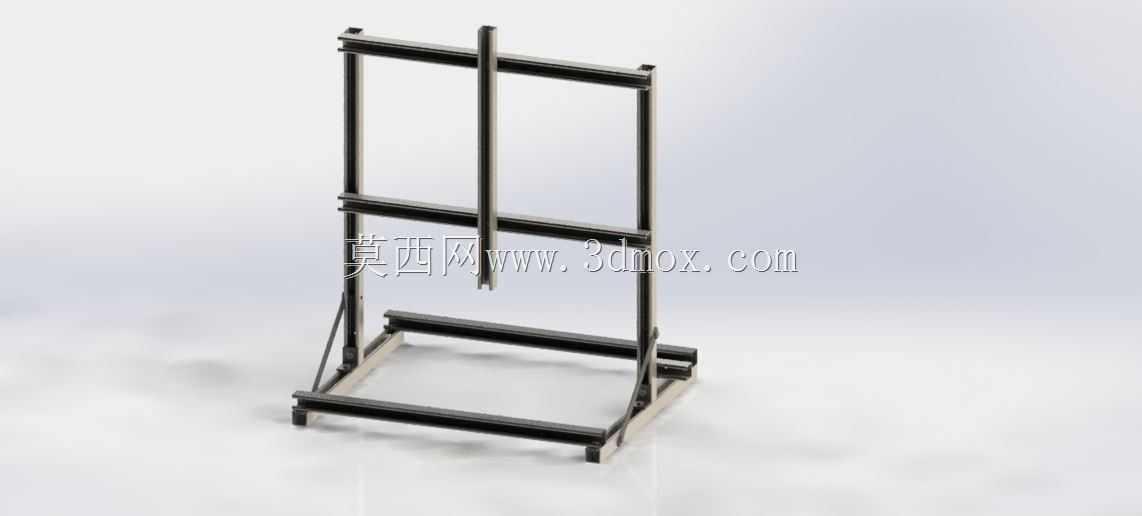

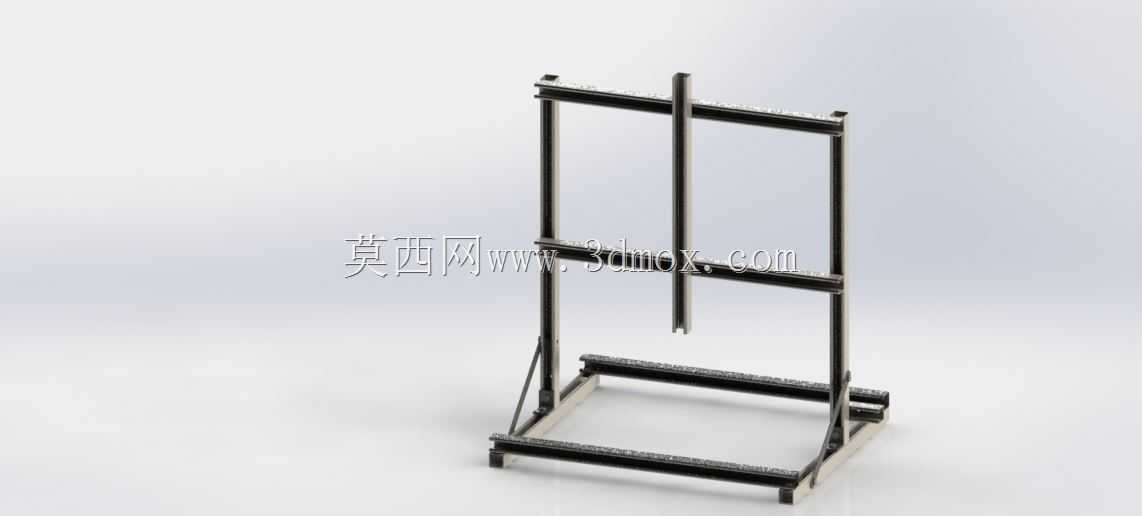

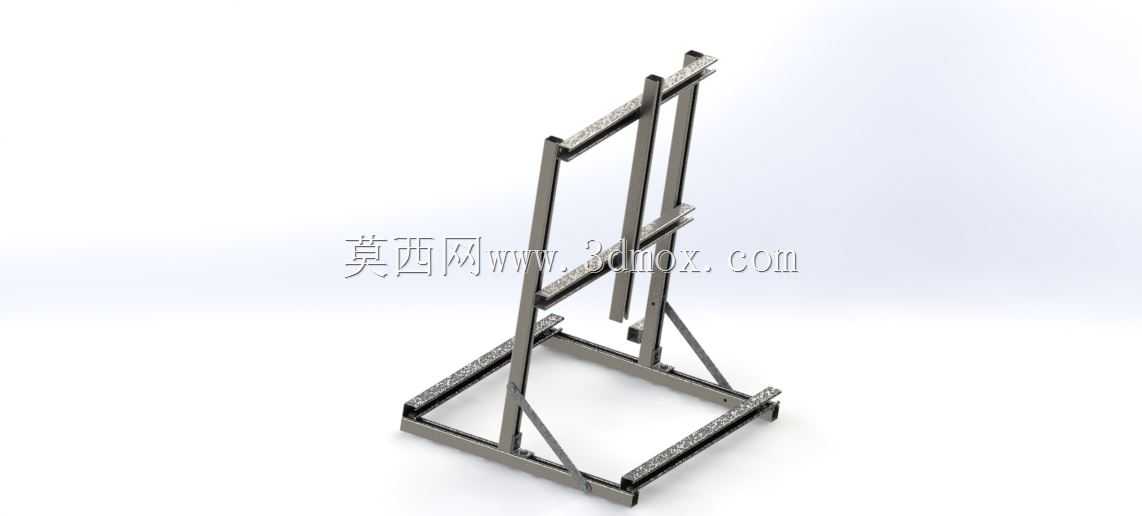

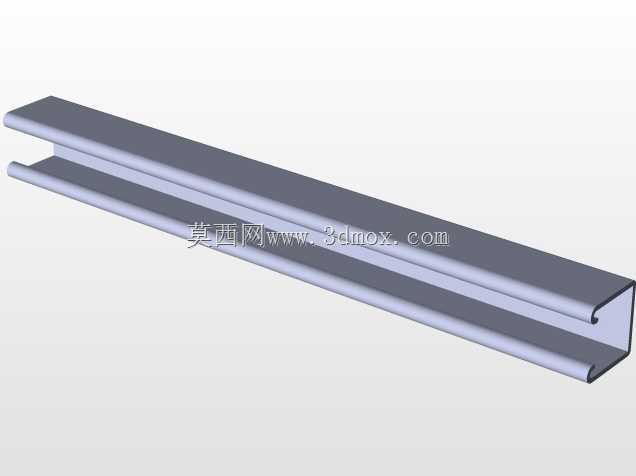

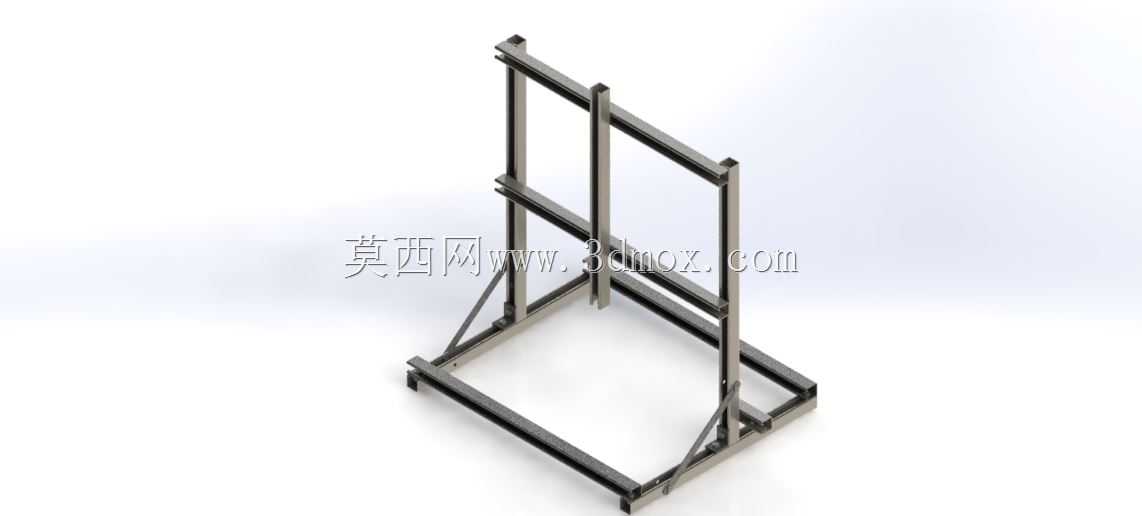

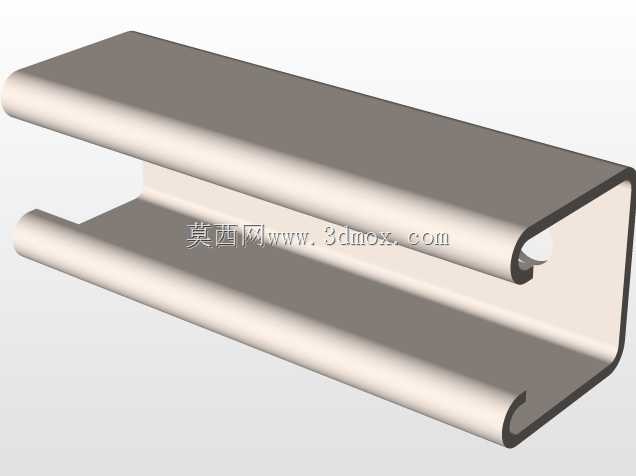

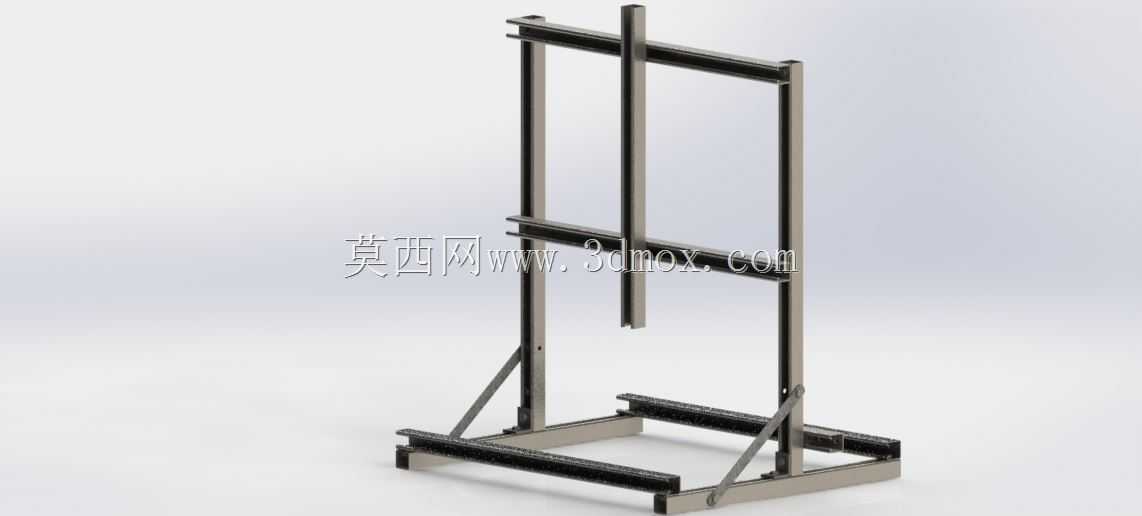

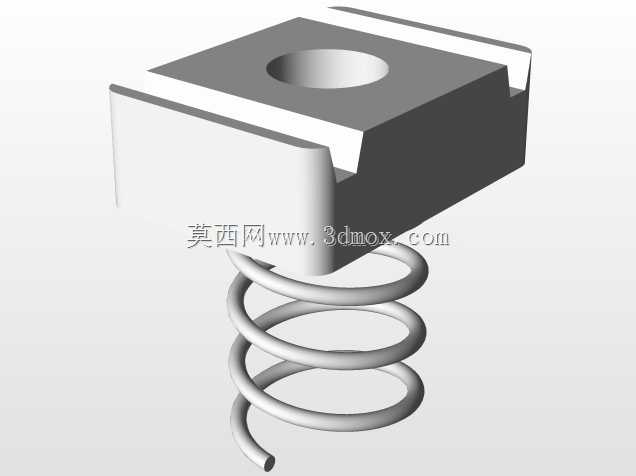

　　这套结构的设计思路完全围绕成品型钢的连接特性展开，Unistrut 41×41型材本身是带内卷边的冷弯槽钢，截面惯性矩在同规格轻型型钢里表现优异，41mm的截面宽度刚好适配标准的弹簧螺母、T型螺栓，不需要在型材上额外打孔，所有连接点都可以通过型材内置的槽道完成固定。框架整体采用矩形立式布局，底部是两根平行的横向型材作为落地支撑脚，通过直角连接件与两根竖向主型材锁固，竖向型材的中上部设置一道横向加强横梁，既可以提升框架整体的抗侧倾能力，也能作为中间挂载层使用；竖向型材中间额外设置一根通长的竖向分隔型材，将上部的安装空间分成两个等宽区域，方便挂载不同宽度的设备或管线，斜向的支撑型材连接底部横向脚与竖向主型材，形成三角形稳定结构，抵消支架挂载时产生的侧向弯矩，避免支架受载后出现前倾、侧晃的问题。

　　从安装边界来看，这套支架的整体占地尺寸控制在0.6㎡以内，底部横向支撑的长度不超过800mm，竖向总高度可以根据使用需求在1200mm到2000mm之间灵活调整，所有连接点采用的都是标准Unistrut配套直角连接件、斜角连接件，螺栓锁紧扭矩控制在18N·m就能达到额定的连接强度，不需要额外做加强焊接。安装时需要注意底部支撑脚的水平度调整，四个接触点的高度差不能超过2mm，否则会导致框架受力不均，长期挂载后出现连接点松动；如果是用于有振动的设备支撑，需要在连接螺栓处加装防松垫圈，同时在底部支撑脚下方加装橡胶减震垫，降低振动传递导致的连接失效风险。

　　结构细节上，这套支架的所有型材端部都做了钝化处理，没有尖锐的毛边，避免安装作业时划伤操作人员；型材表面采用的是热浸锌处理，在普通室内环境下的防腐寿命可以达到20年以上，即使是在湿度较高的车间、地下管廊场景，也能满足长期使用的防腐要求。不同于定制焊接支架需要根据现场尺寸逐一放样，这套连接结构的所有型材长度都可以按标准模数裁切，连接件都是通用标准件，设计时只需要根据挂载重量核算型材的挠度变形，确保在额定载荷下型材的最大挠度不超过跨度的1/200，就能满足结构安全要求，不需要做复杂的有限元分析，非常适合一线工程人员快速选型、快速搭建。

　　在实际建模过程中，这套结构完全还原了Unistrut型材的槽道细节、连接件的贴合面结构，所有连接孔位都和实际产品的安装尺寸一致，工程人员可以直接调用这个模型，根据自己的实际需求调整型材长度、增减横梁数量，快速生成符合现场要求的支架模型，直接导出工程图用于材料统计、安装指导，不需要从零开始绘制型材截面、设计连接结构，能大幅缩短轻型支撑结构的设计周期。
