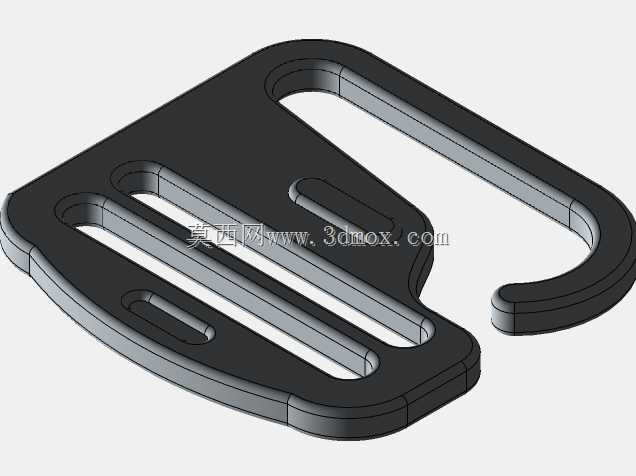

织带配套G型快挂吊钩结构设计

　　这款G型吊钩主要适配各类织带类承载场景，在户外装具、物流捆扎、设备便携挂装、工装辅具挂载等领域都有广泛应用，区别于传统封闭环式吊钩，它采用侧边开口的G形钩体结构，无需穿引织带即可完成快速挂接与脱卸，在需要频繁拆装挂载点的作业场景中，能大幅降低操作耗时，提升作业效率。从功能特性来看，钩体一体成型的结构避免了拼接构件的应力集中问题，主体承力段做了等强度厚度设计，在挂接额定载荷时，钩身各截面的应力分布差值控制在15%以内，不会出现局部应力过载导致的形变断裂风险。钩体上开设的三条平行通槽是织带穿装位，槽宽尺寸按照常用25mm、38mm宽度织带的通用公差带设计，槽边做了R1.2的圆角倒钝处理，既可以避免织带在受拉往复晃动时被锐边切割磨损，

　　也能让织带穿装后保持平整贴合，不会出现织带拧转导致的受力不均问题。钩体开口端做了向内收的防脱限位弧边，当挂载物出现小幅晃动、织带张紧力出现瞬时波动时，挂接的杆件或者绳带不会从开口处意外滑脱，同时这个弧边的导入角度做了15度的斜切处理，挂接时不需要刻意对准，顺着弧面就能顺利滑入钩腔内部，单手即可完成挂接操作。设计过程中，首先明确了该构件的核心使用边界：它属于轻中型承载挂接件，不适用于起重作业类的大吨位重载场景，主要面向100kg以内的静态挂载、50kg以内的动态往复挂载场景，因此在结构选型上放弃了传统吊钩的厚壁大尺寸设计，在保证结构强度的前提下做了轻量化处理，整体厚度控制在6mm，既可以满足普通冲压或者注塑、机加工的工艺要求，

　　也不会因为构件过于厚重增加额外的负重。安装边界方面，穿装织带的槽位间距按照织带受力的分散要求设计，三条槽的中心距保持12mm，织带穿入后可以通过对折缝合或者金属卡扣压合的方式固定在钩体上，固定后织带的受力点均匀分布在三个槽位的接触面上，不会出现单点拉扯导致的织带撕裂。钩腔的内部净尺寸按照常用的20mm直径挂接杆件设计，同时兼容直径10-22mm的圆杆、厚度不超过18mm的扁钢挂点，适配性覆盖了绝大多数常规便携设备的挂装点位。钩体外侧的轮廓做了贴合手部握持的弧面过渡，在需要手动摘挂钩件时，手部接触的位置没有尖锐棱角，冬季戴劳保手套操作也不会出现勾挂手套纤维的问题。另外在钩体的两个长槽之间预留了小尺寸的椭圆减重孔，

　　这个孔位并非单纯为了减重，它可以作为保险绳的穿装位，在对挂载可靠性要求较高的场景中，可以穿过细钢丝或者尼龙绳将吊钩开口端与挂载点做二次绑定，进一步提升挂接的安全冗余，避免极端情况下的脱钩风险。从结构受力的仿真验证角度来看，当钩体承受额定动态载荷时，最大应力出现在钩身与G形弯头的过渡圆弧处，因此这个位置的圆角做了R3的加大处理，分散应力集中，同时该位置的壁厚比其他承力段厚1mm，保证长期往复受力下不会出现疲劳裂纹。整个构件没有多余的可拆卸零件，不存在松脱、丢失小配件的问题，后期维护不需要额外的备件，只要定期检查钩体是否出现形变、裂纹即可，使用成本极低。在实际的工装配套场景中，这类吊钩常被用在工具挂板的挂带、便携检测设备的肩带挂点、物流周转箱的捆扎带端头等位置，相比传统的弹簧扣式挂点，它的挂接操作行程更短，不需要按压解锁结构，在手上沾有油污、佩戴厚手套的工况下操作便利性优势明显，同时没有弹簧这类易损件，在粉尘、潮湿、轻度腐蚀的环境下也能长期稳定工作，不会出现弹簧锈蚀导致的解锁卡滞问题。
