双接口流量控制器适配连接结构

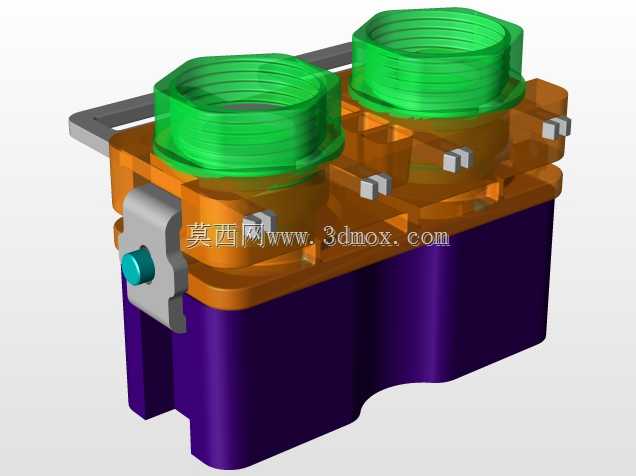

　　在流体输送管控系统的现场布设环节，这类适配结构是打通不同规格管路、控制元件与主通路的核心衔接部件，常见于工业制程流体管路、实验室流体控制单元、中小型水处理设备的管路集成场景，主要承担不同通径部件的对接、流体通路的密封衔接、控制元件的安装承载功能，避免因接口规格不匹配出现的管路改装成本过高、密封失效漏液、元件安装错位等现场问题。从结构设计逻辑来看，该适配结构采用上下分层的组合式构型，下部为深紫色的主体基座部分，承担整体结构的安装定位与主通路导流功能，基座底部设置有适配安装工位的弧形避让轮廓，能够直接卡装在对应规格的安装基座上，不需要额外加工复杂的安装固定位，适配现场快速装配的需求；基座侧部设置有带青绿色旋钮的锁止结构，

　　扳动锁扣即可完成适配器与下部安装位的快速卡合与拆卸，旋钮部分采用防滑的柱面结构，戴劳保手套操作也能顺利完成锁止动作，锁止件的金属灰色构型做了圆角过渡处理，避免装配过程中划伤操作人员手部，也能减少应力集中导致的结构断裂风险。中部橙色的层叠结构为通路转换层，内部集成了双路独立的流体通道，能够同时实现两路流体的独立导通或者汇流控制，层与层之间采用平面贴合加周向密封的设计思路，不需要额外加装密封垫片即可依靠加工精度实现端面密封，减少了装配时的零件数量，也降低了后期维护时密封件更换的频次；转换层上设置的四个小型灰色定位凸台，主要用于和上部接口部件的定位卡槽配合，保证上部接口安装时的同轴度，避免接口偏斜导致的螺纹连接滑牙、密封面错位问题。

　　上部两个绿色的外螺纹接口为标准管路连接端，接口外壁采用多圈环形加强筋结构，一方面能够提升螺纹接口的结构强度，在管路拧紧时不会出现接口开裂变形的问题，另一方面环形筋的间隙可以容纳管路连接时溢出的密封胶或者生料带残屑，保持安装面的整洁；双接口采用对称式布局，接口中心距严格匹配主流流量控制器的安装孔距标准，不需要额外调整管路走向即可直接对接市面上多数同规格的流量控制元件，接口的螺纹规格采用通用的管螺纹标准，能够兼容硬管、软管快插接头等多种管路连接形式。从安装边界尺寸来看，该适配结构的整体宽度控制在双接口最大外径加单侧20mm操作空间的范围内，在密集布设的管路组中安装时，不会和相邻的管路部件产生空间干涉，

　　整体高度从底部安装面到接口顶端的尺寸，预留了足够的扳手操作空间，使用普通活动扳手即可完成上部管路接头的拧紧作业，不需要特殊的定制安装工具；基座下部的安装轮廓适配主流的DIN标准安装卡槽，既可以直接卡装在导轨上，也可以通过侧面的固定孔采用螺栓连接的方式固定在安装面板上，适配不同的现场安装条件。在实际使用过程中，流体从下部基座的通路进入，经过中部转换层的分流或者汇流后，从上部两个接口进入对接的流量控制元件，结构内部的流道做了圆弧过渡处理，没有直角突变的流道结构，能够减少流体通过时的压损，也避免了流道死角处的介质残留堆积，对于有洁净要求的流体输送场景，这种平滑流道设计也能减少清洗时的介质残留，提升管路系统的清洁效率。结构的材质选型上，不同颜色的部件对应不同的性能需求，下部基座采用高强度的工程塑料材质，具备足够的结构强度支撑上部元件与管路的重量，同时具备不错的耐化学腐蚀性能，能够适配多数工业流体介质的输送需求；中部转换层采用韧性更好的工程材质，能够承受管路连接时的装配应力，不会因为频繁拆装出现裂纹；上部接口部分采用自润滑性较好的材质，螺纹连接时的摩擦阻力更小，拧紧过程中不会出现螺纹咬死的问题，多次拆装后依然能保持可靠的连接性能。
