工业电除尘器支撑承载支架总成结构

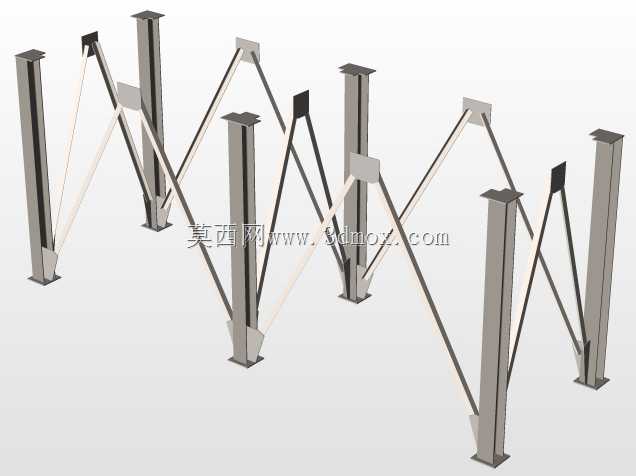

　　在工业烟气治理领域，电除尘器作为捕集烟气中粉尘颗粒的核心环保设备，其安装运行的稳定性直接决定整套烟气处理系统的长期可靠性，而支撑支架总成正是承担整套电除尘器本体荷载、保障设备安装精度的关键承载结构。这类支架通常布置在电除尘器本体底部，需要将设备自重、内部积灰荷载、风载、地震作用以及运行过程中的振动荷载均匀传递至土建基础，避免设备本体出现不均匀沉降、结构变形，进而影响电场内部极间距精度，降低除尘效率。从结构组成来看，该支架采用多组竖向立柱作为主要竖向承重构件，立柱底部设置带安装孔的底板，通过地脚螺栓与混凝土基础锚固连接，安装时需要严格控制各立柱的顶面标高偏差，保证后续设备本体安装的水平度符合设计要求。相邻立柱之间设置交叉斜撑构件，

　　斜撑与立柱通过节点板采用焊接或栓接方式固定，形成稳定的空间桁架受力体系，这种结构形式可以有效抵抗水平方向的风荷载与地震作用，避免支架整体出现侧向失稳，同时相比实腹式承重结构，桁架式斜撑布置能够大幅降低钢材用量，在满足承载要求的前提下控制结构自重。设计这类支架结构时，首先需要结合上部电除尘器的荷载分布特点，对立柱的布置间距进行核算，既要避开下部土建基础的预留孔洞、烟道接口等位置，也要保证立柱的受力点对应上部设备的承重梁位置，避免上部设备本体出现局部应力集中。斜撑的角度通常控制在45度到60度之间，这个角度区间能够让斜撑构件充分发挥轴向受力的优势，减小构件的计算长度，提升整体结构的抗侧刚度，节点位置的设计需要重点考虑应力集中问题，

　　节点板的厚度、焊缝长度或者螺栓数量都要根据最不利荷载组合下的内力值进行验算，避免节点先于构件发生破坏。在安装边界方面，立柱底板的尺寸需要匹配地脚螺栓的布置间距，预留的螺栓孔要留有一定的调节余量，方便现场安装时调整立柱的位置与垂直度，支架顶部与电除尘器本体的连接位置通常设置限位支座，既可以传递水平荷载，也能适应设备运行过程中因温度变化产生的热胀冷缩变形，避免结构内部产生过大的温度应力。实际工程应用中，这类支架需要根据项目所在地的抗震设防烈度、基本风压值、场地土类型等参数进行针对性的结构验算，对于高海拔或者大风地区的项目，还需要适当加大立柱的截面规格、加密斜撑的布置间距，提升结构的整体安全储备。支架的所有钢构件表面都需要做防腐处理，

　　通常采用喷砂除锈后涂刷防腐涂料的方式，对于布置在高湿度、高腐蚀烟气环境下的项目，还会采用热镀锌防腐或者增加防腐涂层厚度，延长结构的使用寿命。在三维建模过程中，需要准确还原各构件的截面尺寸、节点连接形式、安装孔位的位置与大小，方便后续直接导出构件加工图，指导车间的下料、焊接与钻孔加工，同时建模时需要提前核对各构件之间的安装间隙，避免现场安装时出现构件碰撞、无法装配的问题，尤其是斜撑与立柱、斜撑与斜撑之间的交叉位置，要提前做好构件的切角或者避让设计，保证现场安装的顺畅性。
