千升容量配套型钢焊接支撑装配结构

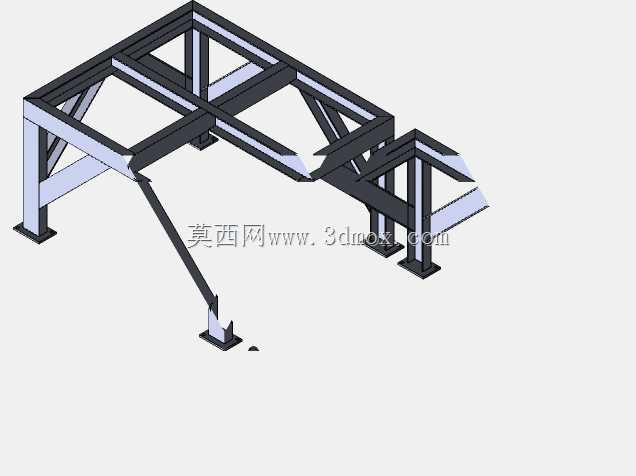

　　这套支撑装配结构主要面向工业生产场景中需要承载千升级储料容器的工位使用，常见于化工配料车间、食品加工原料暂存区、工业流体中转工位这类需要高位放置储料容器的场景，核心作用是为大容量储料单元提供稳定的高位支撑，让容器出料口能够匹配下方输送、计量或者反应设备的进料高度，避免额外增设提升装置带来的成本与空间占用。从结构设计逻辑来看，整体采用型钢焊接成型的框架式结构，主受力梁选用矩形截面型钢，相比同重量的角钢或者圆管，矩形型钢的两个轴向抗弯截面模量更均衡，能够同时承受容器满载时的垂直静载荷，以及车间内叉车转运、设备运行振动带来的水平方向载荷，不会出现单方向刚度不足导致的框架侧弯问题。斜向支撑的布置没有采用常规的满焊斜撑方案，

　　而是在主框架的受力拐点位置针对性设置斜向支撑件，对应储料容器放置后重心偏移的一侧，斜撑直接连接主横梁与底部支腿，将局部集中载荷直接传导至地面安装点，减少中间梁的受力弯矩，在控制整体用钢量的前提下保证结构刚度。底部支腿采用带安装底板的设计，底板上预留地脚螺栓安装孔，安装时可以通过膨胀螺栓直接固定在硬化混凝土地面，不需要额外做预埋钢结构，降低现场安装的施工难度；支腿的高度经过匹配设计，保证框架上平面放置储料容器后，容器底部的出料阀门距离地面的操作高度符合人体工程学要求，操作人员不需要登高就可以完成阀门启闭、管路对接的操作。框架的上平面设置有定位挡边结构，对应千升容器的底部外形尺寸预留安装间隙，容器吊装就位后挡边可以限制容器的水平位移，

　　即使受到意外碰撞也不会出现滑落风险；框架一侧延伸出的副框架结构，主要用于安装容器配套的阀门操作机构、管路固定支架或者计量附件，不需要在容器本体上额外焊接安装座，避免焊接应力对容器本体造成损伤。从安装边界来看，整体框架的占地面积控制在常规工业工位的允许范围内，支腿的间距预留了标准手动液压托盘车的进入空间，后期如果需要调整容器位置，可以直接用托盘车将容器连同支撑框架一起转运，不需要拆解结构；主框架的梁间间隙经过核算，既保证足够的支撑接触面积，又不会遮挡容器底部的出料口，方便后期对接管路、安装称重模块。设计过程中针对满载工况做了受力校核，所有焊接节点采用满焊工艺，焊脚高度匹配型钢壁厚，避免应力集中导致的焊缝开裂；

　　型钢的拼接位置全部设置在受力最小的梁段中部，避开载荷集中的支撑点与节点位置，保证整体结构的长期使用稳定性。这套结构没有采用复杂的钣金折弯或者铸件结构，全部采用常规标准型钢下料焊接成型，加工难度低，一般的结构件加工厂都可以完成制作，后期维护也只需要定期检查焊缝与螺栓紧固情况即可，不需要特殊的维护工艺。
