DN125PN6法兰式压力容器视镜结构

　　在化工、食品制药、环保水处理等行业的承压罐体与管道系统中，这类法兰式观察窗是实现内部工况可视化的核心部件，无需拆解设备即可直接观测内部介质流动、反应状态、液位高度、物料混合情况，是保障生产过程可控、避免非计划停机拆解的常用配套结构。该观察窗采用对夹法兰连接形式，适配DN125公称通径的管路或罐体开口，公称压力等级为PN6，可适配常规低压工况下的承压使用需求，连接尺寸遵循DIN28120相关标准要求，可直接与同标准的配对法兰完成对接安装，无需额外调整开孔尺寸。

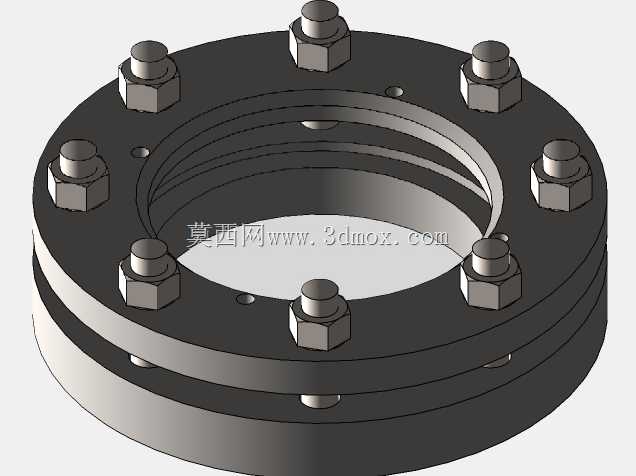

　　从结构设计来看，整体采用上下两片法兰夹持透明视窗玻璃的结构形式，周向均匀布置8组六角头螺栓与螺母紧固件，通过对称拧紧螺栓实现法兰面的均匀压紧，配合法兰密封面间的密封垫片，实现视镜与设备连接部位的静密封，避免承压介质从连接缝隙处泄漏。法兰本体采用环形盘式结构，中心开设通光圆孔，法兰盘上的螺栓孔采用均匀分布设计，可保证压紧力沿圆周方向均匀传递，避免局部压紧力过大导致视窗玻璃碎裂，或是局部压紧力不足引发密封失效。透明视镜玻璃被夹持在两片法兰的内台阶位置，台阶的限位结构可避免玻璃在介质压力作用下发生移位，同时密封垫片完全覆盖玻璃与法兰的接触端面，既可以缓冲螺栓压紧时的硬接触应力，也能阻断介质与玻璃边缘的接触，减少玻璃受介质腐蚀或应力集中破损的概率。

　　在实际安装使用过程中，需要注意安装边界的匹配要求：配对法兰的密封面形式需与该视镜法兰的密封面匹配，螺栓紧固需遵循对角分次拧紧的原则，单次拧紧力矩不可超过玻璃材质的承压限值，避免玻璃受不均匀应力产生隐裂。该结构的视镜通常安装在罐体的中上部、封头位置或是管道的直管段上，安装位置需避开内部物料直接冲刷的区域，防止长期流体冲蚀导致视镜玻璃磨损起雾，影响观测清晰度；同时安装位置需预留足够的操作空间，方便后期对玻璃表面进行擦拭清洁，或是在密封垫片老化、玻璃出现划痕时进行零部件更换。

　　从建模逻辑来看，该结构的三维建模需要重点关注几个关键尺寸的匹配：首先是法兰的外径、螺栓孔中心圆直径、螺栓孔直径与数量必须完全符合对应标准的尺寸要求，保证现场安装时螺栓可顺利穿入配对法兰孔；其次是法兰内台阶的深度与直径尺寸，需要与视镜玻璃的厚度、直径形成公差配合，既不能间隙过大导致玻璃夹持不稳，也不能过盈量过大导致玻璃装配时被挤裂；螺栓螺母的建模采用标准件库调用的方式即可，周向阵列时需要保证阵列角度均匀，避免出现螺栓孔错位的问题。在实际工程选型时，需要根据设备的工作压力、工作温度、接触介质的腐蚀特性，选择适配的法兰材质、密封垫片材质以及视镜玻璃材质，比如接触腐蚀性介质时法兰可选用不锈钢材质，高温工况下需选用硼硅玻璃或是钢化硼硅玻璃，密封垫片根据介质特性选择丁腈橡胶、氟橡胶或是聚四氟乙烯材质，保证结构在全生命周期内的使用可靠性。这类视镜结构在设计时还需要考虑安全冗余，PN6压力等级下的玻璃厚度需要经过承压计算验证，确保玻璃的实际承压能力高于设备的最高工作压力，避免运行过程中出现玻璃爆裂的安全事故。
