嵌入式工业设备检修门结构设计方案

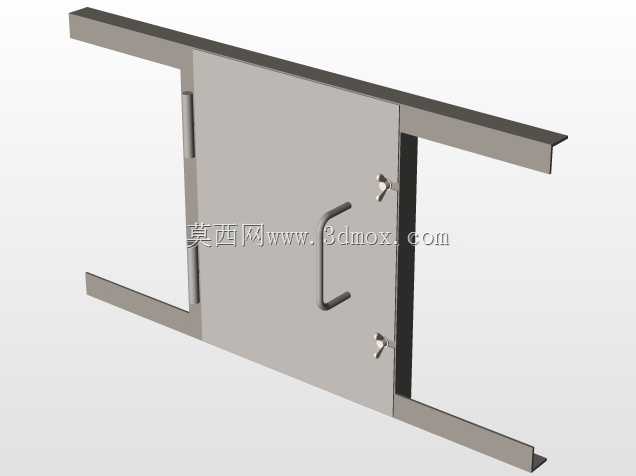

　　在工业通风管道、大型柜体设备、生产线防护隔断、建筑机电管井等场景中，检修门是兼顾封闭防护与后期运维便利性的核心配套构件，这类构件的设计合理性直接影响设备运维效率与防护区域的密封、安全性能。本次设计的嵌入式检修门总成，采用侧边铰接的平开式结构，整体适配矩形预留检修洞口，安装时门板嵌入洞口内侧，门框折边与安装基体表面贴合，不会突出安装面造成额外的空间占用，适配多数对安装平整度有要求的工业场景。

　　从功能特性来看，该检修门首先满足日常封闭防护需求，门板采用平整钣金结构，具备足够的结构刚度，日常状态下可阻挡杂物、灰尘进入防护区域，同时避免无关人员触碰内部管线或运转部件；当需要对内部设备、管线进行检修维护时，操作人员可通过门板外侧的U型拉手直接开启门板，无需额外工具即可快速打开检修通道，两个侧边锁扣可在门板关闭时实现多点固定，避免设备运行过程中门板因振动产生异响或意外开启，合页采用隐藏式侧边安装结构，门板开启角度可达到90度以上，完全打开后不会遮挡检修洞口，为运维人员提供充足的操作空间。

　　设计过程中优先考虑了安装适配性与结构可靠性，门板主体采用等厚钣金折弯成型，边缘做折边加强处理，无需额外焊接加强筋即可满足常规场景下的抗变形需求，减少加工工序的同时降低整体重量，单人即可完成门板的拆装作业。门框部分采用与门板同材质的钣金折弯成C型卡槽结构，安装时可直接卡在预留洞口的边缘，通过侧边的安装孔与基体进行螺栓固定，无需额外焊接固定支架，适配钢板、复合板材、混凝土墙体等多种安装基体。合页的安装位置经过受力校核，设置在门板侧边的上下对称位置，确保门板开关过程中受力均匀，长期使用不会出现门板下垂、合页变形的问题；锁扣采用快拆式旋转卡扣结构，关闭时旋转90度即可卡入门框对应的卡槽内，操作力度适中，不会出现卡扣过紧难以开启或者过松无法锁紧的问题。

　　安装边界方面，该检修门适配的预留洞口为标准矩形尺寸，门框外沿尺寸比洞口尺寸单边大出20mm的安装搭接量，确保安装后可完全覆盖洞口边缘的缝隙，避免出现漏风、漏尘的问题；门板厚度方向的安装深度控制在50mm以内，不会过多占用内部设备的布置空间，安装完成后门板外表面与安装基体表面的高度差控制在2mm以内，整体外观平整，不会出现突兀的突出结构。针对不同场景的密封需求，还可在门板与门框的贴合面预留密封胶条安装槽，加装橡胶密封胶条后可满足防尘、防水溅的防护要求，适配有一定密封要求的风管、储水设备检修场景。

　　在实际工程应用中，这类检修门可直接配套用于通风空调风管的检修口、大型电气柜的侧部检修口、生产设备的防护隔断检修通道、建筑机电管井的检修口等位置，相比传统的外凸式检修门，嵌入式结构不会占用外部通行空间，尤其适合通道狭窄的设备排布区域；整体结构无复杂异形零件，所有部件均可通过常规钣金加工、标准件采购完成制作，加工成本低，后期维护更换配件也十分便捷，若出现门板磕碰变形，可直接单独更换门板，无需整体拆卸门框，大幅降低后期运维的配件成本与人工成本。设计过程中还充分考虑了通用互换性，所有合页、锁扣、拉手均采用行业通用的标准安装尺寸，不同批次生产的部件可直接互换安装，无需额外进行适配调整，适合批量配套生产使用。
