木窗框加工用手持防滑夹紧夹具结构

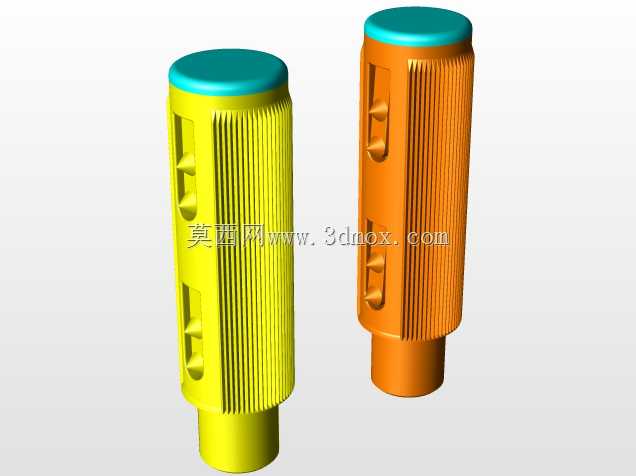

　　这款木窗框夹具主要面向木窗组装加工环节的现场作业场景，在木窗型材拼接、边框打钉固定、涂胶压合的工序中，用来对拼接位的型材进行临时夹持定位，避免涂胶未固化时型材移位，或是打钉过程中边框出现错位偏差，相比传统的木工夹，这款夹具更适配窄边木窗框的型材夹持需求，不会因为夹头过宽压伤窗框的装饰面，也不会在型材表面留下过深的夹痕。从功能特性来看，夹具主体采用直筒式手持结构，外圆周面设计了整圈的竖向防滑滚纹，作业时手部握持的摩擦力足够，即便手上沾有少量木尘或是胶液，也不会出现打滑脱手的情况；筒身侧面开设了多组内凹的卡位槽，配合内部的夹紧调节结构，可以根据不同厚度的木窗框型材调整夹持行程，适配常规家装木窗20mm到45mm厚度的边框型材夹持需求；

　　夹具顶端做了封盖式设计，避免加工过程中的木渣、粉尘进入内部调节结构，延长夹具的实际使用寿命，底端的夹持头做了缩径处理，可以深入木窗框的拼接缝隙位置完成精准夹持，不会和窗框的企口结构产生干涉。设计过程中优先考虑了现场作业的握持舒适度，筒身的直径控制在28mm，符合成年男性手部握持的最优尺寸范围，长时间手持作业也不会出现明显的手部酸胀感；整体结构没有突出的棱角，所有外露边缘都做了R1.5的圆角处理，避免作业过程中剐蹭划伤木窗的漆面，或是碰伤操作人员的手部；内部的夹紧传动结构采用直推式锁紧，操作时只需要按压顶端的封盖就可以完成夹持锁紧，反向拨动侧方的解锁卡扣就能快速松夹，相比螺纹旋紧式的木工夹，单步操作的耗时可以缩短60%以上，

　　适合批量木窗组装的流水线作业场景。安装与使用边界方面，这款夹具不需要额外固定在工作台面上，属于手持式便携工装，作业时不受工位空间的限制，既可以在固定组装台面上使用，也可以在上门安装木窗的现场作业中使用；夹持头的接触面做了微齿防滑处理，但齿高控制在0.2mm以内，夹持时不会破坏木窗框表面的木皮或是涂层，同时又能提供足够的夹持摩擦力，夹持状态下承受150N的横向拉扯力也不会出现松脱；整体的轴向长度控制在120mm，即便在窗框边角的狭窄位置操作，也不会和相邻的窗框型材产生空间干涉，适配木窗组装过程中90度拼角、45度斜拼角等多种拼接位置的夹持需求。实际使用过程中，这类夹具通常会多把配合使用，在木窗框的四个拼角位置分别夹持固定，

　　待涂胶完全固化后再统一取下，相比传统的F夹，这款夹具的自重更轻，单把重量控制在150g左右，多把同时夹持也不会因为自重过大导致窗框型材变形，尤其适合薄壁实木窗框、铝包木窗框这类对夹持压力比较敏感的型材加工场景；筒身的防滑滚纹除了提升握持摩擦力之外，还可以在夹具放置在倾斜工作台面时起到防滑滚落的作用，减少工装掉落损坏的概率。结构设计上没有采用复杂的异形曲面，主体结构都是规则的回转体加侧方槽位，不管是采用机加工方式制作金属样件，还是采用注塑工艺批量生产塑料材质的民用款，加工难度都比较低，量产时的良率可以控制在较高水平；内部的锁紧结构采用通用的弹性钢片锁紧，配件的通用性强，后期维护时只需要更换磨损的钢片就可以恢复夹具的锁紧性能，不需要整体报废，能有效降低工装的长期使用成本。
