带移动底座与内置滤网的储水过滤装置

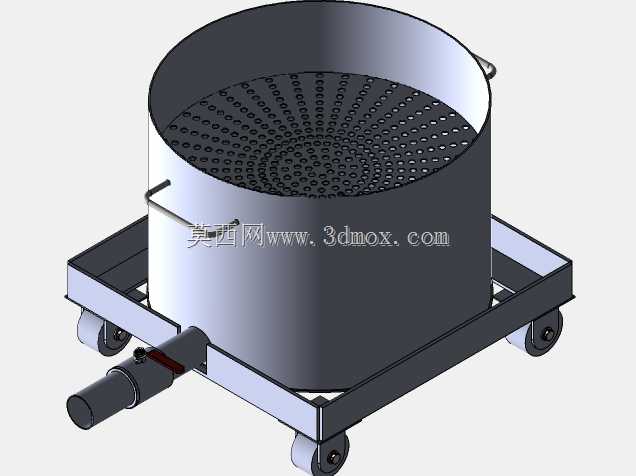

　　在中小型机加工车间的切削液循环预处理、食品加工工段的原料初滤储水、小型实验室的废水临时收集过滤场景里，这类带滤网的储水装置往往是衔接前端产水端和后端处理设备的关键中转单元，很多现场做管路改造的时候，常因为固定储水罐无法灵活调整工位、没有前置粗滤导致后端泵体或者精密滤芯频繁堵塞，这套结构的设计刚好针对性解决了这类现场痛点。从结构组成来看，主体采用立式圆柱储水腔设计，圆柱形态的优势在于同等容积下耗材更少、内壁无清洁死角，储水腔内部距离底部一定高度位置设置了带密集冲孔的滤网板，冲孔采用中心区域孔径略小、外圈孔径梯度增大的排布方式，这种排布不是随意设计的：当带杂质的水体注入储水腔时，大尺寸杂质会被滤网整体拦截，而中心区域流速更快，

　　更小的孔径可以避免高速水流裹挟杂质直接击穿滤网或者快速堵塞局部网孔，外圈流速放缓后搭配稍大的孔径，能让滤网整体的通流面积利用率提升近三成，避免局部过早堵死影响通流效率。储水腔底部直接固定在方形金属框架底座上，框架采用标准型钢拼焊而成，四个角位置安装了万向脚轮，其中两个脚轮带侧刹结构，日常需要调整工位时，单人即可推动整个装置在平整车间地面移动，停靠在目标工位后踩下侧刹即可固定位置，不需要额外做地脚螺栓固定，适配临时管线接驳、多工位轮流使用的场景。储水腔侧壁靠近底部的位置设置了外伸的排水接口，接口采用标准圆柱管螺纹设计，可以直接对接金属软管或者硬管管路，接口位置略高于底座框架的上表面，既保证储水腔内的液体可以完全排空无残留，

　　也避免管路安装时和底座框架产生干涉，接口内部和储水腔连通的位置刚好处于滤网板的下方，经过滤网过滤后的液体才能进入排水接口流出，完全避免大颗粒杂质进入下游管路。设计时的安装边界也做了充分考量：整个装置的总高度控制在普通成年人腰腹位置，不需要抬手或者弯腰就能完成滤网表面杂质清理、管路接驳操作，方形底座的外接尺寸刚好可以通过车间常见的0.8米宽通道门，脚轮的安装位置向内缩进底座边缘一定距离，推动过程中不会刮碰到通道两侧的设备或者墙体。滤网板采用可拆卸式结构设计，边缘和储水腔内壁采用间隙配合加定位凸台支撑，当滤网上拦截的杂质积累到一定程度时，不需要拆解整个装置，直接从储水腔上口就能把滤网板提出来清理，清理完成后放回凸台定位即可，

　　日常维护不需要额外工具。储水腔上口的边缘设置了两个对称的提手结构，一方面是在设备组装或者后期维护需要吊装储水腔时，可以作为吊点受力，另一方面日常移动时也可以作为辅助握持位，避免推动过程中储水腔受力变形。很多现场使用时会忽略储水装置的排气问题，这套结构的滤网板和储水腔上口之间预留了足够的气相空间，当液体快速注入时，腔体内的空气可以顺着上口顺利排出，不会因为腔体内憋压导致液体飞溅或者排水流量不稳。另外底座框架的承托面不是完全贴合储水腔底部，而是采用四点支撑的方式，储水腔底部和框架承托面之间留有微小间隙，即便有少量液体洒到底座上，也能顺着间隙流走，不会长期积液导致接触面锈蚀。在做三维建模的时候，所有钣金件的折弯圆角、焊接预留的焊脚尺寸、脚轮的安装孔位都做了1:1的还原，管路接口的螺纹长度、滤网板的冲孔排布密度都按照实际加工参数设置，不管是用来做现场改造的方案演示，还是直接导出工程图指导加工，都能直接匹配实际生产需求，不会出现建模尺寸和实际安装需求脱节的问题。
