DN32规格管道滑动支撑支座结构

　　在工业管路敷设场景中，尤其是化工、暖通、给排水、动力输送等领域的常温管线布设环节，管道的热位移补偿支撑是管路系统设计中不可忽视的细节，DN32规格的滑动管支架正是适配该公称通径管线的专用支撑构件。这类支座主要承担管线的垂直载荷传递，同时允许管道沿轴向产生一定范围的自由滑动，抵消管线因介质温度变化产生的热胀冷缩位移量，避免管线因应力集中出现焊缝拉裂、接口渗漏、管段变形等工程问题。

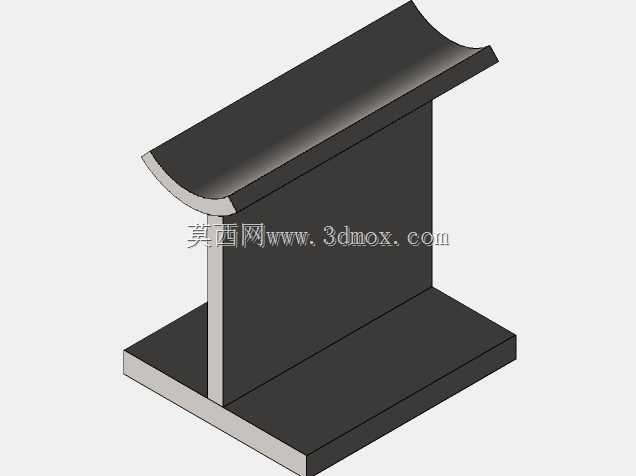

　　从结构设计逻辑来看，该滑动管支架采用分体式组合结构，上部为与DN32管道外径匹配的弧形托板，弧面曲率完全贴合管道外圆周，接触面积充足，可避免管道局部应力集中导致的管壁压痕或变形；中部为垂直支撑立板，连接上部托板与下部安装底板，立板厚度经过载荷校核，可稳定传递管道及管内介质的总重量，不会出现侧向失稳问题；下部为平整的方形安装底板，底板上预留有安装螺栓孔位，可通过膨胀螺栓或焊接方式固定在土建基础、钢结构管架横梁上，安装基准面平整，能保证支撑的垂直度要求。

　　实际应用中，这类滑动管支架多用于水平敷设的DN32管线，安装位置通常设置在管线的集中载荷点附近、管线转弯段的合理跨距位置，以及长距离直管段的标准支撑跨距节点上。与固定管支架不同，滑动支座的托板与管道之间不做刚性锁死，安装时通常会在托板与管道接触面之间垫设聚四氟乙烯滑动垫片或者薄金属垫片，降低滑动时的摩擦阻力，保证管道位移时可以沿轴向自由窜动，不会对支架本体产生额外的水平推力。设计时需要严格匹配DN32管道的外径参数，弧形托板的曲率半径与管道外半径保持一致，保证贴合度；支撑立板的高度需要结合管线的敷设标高确定，保证管线安装完成后的标高符合设计要求，避免出现管线倒坡或者坡度不符合工艺要求的问题；下部安装底板的尺寸需要满足基础安装的边界要求，螺栓孔的间距要适配常用管架横梁的安装孔位或者土建预埋板的尺寸，保证现场安装时无需二次打孔修改即可直接装配。

　　从安装边界来看，该滑动支架安装时需要保证底板与支撑基础面完全贴合，不得出现悬空、翘边等情况，紧固螺栓时要对称拧紧，保证支架受力均匀；支架安装定位时，需要预先计算管线的热位移方向和位移量，将管道的初始安装位置设置在托板滑动面的反位移侧预留足够的滑动余量，避免管线热伸长后滑出托板支撑范围。在日常运维中，这类滑动支架不需要额外的复杂维护，仅需在管线例行巡检时检查支架是否出现变形、螺栓是否松动、滑动面是否有杂物卡滞即可，结构可靠性高，适配性强，是中小通径工艺管线支撑系统中应用极为广泛的一类支撑构件。在三维建模过程中，这类构件的参数化建模可以大幅提升管路设计的效率，通过匹配不同公称通径的管道参数调整托板曲率、立板高度、底板尺寸，即可快速生成对应规格的滑动支架模型，直接装配到管路装配体中，完成管线支撑系统的整体布局校验，检查支撑跨距是否合理、安装位置是否与其他管线或设备产生干涉，提前规避现场安装时可能出现的装配冲突问题。
