数控铣削加工盒式零件CAM工艺演示

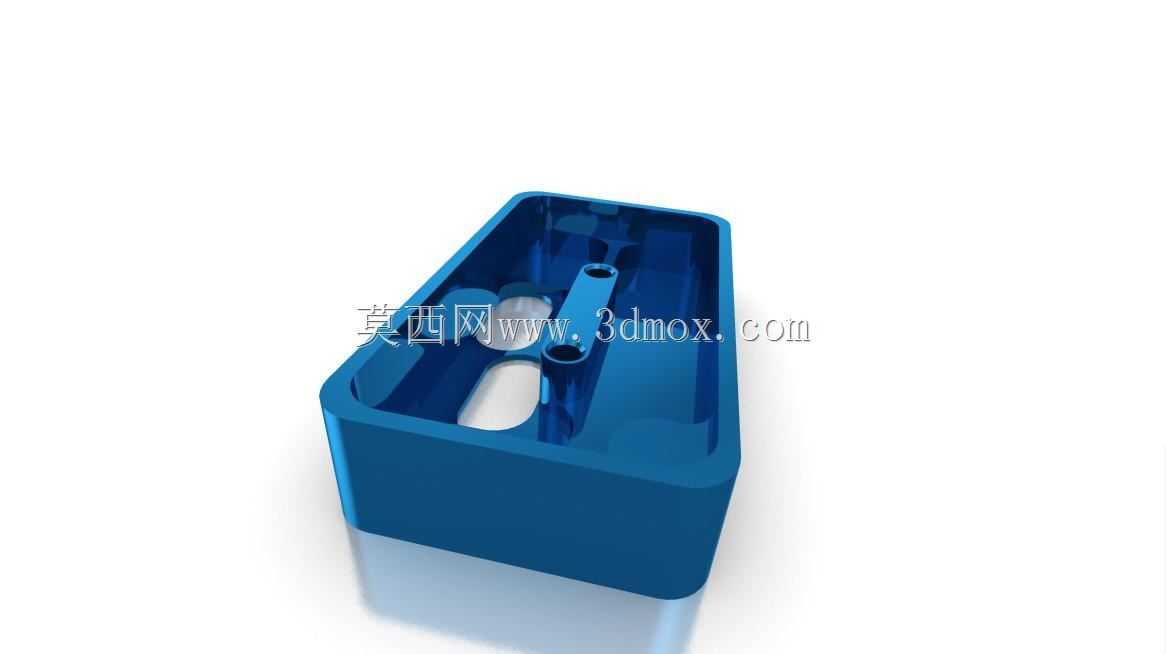

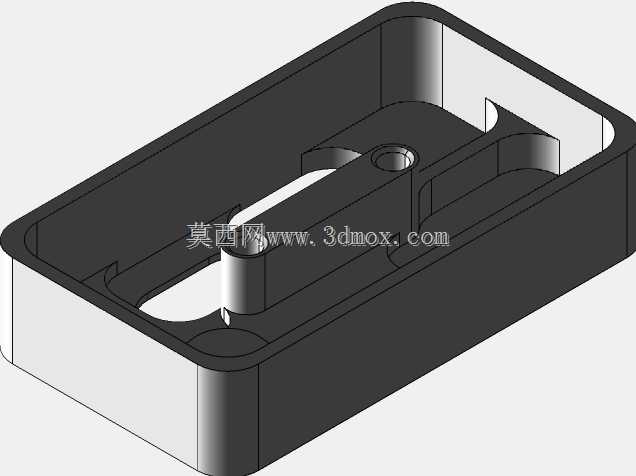

　　在精密零件的数控加工场景中，盒式结构零件的加工路径规划一直是工艺人员需要重点攻克的环节，这类零件常见于液压阀组安装基座、小型设备容纳壳体、工装定位座等应用场景，其内部型腔深度不一，同时分布有多个用于安装定位的孔位，部分孔位还需要完成攻丝工序，加工过程中如果路径规划不合理，很容易出现撞刀、过切、孔位同轴度超差、攻丝深度不足等问题，直接影响零件的装配精度和使用性能。这个CAM项目针对的就是这类带内部型腔与多组安装孔的盒式零件，从实际加工的全流程出发，演示不同深度加工路径的检测逻辑，以及钻孔、攻丝工序的路径规划要点。从零件结构来看，整体为带圆角的矩形盒体，外部轮廓做了R角过渡，避免加工后应力集中，同时也能减少装配过程中的磕碰划伤；

　　内部型腔并非等深度设计，不同区域的深度差是加工时需要重点关注的部分，走刀过程中需要根据不同区域的深度自动调整下刀量，避免在深度突变位置出现扎刀问题，同时型腔内部设置有凸起的安装柱结构，柱体上预留的通孔与螺纹孔，分别用于零件的穿装固定和外部组件的连接，型腔侧壁的厚度经过均匀化处理，保证加工后零件的结构强度一致，不会出现局部薄壁导致的加工变形。设计这类零件的加工路径时，首先要完成毛坯的边界设定，通常选用矩形铝块或者工程塑料块作为毛坯，加工坐标系设定在零件上表面的中心位置，方便对刀操作。粗加工环节采用分层铣削的方式，每层切削深度根据刀具材质和工件材料调整，走刀路径跟随型腔轮廓，在深度变化的位置提前做抬刀过渡，避免刀具直接撞击台阶面；

　　半精加工环节主要修整粗加工留下的残留余量，保证型腔侧壁和底面的余量均匀，为精加工做准备；精加工时采用等高铣削结合平面铣削的方式，侧壁用等高铣保证表面粗糙度，底面用平面铣保证平面度，对于型腔内部的安装柱，要单独设置环绕走刀路径，避免柱体根部出现残料。钻孔工序前需要先完成点钻定位，防止钻孔时出现偏斜，不同直径的孔要匹配对应的转速和进给参数，通孔加工时要设置足够的穿透量，保证孔的完全贯通；攻丝工序前要确认底孔直径符合螺纹标准，攻丝过程中采用柔性攻丝模式，根据螺距匹配进给速度，在孔底位置设置足够的停留时间，避免出现烂牙问题。整个加工路径的检测环节，需要模拟刀具的完整运动过程，检查不同深度位置的刀具夹持部分是否会与零件已加工表面发生碰撞，

　　尤其是在加工内部较深区域时，要确认刀具的悬伸长度足够，同时不会因为悬伸过长导致弹刀。另外，针对这类零件的加工，还要考虑装夹方式的影响，通常采用平口钳装夹毛坯的两侧，装夹时要保证毛坯上表面高出钳口足够的高度，避免加工到钳口，同时在毛坯下方设置平行垫铁，保证装夹的水平度，加工前要完成对刀验证，确认坐标系偏移值正确。实际生产中，这类盒式零件的加工往往需要配合对应的数控程序，程序中要包含刀具补偿参数，方便现场操作人员根据实际的刀具磨损情况调整加工尺寸，同时程序开头要设置安全高度，保证刀具快速移动时不会碰到夹具或者工件。这个演示项目覆盖了从型腔粗精加工到孔系加工的全流程，能够帮助工艺人员快速掌握同类零件的CAM编程逻辑，减少实际加工中的试切次数，降低材料损耗，提升加工效率和零件合格率。
